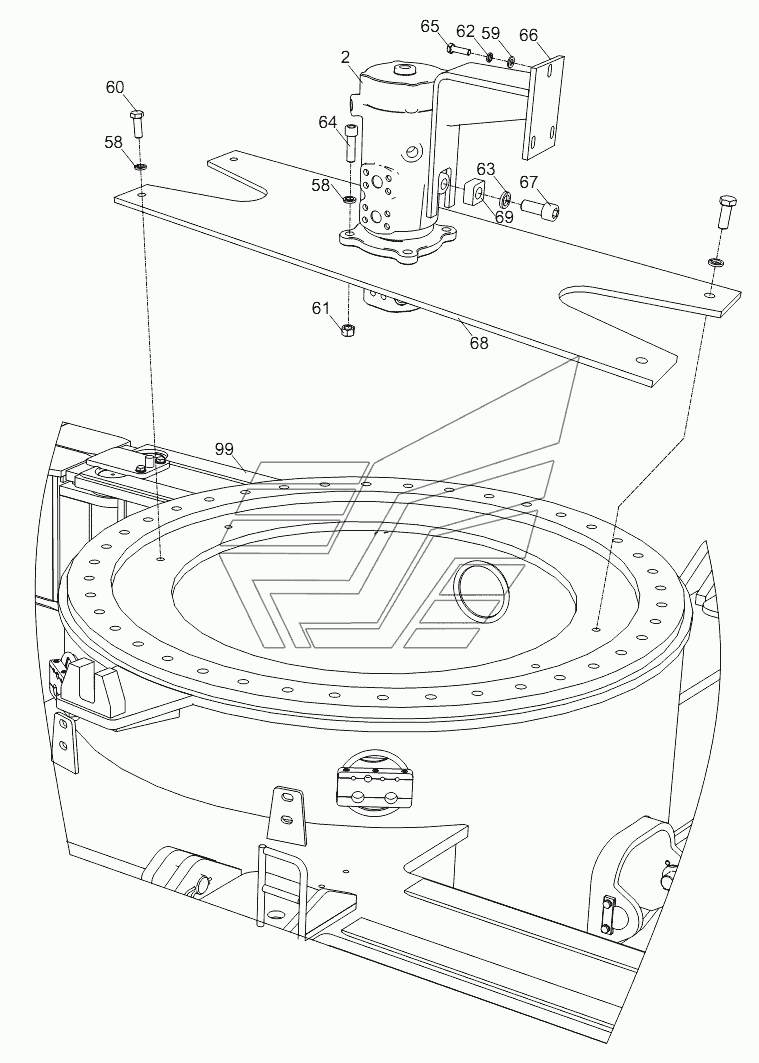

CENTRAL REVOLVING JOINT INSTALLATION D00663004811600000Y ZCC1100H. Каталог 2014г.

PIPE LAYOUT – UNDERCARRIAGE HYDRAULIC SYSTEM D00663111710000000Y ZCC1100H UNDERCARRIAGE CONTROL VALVE INSTALLATION D00663114801800000Y ZCC1100H

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Pipe layout – undercarriage hydraulic system

Заводской номер: 00663111710000000 Количество на модель:
00663111710000000
2

Номер детали на чертеже:

2

Central revolving joint

Заводской номер: 1011200029 Количество на модель: 1
1011200029
1
58

Номер детали на чертеже:

58

Washer

Заводской номер: 1040300065 Количество на модель: 8
1040300065
8
59

Номер детали на чертеже:

59

Washer

Заводской номер: 1040300061 Количество на модель: 3
1040300061
3
60

Номер детали на чертеже:

60

Bolt

Заводской номер: 1040000140 Количество на модель: 4
1040000140
4
61

Номер детали на чертеже:

61

Nut

Заводской номер: 1040200685 Количество на модель: 4
1040200685
4
62

Номер детали на чертеже:

62

Washer

Заводской номер: 1040300067 Количество на модель: 3
1040300067
3
63

Номер детали на чертеже:

63

Washer

Заводской номер: 1040300038 Количество на модель: 1
1040300038
1
64

Номер детали на чертеже:

64

Screw

Заводской номер: 1040100382 Количество на модель: 4
1040100382
4
65

Номер детали на чертеже:

65

Bolt

Заводской номер: 1040000122 Количество на модель: 3
1040000122
3
66

Номер детали на чертеже:

66

Support

Заводской номер: 00663004811610000 Количество на модель: 1
00663004811610000
1
67

Номер детали на чертеже:

67

Screw

Заводской номер: 1040100396 Количество на модель: 1
1040100396
1
68

Номер детали на чертеже:

68

Plate

Заводской номер: 00663024801601010 Количество на модель: 1
00663024801601010
1
69

Номер детали на чертеже:

69

Cushion block

Заводской номер: 00663024801601020 Количество на модель: 1
00663024801601020
1
99

Номер детали на чертеже:

99

Undercarriage central section assy

Заводской номер: 00663112800000000 Количество на модель: 1
00663112800000000
1
PIPE LAYOUT – UNDERCARRIAGE HYDRAULIC SYSTEM D00663111710000000Y ZCC1100H UNDERCARRIAGE CONTROL VALVE INSTALLATION D00663114801800000Y ZCC1100H
