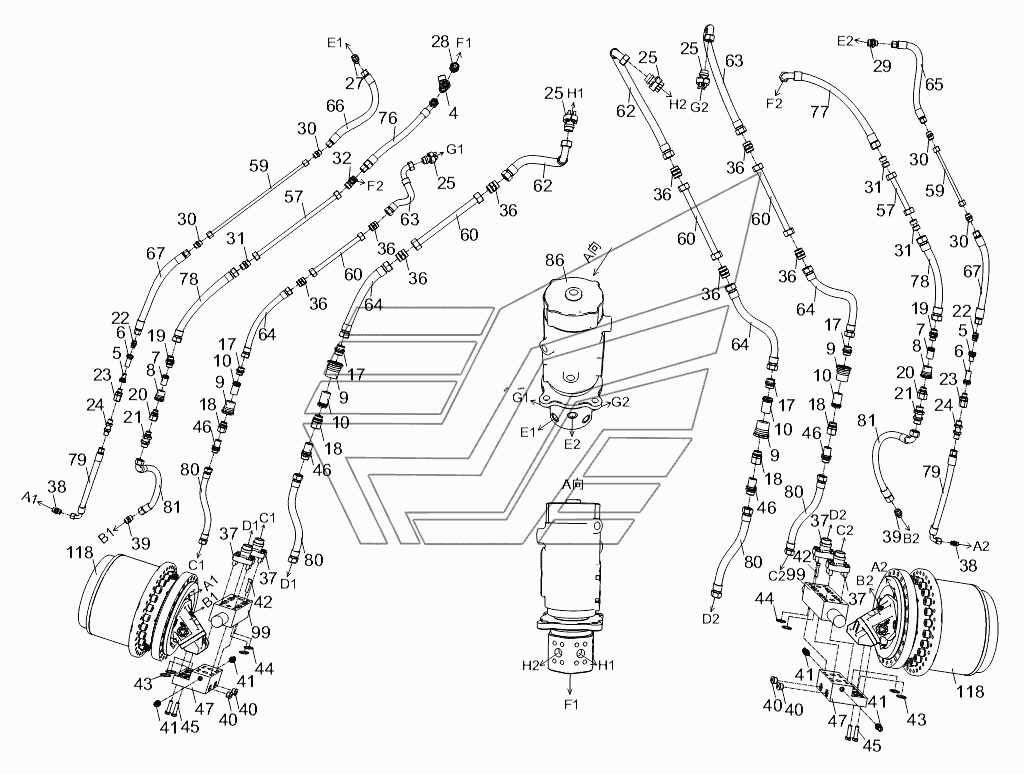

PIPE LAYOUT – UNDERCARRIAGE HYDRAULIC SYSTEM D00663111700000000Y ZCC1100H. Каталог 2014г.

PIPE LAYOUT – UNDERCARRIAGE HYDRAULIC SYSTEM D00663111700000000Y ZCC1100H PIPE LAYOUT – UNDERCARRIAGE HYDRAULIC SYSTEM D00663111700000000Y ZCC1100H

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Pipe layout – undercarriage hydraulic system

Заводской номер: 00663111700000000 Количество на модель:
00663111700000000
4

Номер детали на чертеже:

4

Fitting

Заводской номер: 1140102995 Количество на модель: 1
1140102995
1
5

Номер детали на чертеже:

5

Quick-release coupling

Заводской номер: 1140101253 Количество на модель: 10
1140101253
10
6

Номер детали на чертеже:

6

Quick-release coupling

Заводской номер: 1140101254 Количество на модель: 10
1140101254
10
7

Номер детали на чертеже:

7

Quick-release coupling

Заводской номер: 1140101855 Количество на модель: 2
1140101855
2
8

Номер детали на чертеже:

8

Quick-release coupling

Заводской номер: 1140101854 Количество на модель: 2
1140101854
2
9

Номер детали на чертеже:

9

Quick-release coupling

Заводской номер: 1140101263 Количество на модель: 4
1140101263
4
10

Номер детали на чертеже:

10

Quick-release coupling

Заводской номер: 1140101264 Количество на модель: 4
1140101264
4
17

Номер детали на чертеже:

17

Fitting

Заводской номер: 1140100571 Количество на модель: 4
1140100571
4
18

Номер детали на чертеже:

18

Fitting

Заводской номер: 1140100187 Количество на модель: 4
1140100187
4
19

Номер детали на чертеже:

19

Fitting

Заводской номер: 1140100620 Количество на модель: 2
1140100620
2
20

Номер детали на чертеже:

20

Fitting

Заводской номер: 1140100448 Количество на модель: 2
1140100448
2
21

Номер детали на чертеже:

21

Fitting

Заводской номер: 1140100624 Количество на модель: 2
1140100624
2
22

Номер детали на чертеже:

22

Fitting

Заводской номер: 1140100572 Количество на модель: 10
1140100572
10
23

Номер детали на чертеже:

23

Fitting

Заводской номер: 1140100158 Количество на модель: 10
1140100158
10
24

Номер детали на чертеже:

24

Fitting

Заводской номер: 1140100525 Количество на модель: 10
1140100525
10
25

Номер детали на чертеже:

25

Flange assembly

Заводской номер: 1140100862 Количество на модель: 4
1140100862
4
27

Номер детали на чертеже:

27

Pipe fitting

Заводской номер: 1140102481 Количество на модель: 1
1140102481
1
28

Номер детали на чертеже:

28

Pipe fitting

Заводской номер: 1140102153 Количество на модель: 1
1140102153
1
29

Номер детали на чертеже:

29

Pipe fitting

Заводской номер: 1140102476 Количество на модель: 1
1140102476
1
30

Номер детали на чертеже:

30

Fitting

Заводской номер: 1140100583 Количество на модель: 10
1140100583
10
31

Номер детали на чертеже:

31

Fitting

Заводской номер: 1140100623 Количество на модель: 3
1140100623
3
32

Номер детали на чертеже:

32

Fitting

Заводской номер: 1140100609 Количество на модель: 1
1140100609
1
36

Номер детали на чертеже:

36

Fitting

Заводской номер: 1140100575 Количество на модель: 8
1140100575
8
37

Номер детали на чертеже:

37

Flange assembly

Заводской номер: 1140100863 Количество на модель: 4
1140100863
4
38

Номер детали на чертеже:

38

Pipe fitting

Заводской номер: 1140101002 Количество на модель: 2
1140101002
2
39

Номер детали на чертеже:

39

Pipe fitting

Заводской номер: 1140101008 Количество на модель: 2
1140101008
2
40

Номер детали на чертеже:

40

Blanking plug

Заводской номер: 1140101285 Количество на модель: 4
1140101285
4
41

Номер детали на чертеже:

41

Pressure testing joint

Заводской номер: 1140102826 Количество на модель: 4
1140102826
4
42

Номер детали на чертеже:

42

Screw

Заводской номер: 1040100779 Количество на модель: 16
1040100779
16
43

Номер детали на чертеже:

43

O-ring

Заводской номер: 1081000034 Количество на модель: 4
1081000034
4
44

Номер детали на чертеже:

44

O-ring

Заводской номер: 1081000048 Количество на модель: 4
1081000048
4
45

Номер детали на чертеже:

45

Bolt

Заводской номер: 1040000579 Количество на модель: 16
1040000579
16
46

Номер детали на чертеже:

46

Fitting

Заводской номер: 1140100625 Количество на модель: 4
1140100625
4
47

Номер детали на чертеже:

47

Transition block for traveling balance valve

Заводской номер: 00663111700001010 Количество на модель: 2
00663111700001010
2
57

Номер детали на чертеже:

57

Steel pipe assy

Заводской номер: 00663111705020000 Количество на модель: 2
00663111705020000
2
59

Номер детали на чертеже:

59

Steel pipe assy

Заводской номер: 00663111705040000 Количество на модель: 4
00663111705040000
4
60

Номер детали на чертеже:

60

Steel pipe assy

Заводской номер: 00663111705050000 Количество на модель: 4
00663111705050000
4
62

Номер детали на чертеже:

62

Hose assy

Заводской номер: 1140235695 Количество на модель: 2
1140235695
2
63

Номер детали на чертеже:

63

Hose assy

Заводской номер: 1140215660 Количество на модель: 2
1140215660
2
64

Номер детали на чертеже:

64

Hose assy

Заводской номер: 1140235712 Количество на модель: 4
1140235712
4
65

Номер детали на чертеже:

65

Hose assy

Заводской номер: 1140206297 Количество на модель: 1
1140206297
1
66

Номер детали на чертеже:

66

Hose assy

Заводской номер: 1140201472 Количество на модель: 1
1140201472
1
67

Номер детали на чертеже:

67

Hose assy

Заводской номер: 1140235717 Количество на модель: 2
1140235717
2
76

Номер детали на чертеже:

76

Hose assy

Заводской номер: 1140220419 Количество на модель: 1
1140220419
1
77

Номер детали на чертеже:

77

Hose assy

Заводской номер: 1140208807 Количество на модель: 1
1140208807
1
78

Номер детали на чертеже:

78

Hose assy

Заводской номер: 1140235710 Количество на модель: 2
1140235710
2
79

Номер детали на чертеже:

79

Hose assy

Заводской номер: 1140203584 Количество на модель: 2
1140203584
2
80

Номер детали на чертеже:

80

Hose assy

Заводской номер: 1140235713 Количество на модель: 4
1140235713
4
81

Номер детали на чертеже:

81

Hose assy

Заводской номер: 1140220421 Количество на модель: 2
1140220421
2
86

Номер детали на чертеже:

86

Central revolving joint

Заводской номер: 1011200029 Количество на модель: 1
1011200029
1
99

Номер детали на чертеже:

99

Traveling brake valve

Заводской номер: 1010300066 Количество на модель: 2
1010300066
2
118

Номер детали на чертеже:

118

Traveling reducer + motor

Заводской номер: 00660512400600000 Количество на модель: 2
00660512400600000
2
