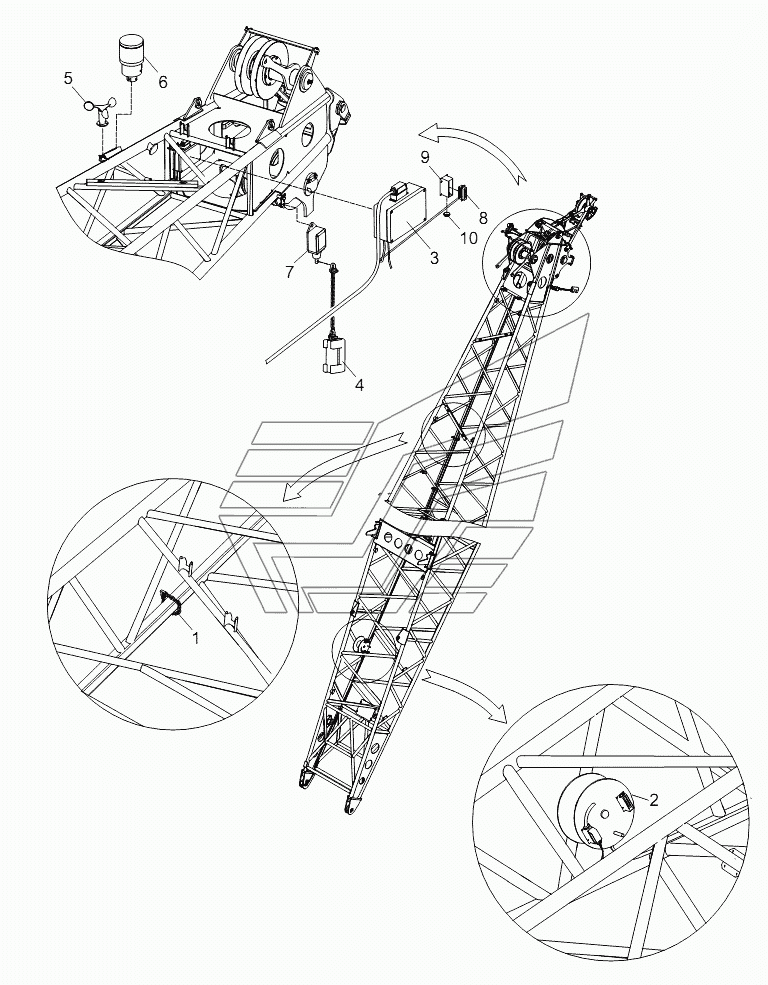

MAIN BOOM ELETRICS D00663116400200000Y ZCC1100H. Каталог 2014г.

LEFT CONTROL PANEL ASSY FOR THREE WINCHES WITH FREE-FALL FUNCTIONS D00663116200270000Y ZCC1100H MAIN BOOM WIRE HARNESS D00663116400210001Y ZCC1100H

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Main boom eletrics

Заводской номер: 00663116400200000 Количество на модель:
00663116400200000
1

Номер детали на чертеже:

1

Chain

Заводской номер: 1090100222 Количество на модель: 4
1090100222
4
2

Номер детали на чертеже:

2

Cable drum assy

Заводской номер: 00663816401200000 Количество на модель: 1
00663816401200000
1
3

Номер детали на чертеже:

3

Main boom wire harness

Заводской номер: 00663116400210001 Количество на модель: 1
00663116400210001
1
4

Номер детали на чертеже:

4

Hoisting limit switch weight assy

Заводской номер: 1029900040 Количество на модель: 2
1029900040
2
5

Номер детали на чертеже:

5

Wind speed sensor

Заводской номер: 1021400132 Количество на модель: 1
1021400132
1
6

Номер детали на чертеже:

6

Solar lamp

Заводской номер: 1020400233 Количество на модель: 1
1020400233
1
7

Номер детали на чертеже:

7

Hoisting limit switch

Заводской номер: 1021402308 Количество на модель: 2
1021402308
2
8

Номер детали на чертеже:

8

Socket

Заводской номер: 1020700275 Количество на модель: 1
1020700275
1
9

Номер детали на чертеже:

9

Socket cover

Заводской номер: 1020701939 Количество на модель: 1
1020701939
1
10

Номер детали на чертеже:

10

Closed cover

Заводской номер: 1029804233 Количество на модель: 1
1029804233
1
11

Номер детали на чертеже:

11

Boom components wiring diagram

Заводской номер: 00663046400220000 Количество на модель: 1
00663046400220000
1
