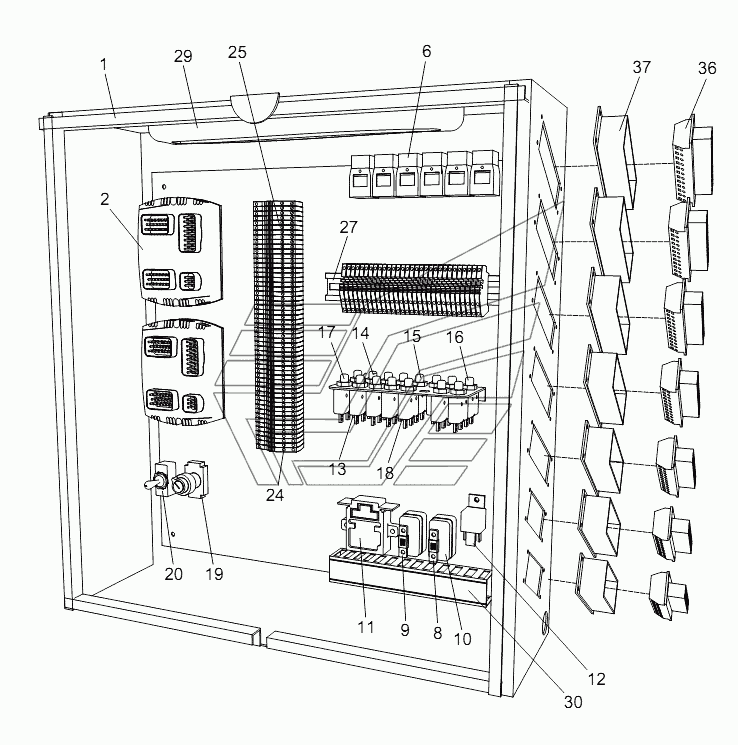

ELECTRICAL CONTROL BOX ASSY FOR SLEWING TABLE D00663116300400000Y ZCC1100H. Каталог 2014г.

CAMERA INSTALLATION DIAGRAM D00663006320600002Y ZCC1100H WIRE HARNESS OF JUNCTION BOX (1) D00663116300210001Y ZCC1100H

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Electrical control box assy for slewing table

Заводской номер: 00663116300400000 Количество на модель:
00663116300400000
1

Номер детали на чертеже:

1

Electrical control box

Заводской номер: 00663116300401020 Количество на модель: 1
00663116300401020
1
2

Номер детали на чертеже:

2

Controller

Заводской номер: 1020102028 Количество на модель: 2
1020102028
2
3

Номер детали на чертеже:

3

Screw

Заводской номер: 1040100256 Количество на модель: 8
1040100256
8
4

Номер детали на чертеже:

4

Washer

Заводской номер: 1040300060 Количество на модель: 8
1040300060
8
5

Номер детали на чертеже:

5

Washer

Заводской номер: 1040300048 Количество на модель: 8
1040300048
8
6

Номер детали на чертеже:

6

Universal relay

Заводской номер: 1020300083 Количество на модель: 6
1020300083
6
7

Номер детали на чертеже:

7

Relay socket

Заводской номер: 1020700985 Количество на модель: 6
1020700985
6
8

Номер детали на чертеже:

8

Flat-type fuse

Заводской номер: 1020604255 Количество на модель: 1
1020604255
1
9

Номер детали на чертеже:

9

Flat-type fuse

Заводской номер: 1020604253 Количество на модель: 1
1020604253
1
10

Номер детали на чертеже:

10

Fuse seat

Заводской номер: 1020603084 Количество на модель: 2
1020603084
2
11

Номер детали на чертеже:

11

Preheating relay

Заводской номер: 1020300089 Количество на модель: 1
1020300089
1
12

Номер детали на чертеже:

12

Relay

Заводской номер: 1020303421 Количество на модель: 1
1020303421
1
13

Номер детали на чертеже:

13

Circuit breaker

Заводской номер: 1020600014 Количество на модель: 1
1020600014
1
14

Номер детали на чертеже:

14

Circuit breaker

Заводской номер: 1020600012 Количество на модель: 3
1020600012
3
15

Номер детали на чертеже:

15

Circuit breaker

Заводской номер: 1020600053 Количество на модель: 2
1020600053
2
16

Номер детали на чертеже:

16

Circuit breaker

Заводской номер: 1020600013 Количество на модель: 4
1020600013
4
17

Номер детали на чертеже:

17

Circuit breaker

Заводской номер: 1020600054 Количество на модель: 3
1020600054
3
18

Номер детали на чертеже:

18

Circuit breaker

Заводской номер: 1020600035 Количество на модель: 2
1020600035
2
19

Номер детали на чертеже:

19

Ignition start switch

Заводской номер: 1020514012 Количество на модель: 1
1020514012
1
20

Номер детали на чертеже:

20

Toggle switch

Заводской номер: 1020500187 Количество на модель: 1
1020500187
1
21

Номер детали на чертеже:

21

Retaining plate

Заводской номер: 1029901498 Количество на модель: 4
1029901498
4
22

Номер детали на чертеже:

22

Mark bar

Заводской номер: 1020805351 Количество на модель: 5
1020805351
5
23

Номер детали на чертеже:

23

Fixer

Заводской номер: 1029901457 Количество на модель: 4
1029901457
4
24

Номер детали на чертеже:

24

Wiring terminal

Заводской номер: 1029901507 Количество на модель: 75
1029901507
75
25

Номер детали на чертеже:

25

Wiring terminal

Заводской номер: 1029901508 Количество на модель: 9
1029901508
9
26

Номер детали на чертеже:

26

Connecting component

Заводской номер: 1029901505 Количество на модель: 13
1029901505
13
27

Номер детали на чертеже:

27

Guide rail

Заводской номер: 1020809446 Количество на модель: 1
1020809446
1
28

Номер детали на чертеже:

28

Screw

Заводской номер: 1040100065 Количество на модель: 12
1040100065
12
29

Номер детали на чертеже:

29

Working floodlight

Заводской номер: 1020401090 Количество на модель: 1
1020401090
1
30

Номер детали на чертеже:

30

Wire casing

Заводской номер: 1029900068 Количество на модель: 1
1029900068
1
31

Номер детали на чертеже:

31

Screw

Заводской номер: 1040100052 Количество на модель: 4
1040100052
4
32

Номер детали на чертеже:

32

Washer

Заводской номер: 1040300062 Количество на модель: 4
1040300062
4
33

Номер детали на чертеже:

33

Washer

Заводской номер: 1040300051 Количество на модель: 4
1040300051
4
34

Номер детали на чертеже:

34

Wiring diagram – electrical control box for slewing table

Заводской номер: 00663116300410000 Количество на модель: 1
00663116300410000
1
35

Номер детали на чертеже:

35

Nameplate of electrical control box for slew ing table

Заводской номер: 00663116300401010 Количество на модель: 1
00663116300401010
1
36

Номер детали на чертеже:

36

Connector

Заводской номер: 1020700306 Количество на модель: 7
1020700306
7
37

Номер детали на чертеже:

37

Protecting jacket of heavy-duty connector

Заводской номер: 1029901315 Количество на модель: 7
1029901315
7
CAMERA INSTALLATION DIAGRAM D00663006320600002Y ZCC1100H WIRE HARNESS OF JUNCTION BOX (1) D00663116300210001Y ZCC1100H
