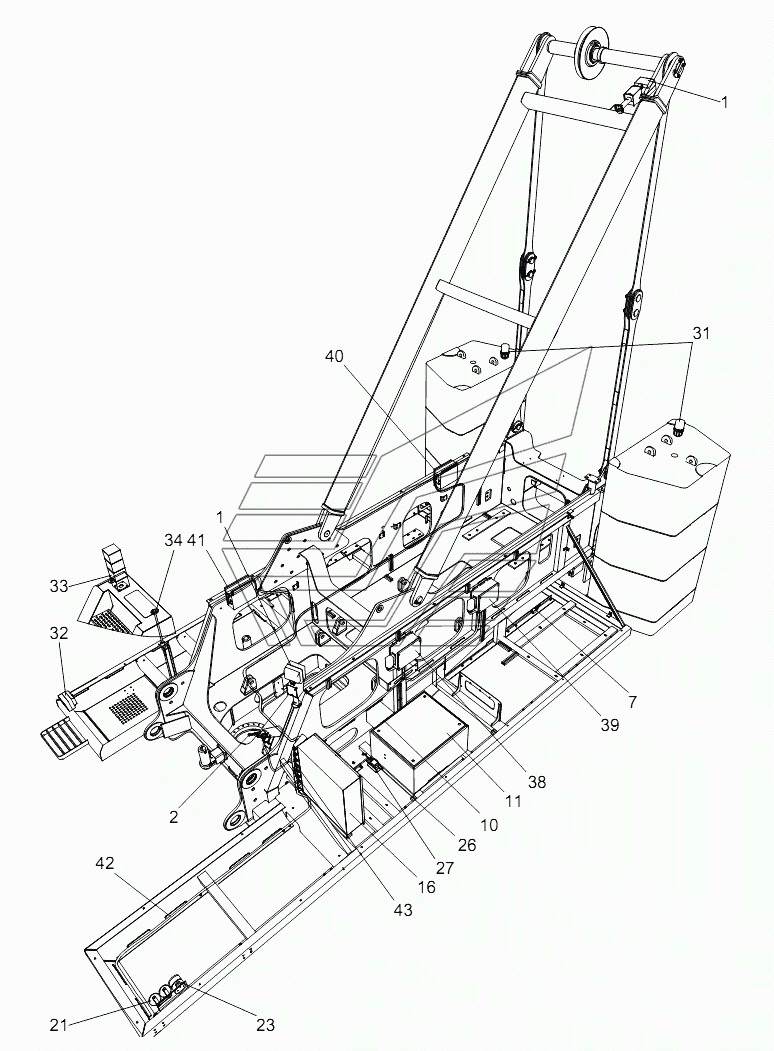

SLEWING TABLE ELECTRICS D00663116300000000Y ZCC1100H. Каталог 2014г.

INSTALLATION OF SIGNS ON CRANE UNDERCARRIAGE D00663117000800000Y ZCC1100H CAMERA INSTALLATION DIAGRAM D00663006320600002Y ZCC1100H

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Slewing table electrics

Заводской номер: 00663116300000000 Количество на модель:
00663116300000000
1

Номер детали на чертеже:

1

Camera installation diagram

Заводской номер: 00663006320600002 Количество на модель: 2
00663006320600002
2
2

Номер детали на чертеже:

2

Limit switch

Заводской номер: 1020500141 Количество на модель: 1
1020500141
1
3

Номер детали на чертеже:

3

Terminal plug

Заводской номер: 1020700231 Количество на модель: 3
1020700231
3
4

Номер детали на чертеже:

4

Bolt

Заводской номер: 1040000219 Количество на модель: 2
1040000219
2
5

Номер детали на чертеже:

5

Nut

Заводской номер: 1040200107 Количество на модель: 8
1040200107
8
6

Номер детали на чертеже:

6

Pressure sensor

Заводской номер: 1021402686 Количество на модель: 6
1021402686
6
7

Номер детали на чертеже:

7

Limit switch

Заводской номер: 1020500089 Количество на модель: 1
1020500089
1
8

Номер детали на чертеже:

8

Bolt

Заводской номер: 1040000235 Количество на модель: 2
1040000235
2
9

Номер детали на чертеже:

9

Nut

Заводской номер: 1040200100 Количество на модель: 5
1040200100
5
10

Номер детали на чертеже:

10

Battery master switch

Заводской номер: 1020500654 Количество на модель: 1
1020500654
1
11

Номер детали на чертеже:

11

Battery container assy

Заводской номер: 00663006310200000 Количество на модель: 1
00663006310200000
1
12

Номер детали на чертеже:

12

Negative pole of battery terminal

Заводской номер: 1020600087 Количество на модель: 2
1020600087
2
13

Номер детали на чертеже:

13

Positive pole of battery terminal

Заводской номер: 1020600086 Количество на модель: 2
1020600086
2
14

Номер детали на чертеже:

14

Lead-acid battery

Заводской номер: 1020900004 Количество на модель: 2
1020900004
2
15

Номер детали на чертеже:

15

Main power switch

Заводской номер: 1029900085 Количество на модель: 1
1029900085
1
16

Номер детали на чертеже:

16

Electrical control box assy for slewing table

Заводской номер: 00663116300400000 Количество на модель: 1
00663116300400000
1
17

Номер детали на чертеже:

17

Bolt

Заводской номер: 1040000018 Количество на модель: 4
1040000018
4
18

Номер детали на чертеже:

18

Nut

Заводской номер: 1040200192 Количество на модель: 10
1040200192
10
19

Номер детали на чертеже:

19

Washer

Заводской номер: 1040300063 Количество на модель: 10
1040300063
10
20

Номер детали на чертеже:

20

Washer

Заводской номер: 1040300066 Количество на модель: 10
1040300066
10
21

Номер детали на чертеже:

21

Basin electric horn

Заводской номер: 1029900063 Количество на модель: 1
1029900063
1
22

Номер детали на чертеже:

22

Bolt

Заводской номер: 1040000288 Количество на модель: 6
1040000288
6
23

Номер детали на чертеже:

23

Alarm

Заводской номер: 1020400228 Количество на модель: 1
1020400228
1
24

Номер детали на чертеже:

24

Bolt

Заводской номер: 1040000571 Количество на модель: 3
1040000571
3
25

Номер детали на чертеже:

25

Proximity switch

Заводской номер: 1020500588 Количество на модель: 2
1020500588
2
26

Номер детали на чертеже:

26

Inclination sensor

Заводской номер: 1021400015 Количество на модель: 1
1021400015
1
27

Номер детали на чертеже:

27

Plate

Заводской номер: 00663006320001020 Количество на модель: 1
00663006320001020
1
28

Номер детали на чертеже:

28

Nut

Заводской номер: 1040200111 Количество на модель: 10
1040200111
10
29

Номер детали на чертеже:

29

Spring

Заводской номер: 00663006320001030 Количество на модель: 3
00663006320001030
3
30

Номер детали на чертеже:

30

Pressure sensor

Заводской номер: 1021400292 Количество на модель: 2
1021400292
2
31

Номер детали на чертеже:

31

Acoustic alarm

Заводской номер: 1020404075 Количество на модель: 2
1020404075
2
32

Номер детали на чертеже:

32

Acoustic alarm

Заводской номер: 1020400057 Количество на модель: 2
1020400057
2
33

Номер детали на чертеже:

33

LED acoustic signal light

Заводской номер: 1020400086 Количество на модель: 1
1020400086
1
34

Номер детали на чертеже:

34

Fuel level sensor

Заводской номер: 1021400246 Количество на модель: 1
1021400246
1
35

Номер детали на чертеже:

35

Screw

Заводской номер: 1040100057 Количество на модель: 5
1040100057
5
36

Номер детали на чертеже:

36

Washer

Заводской номер: 1040300048 Количество на модель: 5
1040300048
5
37

Номер детали на чертеже:

37

Slewing table components wiring diagram

Заводской номер: 00663116300600000 Количество на модель: 1
00663116300600000
1
38

Номер детали на чертеже:

38

Wire harness of junction box

Заводской номер: 00663116300210001 Количество на модель: 1
00663116300210001
1
39

Номер детали на чертеже:

39

Wire harness of junction box

Заводской номер: 00663116300220001 Количество на модель: 1
00663116300220001
1
40

Номер детали на чертеже:

40

Wire harness of junction box

Заводской номер: 00663116300230001 Количество на модель: 1
00663116300230001
1
41

Номер детали на чертеже:

41

Wire harness of junction box

Заводской номер: 00663116300240001 Количество на модель: 1
00663116300240001
1
42

Номер детали на чертеже:

42

Wire harness of operator's cab on slewing ta ble

Заводской номер: 00663116300250001 Количество на модель: 1
00663116300250001
1
43

Номер детали на чертеже:

43

Transition cable of slewing table

Заводской номер: 00663116300260001 Количество на модель: 1
00663116300260001
1
44

Номер детали на чертеже:

44

Connecting wire assy of battery

Заводской номер: 00663116300270000 Количество на модель: 1
00663116300270000
1
45

Номер детали на чертеже:

45

Auxiliary control box assy

Заводской номер: 00663116300280001 Количество на модель: 1
00663116300280001
1
46

Номер детали на чертеже:

46

ECM attachments

Заводской номер: 00663406330300000 Количество на модель: 1
00663406330300000
1
