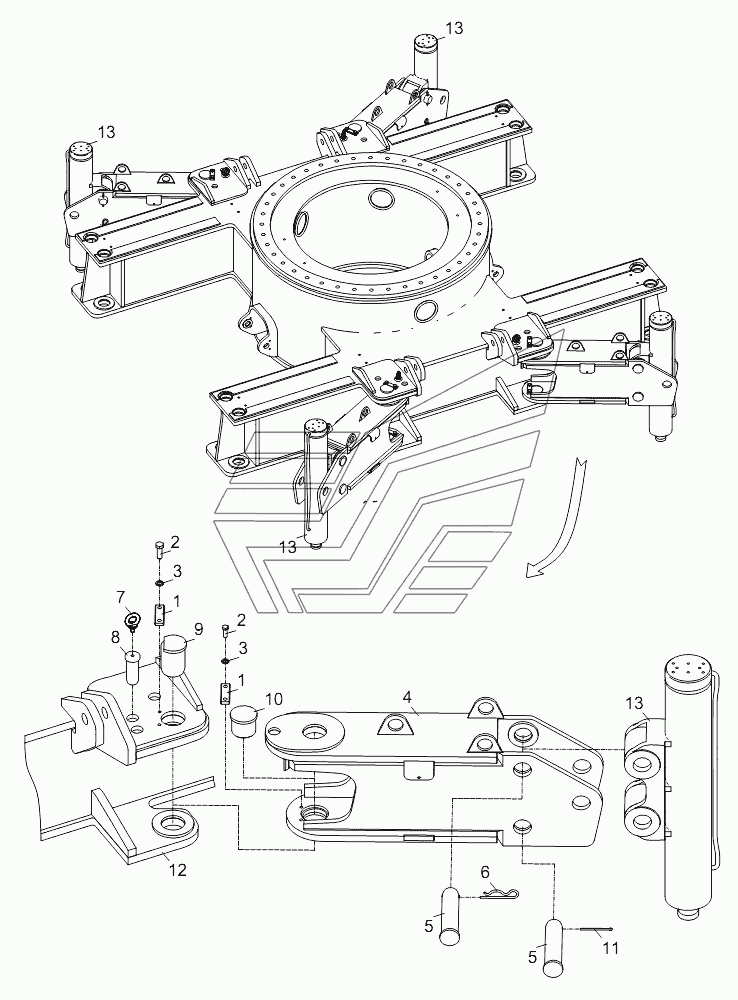

FOLDING BRACKET INSTALLATION D00663115800000000Y ZCC1100H. Каталог 2014г.

TRAVELING REDUCER (THIRD PLANET CARRIER ASSY.) D1030200733_100014Y ZCC1100H SUPPORT PLATE INSTALLATION D00663110800000000Y ZCC1100H

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Folding bracket installation

Заводской номер: 00663115800000000 Количество на модель:
00663115800000000
1

Номер детали на чертеже:

1

Plate

Заводской номер: 00663112800801040 Количество на модель: 8
00663112800801040
8
2

Номер детали на чертеже:

2

Bolt

Заводской номер: 1040000094 Количество на модель: 16
1040000094
16
3

Номер детали на чертеже:

3

Washer

Заводской номер: 1040300054 Количество на модель: 16
1040300054
16
4

Номер детали на чертеже:

4

Folding bracket welded

Заводской номер: 00663115800200000 Количество на модель: 4
00663115800200000
4
5

Номер детали на чертеже:

5

Pin spindle

Заводской номер: 00663115800001010 Количество на модель: 8
00663115800001010
8
6

Номер детали на чертеже:

6

Spring-loaded pin

Заводской номер: 006340000006 Количество на модель: 4
006340000006
4
7

Номер детали на чертеже:

7

Screw

Заводской номер: 1040100182 Количество на модель: 4
1040100182
4
8

Номер детали на чертеже:

8

Pin spindle

Заводской номер: 00663115800001040 Количество на модель: 4
00663115800001040
4
9

Номер детали на чертеже:

9

Pin spindle

Заводской номер: 00663115800001020 Количество на модель: 4
00663115800001020
4
10

Номер детали на чертеже:

10

Pin spindle

Заводской номер: 00663115800001030 Количество на модель: 4
00663115800001030
4
11

Номер детали на чертеже:

11

Pin

Заводской номер: 1040500134 Количество на модель: 4
1040500134
4
12

Номер детали на чертеже:

12

Undercarriage central section welded

Заводской номер: 00663112800200000 Количество на модель: 1
00663112800200000
1
13

Номер детали на чертеже:

13

Support cylinder

Заводской номер: 00663118400700000 Количество на модель: 4
00663118400700000
4
