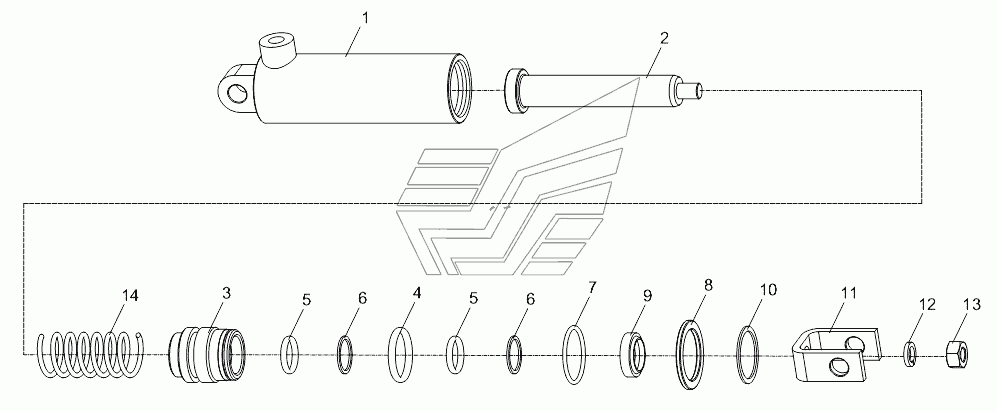

RATCHET WHEEL CYLINDER D00663307500000001_6400Y ZCC1100H. Каталог 2014г.

RATCHET WHEEL MECHANISM D00663003700000001Y ZCC1100H SLEWING MECHANISM D00663114400000000Y ZCC1100H

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Ratchet wheel cylinder

Заводской номер: 00663307500000001 Количество на модель:
00663307500000001
1

Номер детали на чертеже:

1

Cylinder block

Заводской номер: 00663308411501000 Количество на модель: 1
00663308411501000
1
2

Номер детали на чертеже:

2

Piston rod

Заводской номер: 00663308411502000 Количество на модель: 1
00663308411502000
1
3

Номер детали на чертеже:

3

Guide bush

Заводской номер: 00663308411500002 Количество на модель: 1
00663308411500002
1
4

Номер детали на чертеже:

4

O-ring

Заводской номер: 1081000011 Количество на модель: 1
1081000011
1
5

Номер детали на чертеже:

5

O-ring

Заводской номер: 1081000055 Количество на модель: 2
1081000055
2
6

Номер детали на чертеже:

6

Retainer ring

Заводской номер: 1040301307 Количество на модель: 2
1040301307
2
7

Номер детали на чертеже:

7

Retainer ring for hole

Заводской номер: 1040301244 Количество на модель: 1
1040301244
1
8

Номер детали на чертеже:

8

Washer

Заводской номер: 00663308411500007 Количество на модель: 1
00663308411500007
1
9

Номер детали на чертеже:

9

Dust ring

Заводской номер: 1081200061 Количество на модель: 1
1081200061
1
10

Номер детали на чертеже:

10

Circlip for shaft

Заводской номер: 1040301267 Количество на модель: 1
1040301267
1
11

Номер детали на чертеже:

11

Connecting plate

Заводской номер: 00663308411500006 Количество на модель: 1
00663308411500006
1
12

Номер детали на чертеже:

12

Washer

Заводской номер: 1040300067 Количество на модель: 1
1040300067
1
13

Номер детали на чертеже:

13

Nut

Заводской номер: 1040200113 Количество на модель: 1
1040200113
1
14

Номер детали на чертеже:

14

Compression spring

Заводской номер: 00663308411500005 Количество на модель: 1
00663308411500005
1
15

Номер детали на чертеже:

15

Seal kit

Заводской номер: E0663308411500001 Количество на модель: 1
E0663308411500001
1
