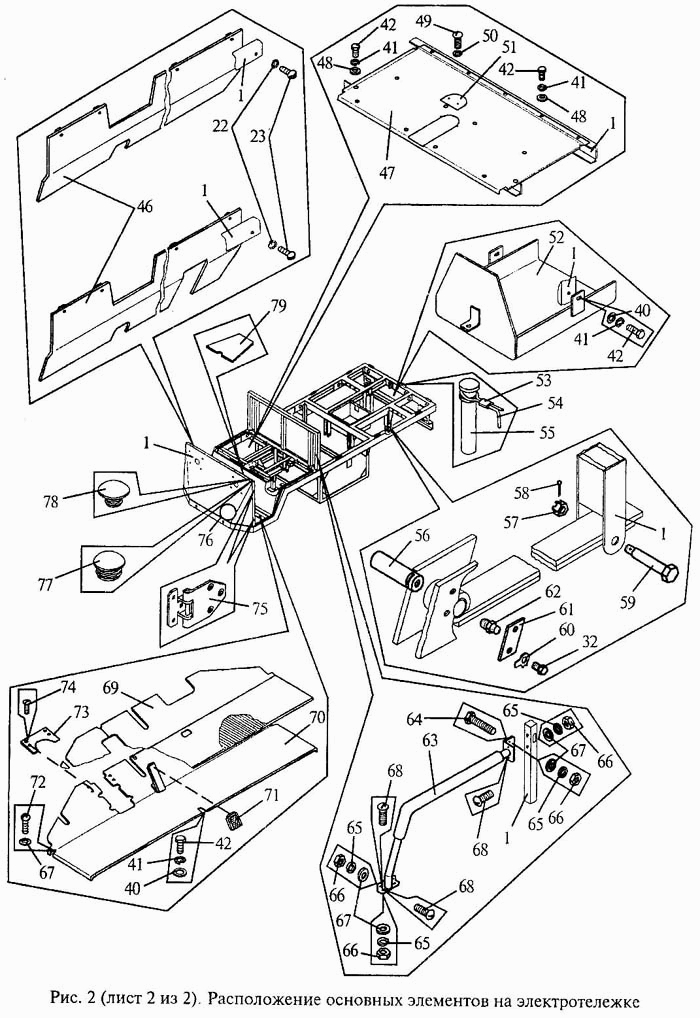

Расположение основных элементов на электротележке ЭТ-2054

Расположение основных элементов на электротележке ЭТ-2054

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рама

Заводской номер: 2054.06.00.000 Количество на модель: 1
2054.06.00.000
1
22

Номер детали на чертеже:

22

Шайба 5 65Г 06 {ГОСТ 6402-70}

Заводской номер: Шайба 5 65Г 06 {ГОСТ 6402-70} Количество на модель: 21
Шайба 5 65Г 06 {ГОСТ 6402-70}
21
23

Номер детали на чертеже:

23

Винт 5-16-Кд {ОСТ 1.31528-80}

Заводской номер: Винт 5-16-Кд {ОСТ 1.31528-80} Количество на модель: 13
Винт 5-16-Кд {ОСТ 1.31528-80}
13
32

Номер детали на чертеже:

32

Болт М8-8gх14.46.06 {ГОСТ 7796-70}

Заводской номер: Болт М8-8gх14.46.06 {ГОСТ 7796-70} Количество на модель: 11
Болт М8-8gх14.46.06 {ГОСТ 7796-70}
11
40

Номер детали на чертеже:

40

Шайба С.10.02.Ст3кп.06 {ГОСТ 11371-78}

Заводской номер: Шайба С.10.02.Ст3кп.06 {ГОСТ 11371-78} Количество на модель: 31
Шайба С.10.02.Ст3кп.06 {ГОСТ 11371-78}
31
41

Номер детали на чертеже:

41

Шайба 10 65Г 06 {ГОСТ 6402-70}

Заводской номер: Шайба 10 65Г 06 {ГОСТ 6402-70} Количество на модель: 16
Шайба 10 65Г 06 {ГОСТ 6402-70}
16
42

Номер детали на чертеже:

42

Болт М10-8gх20.46.06 {ГОСТ 7796-70}

Заводской номер: Болт М10-8gх20.46.06 {ГОСТ 7796-70} Количество на модель: 28
Болт М10-8gх20.46.06 {ГОСТ 7796-70}
28
46

Номер детали на чертеже:

46

Щиток

Заводской номер: 2054.00.00.120 Количество на модель: 1
2054.00.00.120
1
46

Номер детали на чертеже:

46

Щиток

Заводской номер: 2054.00.00.120-01 Количество на модель: 1
2054.00.00.120-01
1
47

Номер детали на чертеже:

47

Крышка

Заводской номер: 2054.00.00.003 Количество на модель: 1
2054.00.00.003
1
48

Номер детали на чертеже:

48

Шайба 10х2.01.08кп.019 {ГОСТ 6958-78}

Заводской номер: Шайба 10х2.01.08кп.019 {ГОСТ 6958-78} Количество на модель: 2
Шайба 10х2.01.08кп.019 {ГОСТ 6958-78}
2
49

Номер детали на чертеже:

49

Винт 3-8-Кд {ОСТ 1.31528-80}

Заводской номер: Винт 3-8-Кд {ОСТ 1.31528-80} Количество на модель: 2
Винт 3-8-Кд {ОСТ 1.31528-80}
2
50

Номер детали на чертеже:

50

Шайба 3 65Г 06 {ГОСТ 6402-70}

Заводской номер: Шайба 3 65Г 06 {ГОСТ 6402-70} Количество на модель: 2
Шайба 3 65Г 06 {ГОСТ 6402-70}
2
51

Номер детали на чертеже:

51

Люк

Заводской номер: 2054.00.00.106 Количество на модель: 1
2054.00.00.106
1
52

Номер детали на чертеже:

52

Кожух

Заводской номер: 2054.00.00.070 Количество на модель: 1
2054.00.00.070
1
53

Номер детали на чертеже:

53

Пломба 1-6х10-АД1М-10 {ОСТ 1.10067-71}

Заводской номер: Пломба 1-6х10-АД1М-10 {ОСТ 1.10067-71} Количество на модель: 2
Пломба 1-6х10-АД1М-10 {ОСТ 1.10067-71}
2
54

Номер детали на чертеже:

54

Трос

Заводской номер: 2054.00.00.109 Количество на модель: 1
2054.00.00.109
1
55

Номер детали на чертеже:

55

Штырь

Заводской номер: 2054.00.00.060 Количество на модель: 1
2054.00.00.060
1
56

Номер детали на чертеже:

56

Палец

Заводской номер: 2054.00.00.004 Количество на модель: 4
2054.00.00.004
4
57

Номер детали на чертеже:

57

Гайка М10-6Н.12.30ХГСА.029 {ГОСТ 59 18-73}

Заводской номер: Гайка М10-6Н.12.30ХГСА.029 {ГОСТ 59 18-73} Количество на модель: 4
Гайка М10-6Н.12.30ХГСА.029 {ГОСТ 59 18-73}
4
58

Номер детали на чертеже:

58

Шплинт 2,5х32.029 {ГОСТ 397-79}

Заводской номер: Шплинт 2,5х32.029 {ГОСТ 397-79} Количество на модель: 4
Шплинт 2,5х32.029 {ГОСТ 397-79}
4
59

Номер детали на чертеже:

59

Болт

Заводской номер: 2054.00.00.001 Количество на модель: 4
2054.00.00.001
4
60

Номер детали на чертеже:

60

Шайба 8.01.08кп.019 {ГОСТ 13463-77}

Заводской номер: Шайба 8.01.08кп.019 {ГОСТ 13463-77} Количество на модель: 8
Шайба 8.01.08кп.019 {ГОСТ 13463-77}
8
61

Номер детали на чертеже:

61

Планка

Заводской номер: 2054.00.00.002 Количество на модель: 4
2054.00.00.002
4
62

Номер детали на чертеже:

62

Масленка 1.3.Ц6.хр {ГОСТ 19853-74}

Заводской номер: Масленка 1.3.Ц6.хр {ГОСТ 19853-74} Количество на модель: 4
Масленка 1.3.Ц6.хр {ГОСТ 19853-74}
4
63

Номер детали на чертеже:

63

Поручень (левый)

Заводской номер: 2054.00.00.240 Количество на модель: 1
2054.00.00.240
1
63

Номер детали на чертеже:

63

Поручень (правый)

Заводской номер: 2054.00.00.240-01 Количество на модель: 1
2054.00.00.240-01
1
64

Номер детали на чертеже:

64

Винт 6-30-Кд {ОСТ 1.31501-80}

Заводской номер: Винт 6-30-Кд {ОСТ 1.31501-80} Количество на модель: 8
Винт 6-30-Кд {ОСТ 1.31501-80}
8
65

Номер детали на чертеже:

65

Шайба 6 65Г 06 {ГОСТ 6402-70}

Заводской номер: Шайба 6 65Г 06 {ГОСТ 6402-70} Количество на модель: 16
Шайба 6 65Г 06 {ГОСТ 6402-70}
16
66

Номер детали на чертеже:

66

Гайка 6-Кд {ОСТ 1.33025-80}

Заводской номер: Гайка 6-Кд {ОСТ 1.33025-80} Количество на модель: 16
Гайка 6-Кд {ОСТ 1.33025-80}
16
67

Номер детали на чертеже:

67

Шайба С.6х1,2.04.06 {ГОСТ 11371-78}

Заводской номер: Шайба С.6х1,2.04.06 {ГОСТ 11371-78} Количество на модель: 18
Шайба С.6х1,2.04.06 {ГОСТ 11371-78}
18
68

Номер детали на чертеже:

68

Винт 6-18-Ц {ОСТ 1.31528-80}

Заводской номер: Винт 6-18-Ц {ОСТ 1.31528-80} Количество на модель: 12
Винт 6-18-Ц {ОСТ 1.31528-80}
12
69

Номер детали на чертеже:

69

Коврик

Заводской номер: 2054.00.00.101 Количество на модель: 1
2054.00.00.101
1
70

Номер детали на чертеже:

70

Панель

Заводской номер: 2054.00.00.041 Количество на модель: 1
2054.00.00.041
1
71

Номер детали на чертеже:

71

Накладка

Заводской номер: 2054.00.00.046 Количество на модель: 1
2054.00.00.046
1
72

Номер детали на чертеже:

72

Винт 6-22-Кд {ОСТ 1.31528-80}

Заводской номер: Винт 6-22-Кд {ОСТ 1.31528-80} Количество на модель: 2
Винт 6-22-Кд {ОСТ 1.31528-80}
2
73

Номер детали на чертеже:

73

Накладка

Заводской номер: 2054.00.00.047 Количество на модель: 1
2054.00.00.047
1
74

Номер детали на чертеже:

74

Винт 5-14-Кд {ОСТ 1.31542-80}

Заводской номер: Винт 5-14-Кд {ОСТ 1.31542-80} Количество на модель: 4
Винт 5-14-Кд {ОСТ 1.31542-80}
4
75

Номер детали на чертеже:

75

Шарнир

Заводской номер: 2054.00.00.460 Количество на модель: 4
2054.00.00.460
4
76

Номер детали на чертеже:

76

Устройство тормозное

Заводской номер: 2054.05.00.000 Количество на модель: 1
2054.05.00.000
1
77

Номер детали на чертеже:

77

Заглушка

Заводской номер: 2054.00.00.111 Количество на модель: 1
2054.00.00.111
1
78

Номер детали на чертеже:

78

Заглушка

Заводской номер: 2054.00.00.111-01 Количество на модель: 5
2054.00.00.111-01
5
79

Номер детали на чертеже:

79

Пластина

Заводской номер: 2054.00.00.105 Количество на модель: 1
2054.00.00.105
1
