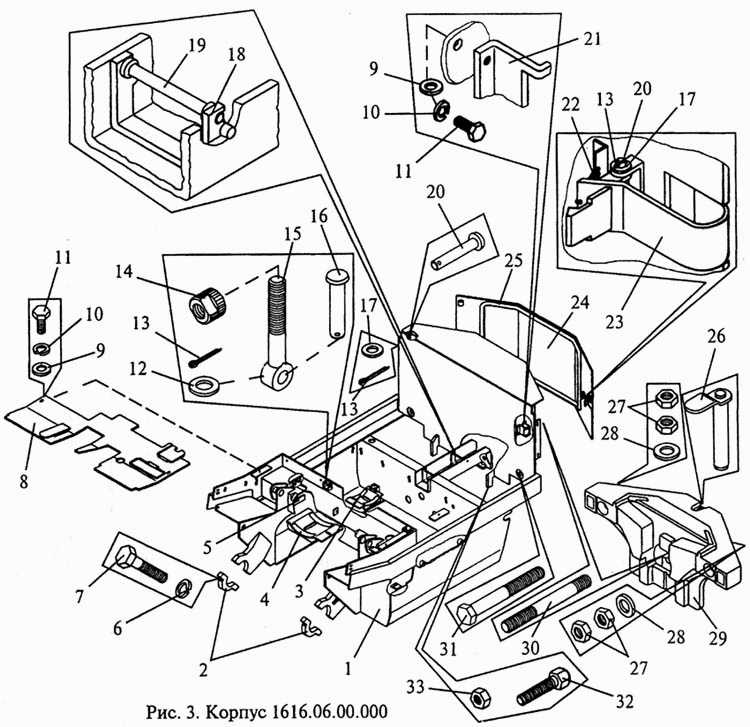

Корпус ЭП-1616

Ограждение ЭП-1616

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рама

Заводской номер: 1616.06.01.000 Количество на модель: 1
1616.06.01.000
1
2

Номер детали на чертеже:

2

Крышка

Заводской номер: 1216.06.01.013 Количество на модель: 2
1216.06.01.013
2
3

Номер детали на чертеже:

3

Прокладка

Заводской номер: 1616.06.01.002 Количество на модель: 2
1616.06.01.002
2
4

Номер детали на чертеже:

4

Прокладка

Заводской номер: 1616.06.01.004 Количество на модель: 2
1616.06.01.004
2
5

Номер детали на чертеже:

5

Прокладка

Заводской номер: 1616.06.01.006 Количество на модель: 2
1616.06.01.006
2
6

Номер детали на чертеже:

6

Шайба 16 65Г 06 {ГОСТ 6402-70}

Заводской номер: Шайба 16 65Г 06 {ГОСТ 6402-70} Количество на модель: 4
Шайба 16 65Г 06 {ГОСТ 6402-70}
4
7

Номер детали на чертеже:

7

Болт М16х1,5-8gх50.56.06 {ГОСТ 7796-70}

Заводской номер: Болт М16х1,5-8gх50.56.06 {ГОСТ 7796-70} Количество на модель: 4
Болт М16х1,5-8gх50.56.06 {ГОСТ 7796-70}
4
8

Номер детали на чертеже:

8

Полик

Заводской номер: 1216.06.00.030 Количество на модель: 1
1216.06.00.030
1
9

Номер детали на чертеже:

9

Шайба С6х1,2.04.06 {ГОСТ 11371-78}

Заводской номер: Шайба С6х1,2.04.06 {ГОСТ 11371-78} Количество на модель: 5
Шайба С6х1,2.04.06 {ГОСТ 11371-78}
5
10

Номер детали на чертеже:

10

Шайба 6 65Г 06 {ГОСТ 6402-70}

Заводской номер: Шайба 6 65Г 06 {ГОСТ 6402-70} Количество на модель: 5
Шайба 6 65Г 06 {ГОСТ 6402-70}
5
11

Номер детали на чертеже:

11

Болт М6-8gх12.46.06 {ГОСТ 7805-70}

Заводской номер: Болт М6-8gх12.46.06 {ГОСТ 7805-70} Количество на модель: 5
Болт М6-8gх12.46.06 {ГОСТ 7805-70}
5
12

Номер детали на чертеже:

12

Шайба С.12.02.Ст3кп.06 {ГОСТ 11371-78}

Заводской номер: Шайба С.12.02.Ст3кп.06 {ГОСТ 11371-78} Количество на модель: 2
Шайба С.12.02.Ст3кп.06 {ГОСТ 11371-78}
2
13

Номер детали на чертеже:

13

Шплинт 3,2х20.06 {ГОСТ 397-79}

Заводской номер: Шплинт 3,2х20.06 {ГОСТ 397-79} Количество на модель: 5
Шплинт 3,2х20.06 {ГОСТ 397-79}
5
14

Номер детали на чертеже:

14

Гайка

Заводской номер: 1216.06.00.003 Количество на модель: 2
1216.06.00.003
2
15

Номер детали на чертеже:

15

Болт

Заводской номер: 1216.06.00.001 Количество на модель: 2
1216.06.00.001
2
16

Номер детали на чертеже:

16

Ось 6-12b12х50.45 Хим.Фос.прм {ГОСТ 9650-80}

Заводской номер: Ось 6-12b12х50.45 Хим.Фос.прм {ГОСТ 9650-80} Количество на модель: 2
Ось 6-12b12х50.45 Хим.Фос.прм {ГОСТ 9650-80}
2
17

Номер детали на чертеже:

17

Шайба С.10.02.Ст3кп.06 {ГОСТ 11371-78}

Заводской номер: Шайба С.10.02.Ст3кп.06 {ГОСТ 11371-78} Количество на модель: 3
Шайба С.10.02.Ст3кп.06 {ГОСТ 11371-78}
3
18

Номер детали на чертеже:

18

Вкладыш

Заводской номер: 1216.06.00.006 Количество на модель: 2
1216.06.00.006
2
19

Номер детали на чертеже:

19

Стержень

Заводской номер: 1216.06.00.007 Количество на модель: 2
1216.06.00.007
2
20

Номер детали на чертеже:

20

Ось 6-10b12х65.45 Хим.Фос.прм {ГОСТ 9650-80}

Заводской номер: Ось 6-10b12х65.45 Хим.Фос.прм {ГОСТ 9650-80} Количество на модель: 3
Ось 6-10b12х65.45 Хим.Фос.прм {ГОСТ 9650-80}
3
21

Номер детали на чертеже:

21

Кронштейн

Заводской номер: 1216.06.00.004 Количество на модель: 1
1216.06.00.004
1
22

Номер детали на чертеже:

22

Пружина

Заводской номер: 1216.06.00.005 Количество на модель: 1
1216.06.00.005
1
23

Номер детали на чертеже:

23

Рукоятка

Заводской номер: 1216.06.00.170 Количество на модель: 1
1216.06.00.170
1
24

Номер детали на чертеже:

24

Дверь

Заводской номер: 1216.06.00.020 Количество на модель: 1
1216.06.00.020
1
25

Номер детали на чертеже:

25

Уплотнитель

Заводской номер: 1216.06.00.021 Количество на модель: 1
1216.06.00.021
1
26

Номер детали на чертеже:

26

Шкворень

Заводской номер: 1216.06.00.040 Количество на модель: 1
1216.06.00.040
1
27

Номер детали на чертеже:

27

Гайка М20-6Н.04.06 {ГОСТ 5915-70}

Заводской номер: Гайка М20-6Н.04.06 {ГОСТ 5915-70} Количество на модель: 6
Гайка М20-6Н.04.06 {ГОСТ 5915-70}
6
28

Номер детали на чертеже:

28

Шайба

Заводской номер: 1616.03.01.025-02 Количество на модель: 3
1616.03.01.025-02
3
29

Номер детали на чертеже:

29

Противовес

Заводской номер: 1616.06.00.010 Количество на модель: 1
1616.06.00.010
1
30

Номер детали на чертеже:

30

Шпилька 2М20-8gх160.46.05 {ГОСТ 22032-76}

Заводской номер: Шпилька 2М20-8gх160.46.05 {ГОСТ 22032-76} Количество на модель: 1
Шпилька 2М20-8gх160.46.05 {ГОСТ 22032-76}
1
31

Номер детали на чертеже:

31

Болт М20-8gх160.56.06 {ГОСТ 7798-70}

Заводской номер: Болт М20-8gх160.56.06 {ГОСТ 7798-70} Количество на модель: 2
Болт М20-8gх160.56.06 {ГОСТ 7798-70}
2
32

Номер детали на чертеже:

32

Упор

Заводской номер: 1216.06.00.002 Количество на модель: 2
1216.06.00.002
2
33

Номер детали на чертеже:

33

Гайка М16-6Н.04.06 {ГОСТ 5916-70}

Заводской номер: Гайка М16-6Н.04.06 {ГОСТ 5916-70} Количество на модель: 2
Гайка М16-6Н.04.06 {ГОСТ 5916-70}
2
