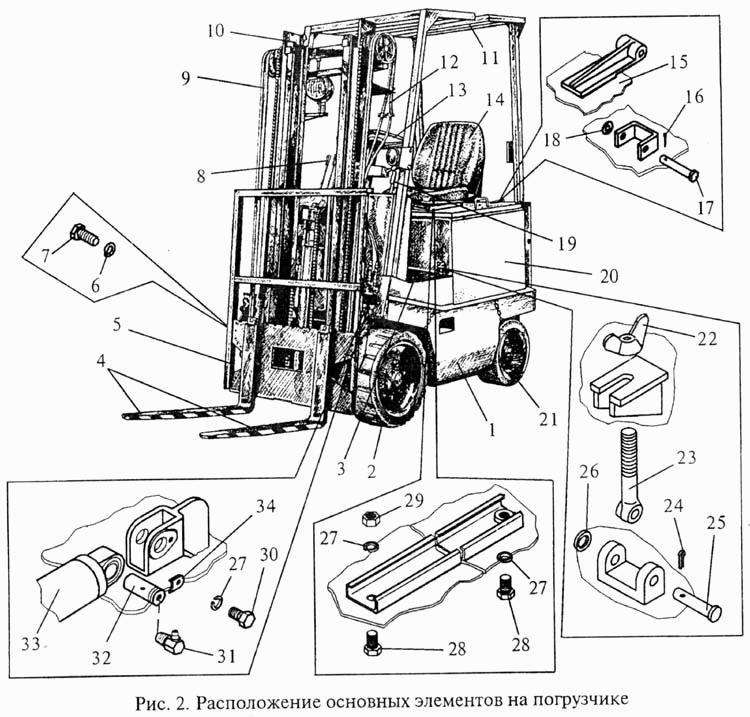

Расположение основных элементов на погрузчике ЭП-103КО

Комплект ЗИП ЭП-103КО

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Корпус

Заводской номер: 103К.00.11.000 Количество на модель: 1
103К.00.11.000
1
2

Номер детали на чертеже:

2

Мост ведущий

Заводской номер: 103К.02.00.000 Количество на модель: 1
103К.02.00.000
1
3

Номер детали на чертеже:

3

Коврик

Заводской номер: 103К.00.00.011-02 Количество на модель: 1
103К.00.00.011-02
1
4

Номер детали на чертеже:

4

Вила

Заводской номер: 103К.06.00.070 Количество на модель: 2
103К.06.00.070
2
5

Номер детали на чертеже:

5

Рамка защитная

Заводской номер: 103К.00.08.000 Количество на модель: 1
103К.00.08.000
1
6

Номер детали на чертеже:

6

Шайба 12 65Г 06 {ГОСТ 6402-70}

Заводской номер: Шайба 12 65Г 06 {ГОСТ 6402-70} Количество на модель: 6
Шайба 12 65Г 06 {ГОСТ 6402-70}
6
7

Номер детали на чертеже:

7

Болт М12-8gх25.56.06 {ГОСТ 7796-70}

Заводской номер: Болт М12-8gх25.56.06 {ГОСТ 7796-70} Количество на модель: 6
Болт М12-8gх25.56.06 {ГОСТ 7796-70}
6
8

Номер детали на чертеже:

8

Гидропривод

Заводской номер: 103К.04.00.000-06 Количество на модель: 1
103К.04.00.000-06
1
9

Номер детали на чертеже:

9

Гидропривод для навесных грузозахватных приспособлений

Заводской номер: 103К.04.24.000 Количество на модель: 1
103К.04.24.000
1
9

Номер детали на чертеже:

9

Гидропривод для навесных грузозахватных приспособлений

Заводской номер: 103К.04.24.000-04 Количество на модель: 1
103К.04.24.000-04
1
10

Номер детали на чертеже:

10

Грузоподъемник

Заводской номер: 103К.15.10.000-02 Количество на модель: 1
103К.15.10.000-02
1
10

Номер детали на чертеже:

10

Грузоподъемник

Заводской номер: 103К.15.10.000 Количество на модель: 1
103К.15.10.000
1
11

Номер детали на чертеже:

11

Ограждение

Заводской номер: 103К.00.07.000 Количество на модель: 1
103К.00.07.000
1
12

Номер детали на чертеже:

12

Гидропривод для навесных грузозахватных приспособлений

Заводской номер: 103К.04.24.000-02 Количество на модель: 1
103К.04.24.000-02
1
12

Номер детали на чертеже:

12

Гидропривод для навесных грузозахватных приспособлений

Заводской номер: 103К.04.24.000-06 Количество на модель: 1
103К.04.24.000-06
1
13

Номер детали на чертеже:

13

Управление рулевое

Заводской номер: 103К.00.12.000 Количество на модель: 1
103К.00.12.000
1
14

Номер детали на чертеже:

14

Сиденье

Заводской номер: 103К.00.29.000 Количество на модель: 1
103К.00.29.000
1
15

Номер детали на чертеже:

15

Крышка

Заводской номер: 103К.00.00.020 Количество на модель: 1
103К.00.00.020
1
16

Номер детали на чертеже:

16

Шплинт 3,2х20.06 {ГОСТ 397-79}

Заводской номер: Шплинт 3,2х20.06 {ГОСТ 397-79} Количество на модель: 2
Шплинт 3,2х20.06 {ГОСТ 397-79}
2
17

Номер детали на чертеже:

17

Ось 6-10b12х65.45.Ц15.хр {ГОСТ 9650-80}

Заводской номер: Ось 6-10b12х65.45.Ц15.хр {ГОСТ 9650-80} Количество на модель: 2
Ось 6-10b12х65.45.Ц15.хр {ГОСТ 9650-80}
2
18

Номер детали на чертеже:

18

Шайба 10.02.Ст3кп.06 {ГОСТ 11371-78}

Заводской номер: Шайба 10.02.Ст3кп.06 {ГОСТ 11371-78} Количество на модель: 2
Шайба 10.02.Ст3кп.06 {ГОСТ 11371-78}
2
19

Номер детали на чертеже:

19

Устройство тормозное

Заводской номер: 103К.00.05.000 Количество на модель: 1
103К.00.05.000
1
20

Номер детали на чертеже:

20

Электрооборудование

Заводской номер: 103К.01.00.000-09 Количество на модель: 1
103К.01.00.000-09
1
20

Номер детали на чертеже:

20

Электрооборудование

Заводской номер: 103К.01.00.000-13 Количество на модель: 1
103К.01.00.000-13
1
20

Номер детали на чертеже:

20

Электрооборудование

Заводской номер: 103К.01.00.000-22 Количество на модель: 1
103К.01.00.000-22
1
20

Номер детали на чертеже:

20

Электрооборудование

Заводской номер: 103К.01.00.000-23 Количество на модель: 1
103К.01.00.000-23
1
21

Номер детали на чертеже:

21

Мост управляемый

Заводской номер: 103К.00.13.000 Количество на модель: 1
103К.00.13.000
1
22

Номер детали на чертеже:

22

Гайка М10-6Н.6.35Л-1 Кд9.фос {ГОСТ 3032-76}

Заводской номер: Гайка М10-6Н.6.35Л-1 Кд9.фос {ГОСТ 3032-76} Количество на модель: 2
Гайка М10-6Н.6.35Л-1 Кд9.фос {ГОСТ 3032-76}
2
23

Номер детали на чертеже:

23

Болт В2М10-6ех80.36С.019 {ГОСТ 3033-79}

Заводской номер: Болт В2М10-6ех80.36С.019 {ГОСТ 3033-79} Количество на модель: 2
Болт В2М10-6ех80.36С.019 {ГОСТ 3033-79}
2
23

Номер детали на чертеже:

23

Болт откидной

Заводской номер: 103К.00.11.001 Количество на модель: 2
103К.00.11.001
2
24

Номер детали на чертеже:

24

Шплинт 2,5х16.019 {ГОСТ 397-79}

Заводской номер: Шплинт 2,5х16.019 {ГОСТ 397-79} Количество на модель: 2
Шплинт 2,5х16.019 {ГОСТ 397-79}
2
25

Номер детали на чертеже:

25

Ось 6-8b12х45.16ХСН.2.29,0...36,5 Кд.9хр {ГОСТ 9650-80}

Заводской номер: Ось 6-8b12х45.16ХСН.2.29,0...36,5 Кд.9хр {ГОСТ 9650-80} Количество на модель: 2
Ось 6-8b12х45.16ХСН.2.29,0...36,5 Кд.9хр {ГОСТ 9650-80}
2
26

Номер детали на чертеже:

26

Шайба С8х1,5.01.08кп.06 {ГОСТ 11371-78}

Заводской номер: Шайба С8х1,5.01.08кп.06 {ГОСТ 11371-78} Количество на модель: 2
Шайба С8х1,5.01.08кп.06 {ГОСТ 11371-78}
2
27

Номер детали на чертеже:

27

Шайба 8 65Г 06 {ГОСТ 6402-70}

Заводской номер: Шайба 8 65Г 06 {ГОСТ 6402-70} Количество на модель: 6
Шайба 8 65Г 06 {ГОСТ 6402-70}
6
28

Номер детали на чертеже:

28

Болт М8-8gх14.46.06 {ГОСТ 7796-70}

Заводской номер: Болт М8-8gх14.46.06 {ГОСТ 7796-70} Количество на модель: 4
Болт М8-8gх14.46.06 {ГОСТ 7796-70}
4
29

Номер детали на чертеже:

29

Гайка М8-6Н.5.06 {ГОСТ 15521-70}

Заводской номер: Гайка М8-6Н.5.06 {ГОСТ 15521-70} Количество на модель: 2
Гайка М8-6Н.5.06 {ГОСТ 15521-70}
2
30

Номер детали на чертеже:

30

Болт М8-8gх16.46.06 {ГОСТ 7796-70}

Заводской номер: Болт М8-8gх16.46.06 {ГОСТ 7796-70} Количество на модель: 2
Болт М8-8gх16.46.06 {ГОСТ 7796-70}
2
31

Номер детали на чертеже:

31

Масленка 2.3.90.Ц.6.хр {ГОСТ 19853-74}

Заводской номер: Масленка 2.3.90.Ц.6.хр {ГОСТ 19853-74} Количество на модель: 2
Масленка 2.3.90.Ц.6.хр {ГОСТ 19853-74}
2
32

Номер детали на чертеже:

32

Ось

Заводской номер: 103.05.00.005 Количество на модель: 2
103.05.00.005
2
33

Номер детали на чертеже:

33

Цилиндр наклона

Заводской номер: 103.05.06.000 Количество на модель: 2
103.05.06.000
2
34

Номер детали на чертеже:

34

Прижим

Заводской номер: 103К.00.00.003 Количество на модель: 2
103К.00.00.003
2
