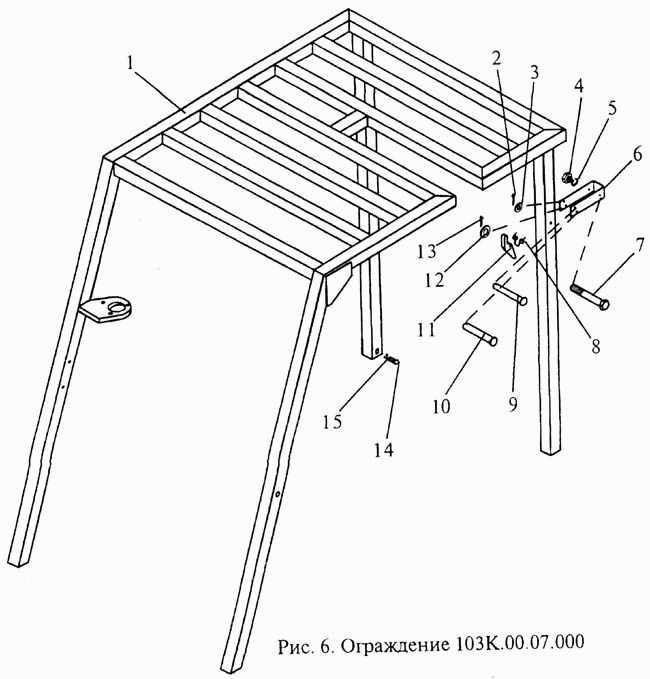

Ограждение ЭП-103КО

Дверь ЭП-103КО Сиденье ЭП-103КО

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ограждение (каркас)

Заводской номер: Ограждение (каркас) Количество на модель: 1
Ограждение (каркас)
1
2

Номер детали на чертеже:

2

Шплинт 1,6х12.029 {ГОСТ 397-79}

Заводской номер: Шплинт 1,6х12.029 {ГОСТ 397-79} Количество на модель: 1
Шплинт 1,6х12.029 {ГОСТ 397-79}
1
3

Номер детали на чертеже:

3

Шайба С.6х1,2.04.029 {ГОСТ 11371-78}

Заводской номер: Шайба С.6х1,2.04.029 {ГОСТ 11371-78} Количество на модель: 1
Шайба С.6х1,2.04.029 {ГОСТ 11371-78}
1
4

Номер детали на чертеже:

4

Гайка М8.6Н.5.029 {ГОСТ 2524-70}

Заводской номер: Гайка М8.6Н.5.029 {ГОСТ 2524-70} Количество на модель: 1
Гайка М8.6Н.5.029 {ГОСТ 2524-70}
1
5

Номер детали на чертеже:

5

Шайба 8 65Г 029 {ГОСТ 6402-70}

Заводской номер: Шайба 8 65Г 029 {ГОСТ 6402-70} Количество на модель: 1
Шайба 8 65Г 029 {ГОСТ 6402-70}
1
6

Номер детали на чертеже:

6

Кронштейн

Заводской номер: 103К.00.07.035 Количество на модель: 1
103К.00.07.035
1
7

Номер детали на чертеже:

7

Болт М8-6ех60.46.029 {ГОСТ 7796-70}

Заводской номер: Болт М8-6ех60.46.029 {ГОСТ 7796-70} Количество на модель: 1
Болт М8-6ех60.46.029 {ГОСТ 7796-70}
1
8

Номер детали на чертеже:

8

Пружина

Заводской номер: 103К.00.07.021 Количество на модель: 1
103К.00.07.021
1
9

Номер детали на чертеже:

9

Ось 6-6b12х55.30ХГСА.2.35,5... 40,5.Кд9.хр {ГОСТ 9650-80}

Заводской номер: Ось 6-6b12х55.30ХГСА.2.35,5... 40,5.Кд9.хр {ГОСТ 9650-80} Количество на модель: 1
Ось 6-6b12х55.30ХГСА.2.35,5... 40,5.Кд9.хр {ГОСТ 9650-80}
1
10

Номер детали на чертеже:

10

Ось 6-8b12х55.16ХСН.2.29,0... 36,5.Кд9.хр {ГОСТ 9650-80}

Заводской номер: Ось 6-8b12х55.16ХСН.2.29,0... 36,5.Кд9.хр {ГОСТ 9650-80} Количество на модель: 1
Ось 6-8b12х55.16ХСН.2.29,0... 36,5.Кд9.хр {ГОСТ 9650-80}
1
11

Номер детали на чертеже:

11

Защелка

Заводской номер: 103К.00.07.022 Количество на модель: 1
103К.00.07.022
1
12

Номер детали на чертеже:

12

Шайба С.8х1,5.01.08кп.029 {ГОСТ 11371-78}

Заводской номер: Шайба С.8х1,5.01.08кп.029 {ГОСТ 11371-78} Количество на модель: 1
Шайба С.8х1,5.01.08кп.029 {ГОСТ 11371-78}
1
13

Номер детали на чертеже:

13

Шплинт 2х12.029 {ГОСТ 397-79}

Заводской номер: Шплинт 2х12.029 {ГОСТ 397-79} Количество на модель: 1
Шплинт 2х12.029 {ГОСТ 397-79}
1
14

Номер детали на чертеже:

14

Болт М10-8gх20.46.06 {ГОСТ 7796-70}

Заводской номер: Болт М10-8gх20.46.06 {ГОСТ 7796-70} Количество на модель: 4
Болт М10-8gх20.46.06 {ГОСТ 7796-70}
4
15

Номер детали на чертеже:

15

Шайба 10 65Г 06 {ГОСТ 6402-70}

Заводской номер: Шайба 10 65Г 06 {ГОСТ 6402-70} Количество на модель: 4
Шайба 10 65Г 06 {ГОСТ 6402-70}
4
