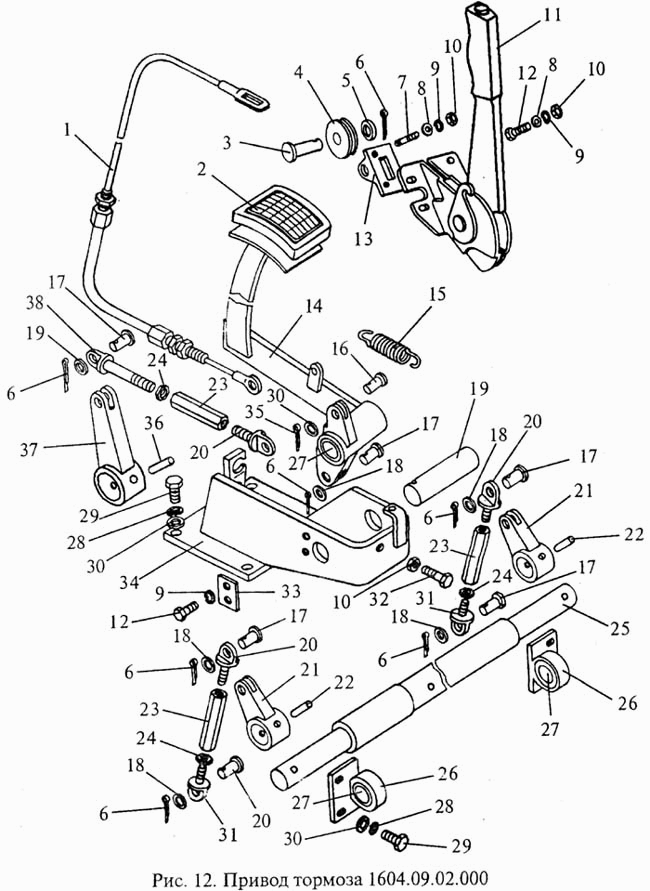

Привод тормоза ДП-1604

Колесо 1616.03.00.010 ДП-1604 Трос ДП-1604

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Трос

Заводской номер: 1604.09.02.020 Количество на модель: 1
1604.09.02.020
1
2

Номер детали на чертеже:

2

Накладка

Заводской номер: 103К.00.05.101 Количество на модель: 1
103К.00.05.101
1
3

Номер детали на чертеже:

3

Ось 6-10f9х36.45-Хим.Фос.прм {ГОСТ 9650-80}

Заводской номер: Ось 6-10f9х36.45-Хим.Фос.прм {ГОСТ 9650-80} Количество на модель: 1
Ось 6-10f9х36.45-Хим.Фос.прм {ГОСТ 9650-80}
1
4

Номер детали на чертеже:

4

Ролик

Заводской номер: 103.00.05.063 Количество на модель: 1
103.00.05.063
1
5

Номер детали на чертеже:

5

Шайба 10.02.Ст3кп.06 {ГОСТ 11371-78}

Заводской номер: Шайба 10.02.Ст3кп.06 {ГОСТ 11371-78} Количество на модель: 1
Шайба 10.02.Ст3кп.06 {ГОСТ 11371-78}
1
6

Номер детали на чертеже:

6

Шплинт 3,2х20.06 {ГОСТ 397-79}

Заводской номер: Шплинт 3,2х20.06 {ГОСТ 397-79} Количество на модель: 7
Шплинт 3,2х20.06 {ГОСТ 397-79}
7
7

Номер детали на чертеже:

7

Шпилька 2М6-6gх16.66.06 {ГОСТ 22034-76}

Заводской номер: Шпилька 2М6-6gх16.66.06 {ГОСТ 22034-76} Количество на модель: 2
Шпилька 2М6-6gх16.66.06 {ГОСТ 22034-76}
2
8

Номер детали на чертеже:

8

Шайба 2,5-6-14-Ц {ОСТ 1.34505-80}

Заводской номер: Шайба 2,5-6-14-Ц {ОСТ 1.34505-80} Количество на модель: 4
Шайба 2,5-6-14-Ц {ОСТ 1.34505-80}
4
9

Номер детали на чертеже:

9

Шайба 6 65Г 06 {ГОСТ 6402-70}

Заводской номер: Шайба 6 65Г 06 {ГОСТ 6402-70} Количество на модель: 6
Шайба 6 65Г 06 {ГОСТ 6402-70}
6
10

Номер детали на чертеже:

10

Гайка 6-Кд {ОСТ 1.33025-80}

Заводской номер: Гайка 6-Кд {ОСТ 1.33025-80} Количество на модель: 5
Гайка 6-Кд {ОСТ 1.33025-80}
5
11

Номер детали на чертеже:

11

Рукоятка

Заводской номер: 1600.09.02.060 Количество на модель: 1
1600.09.02.060
1
12

Номер детали на чертеже:

12

Болт М6-8gх12.46.06 {ГОСТ 7805-70}

Заводской номер: Болт М6-8gх12.46.06 {ГОСТ 7805-70} Количество на модель: 4
Болт М6-8gх12.46.06 {ГОСТ 7805-70}
4
13

Номер детали на чертеже:

13

Кронштейн

Заводской номер: 103К.00.05.00.009 Количество на модель: 1
103К.00.05.00.009
1
14

Номер детали на чертеже:

14

Педаль

Заводской номер: 1604.09.02.080 Количество на модель: 1
1604.09.02.080
1
15

Номер детали на чертеже:

15

Пружина

Заводской номер: 2054.05.00.014 Количество на модель: 1
2054.05.00.014
1
16

Номер детали на чертеже:

16

Ось 6-8f9х20.40Х2.31,0.. .37,5-Хим.Фос.прм {ГОСТ 9650-80}

Заводской номер: Ось 6-8f9х20.40Х2.31,0.. .37,5-Хим.Фос.прм {ГОСТ 9650-80} Количество на модель: 1
Ось 6-8f9х20.40Х2.31,0.. .37,5-Хим.Фос.прм {ГОСТ 9650-80}
1
17

Номер детали на чертеже:

17

Ось 6-10f9х25.40Х2.31,0...37,5-Хим.Фос.прм {ГОСТ 9650-80}

Заводской номер: Ось 6-10f9х25.40Х2.31,0...37,5-Хим.Фос.прм {ГОСТ 9650-80} Количество на модель: 1
Ось 6-10f9х25.40Х2.31,0...37,5-Хим.Фос.прм {ГОСТ 9650-80}
1
18

Номер детали на чертеже:

18

Шайба 0,5-10-16-Ц {ОСТ 1.34505-80}

Заводской номер: Шайба 0,5-10-16-Ц {ОСТ 1.34505-80} Количество на модель: 6
Шайба 0,5-10-16-Ц {ОСТ 1.34505-80}
6
19

Номер детали на чертеже:

19

Ось

Заводской номер: 2054.05.00.011 Количество на модель: 1
2054.05.00.011
1
20

Номер детали на чертеже:

20

Тяга

Заводской номер: 1602.09.02.001 Количество на модель: 3
1602.09.02.001
3
21

Номер детали на чертеже:

21

Рычаг

Заводской номер: 1602.09.02.050 Количество на модель: 2
1602.09.02.050
2
22

Номер детали на чертеже:

22

Штифт 1-8-36-Хим.Окс {ОСТ 1.35000-78}

Заводской номер: Штифт 1-8-36-Хим.Окс {ОСТ 1.35000-78} Количество на модель: 2
Штифт 1-8-36-Хим.Окс {ОСТ 1.35000-78}
2
23

Номер детали на чертеже:

23

Муфта

Заводской номер: 1602.09.02.002 Количество на модель: 3
1602.09.02.002
3
24

Номер детали на чертеже:

24

Гайка 8-Кд {ОСТ 1.33025-80}

Заводской номер: Гайка 8-Кд {ОСТ 1.33025-80} Количество на модель: 3
Гайка 8-Кд {ОСТ 1.33025-80}
3
25

Номер детали на чертеже:

25

Вал

Заводской номер: 1602.09.02.021 Количество на модель: 1
1602.09.02.021
1
26

Номер детали на чертеже:

26

Кронштейн

Заводской номер: 1602.09.02.040 Количество на модель: 2
1602.09.02.040
2
27

Номер детали на чертеже:

27

Втулка

Заводской номер: 1602.09.02.043 Количество на модель: 4
1602.09.02.043
4
28

Номер детали на чертеже:

28

Шайба 8 65Г 06 {ГОСТ 6402-70}

Заводской номер: Шайба 8 65Г 06 {ГОСТ 6402-70} Количество на модель: 8
Шайба 8 65Г 06 {ГОСТ 6402-70}
8
29

Номер детали на чертеже:

29

Болт М8-6ех20.109.40Х.029 {ГОСТ 7796-70}

Заводской номер: Болт М8-6ех20.109.40Х.029 {ГОСТ 7796-70} Количество на модель: 8
Болт М8-6ех20.109.40Х.029 {ГОСТ 7796-70}
8
30

Номер детали на чертеже:

30

Шайба 0,8-8-14-Ц {ОСТ 1.34505-80}

Заводской номер: Шайба 0,8-8-14-Ц {ОСТ 1.34505-80} Количество на модель: 9
Шайба 0,8-8-14-Ц {ОСТ 1.34505-80}
9
31

Номер детали на чертеже:

31

Тяга

Заводской номер: 1602.09.02.001-01 Количество на модель: 2
1602.09.02.001-01
2
32

Номер детали на чертеже:

32

Винт 6-34-Хим.Фос.прм {ОСТ 1.31501-80}

Заводской номер: Винт 6-34-Хим.Фос.прм {ОСТ 1.31501-80} Количество на модель: 1
Винт 6-34-Хим.Фос.прм {ОСТ 1.31501-80}
1
33

Номер детали на чертеже:

33

Планка

Заводской номер: 2054.05.00.012 Количество на модель: 1
2054.05.00.012
1
34

Номер детали на чертеже:

34

Кронштейн

Заводской номер: 1601.09.02070 Количество на модель: 1
1601.09.02070
1
35

Номер детали на чертеже:

35

Шплинт 2х16.06 {ГОСТ 397-79}

Заводской номер: Шплинт 2х16.06 {ГОСТ 397-79} Количество на модель: 1
Шплинт 2х16.06 {ГОСТ 397-79}
1
36

Номер детали на чертеже:

36

Штифт 1-8-45-Хим.Окс {ОСТ 1.35000-78}

Заводской номер: Штифт 1-8-45-Хим.Окс {ОСТ 1.35000-78} Количество на модель: 1
Штифт 1-8-45-Хим.Окс {ОСТ 1.35000-78}
1
37

Номер детали на чертеже:

37

Рычаг

Заводской номер: 1602.09.02.030 Количество на модель: 1
1602.09.02.030
1
38

Номер детали на чертеже:

38

Тяга

Заводской номер: 1602.09.02.001-02 Количество на модель: 1
1602.09.02.001-02
1
