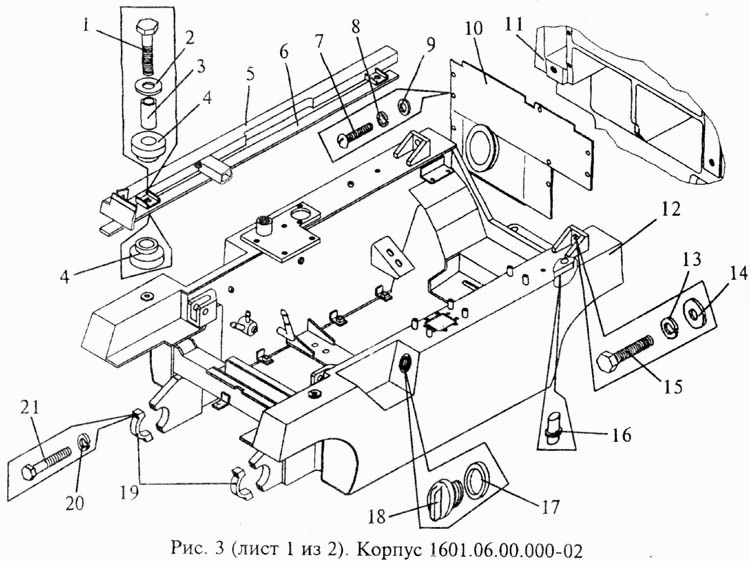

Корпус ДП-1604

Сиденье ДП-1604 Корпус ДП-1604

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт М12-6ех50.56.029 {ГОСТ 7796-70}

Заводской номер: Болт М12-6ех50.56.029 {ГОСТ 7796-70} Количество на модель: 4
Болт М12-6ех50.56.029 {ГОСТ 7796-70}
4
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 1604.00.00.002 Количество на модель: 4
1604.00.00.002
4
3

Номер детали на чертеже:

3

Втулка

Заводской номер: 1604.00.00.009 Количество на модель: 4
1604.00.00.009
4
4

Номер детали на чертеже:

4

Амортизатор

Заводской номер: 1604.00.00.001 Количество на модель: 8
1604.00.00.001
8
5

Номер детали на чертеже:

5

Рама

Заводской номер: 1604.00.00.200 Количество на модель: 1
1604.00.00.200
1
6

Номер детали на чертеже:

6

Прокладка (50х870) мм

Заводской номер: 1604.00.00.233 Количество на модель: 1
1604.00.00.233
1
6

Номер детали на чертеже:

6

Прокладка (50х263) мм

Заводской номер: 1604.00.00.234 Количество на модель: 1
1604.00.00.234
1
6

Номер детали на чертеже:

6

Прокладка (50х1445) мм

Заводской номер: 1604.00.00.235 Количество на модель: 1
1604.00.00.235
1
7

Номер детали на чертеже:

7

Винт 8-14-Кд {ОСТ 1.31528-80}

Заводской номер: Винт 8-14-Кд {ОСТ 1.31528-80} Количество на модель: 8
Винт 8-14-Кд {ОСТ 1.31528-80}
8
8

Номер детали на чертеже:

8

Шайба 8 65Г 06 {ГОСТ 6402-70}

Заводской номер: Шайба 8 65Г 06 {ГОСТ 6402-70} Количество на модель: 8
Шайба 8 65Г 06 {ГОСТ 6402-70}
8
9

Номер детали на чертеже:

9

Шайба С.8х1,5.01.08кп.06 {ГОСТ 11371-78}

Заводской номер: Шайба С.8х1,5.01.08кп.06 {ГОСТ 11371-78} Количество на модель: 8
Шайба С.8х1,5.01.08кп.06 {ГОСТ 11371-78}
8
10

Номер детали на чертеже:

10

Перегородка

Заводской номер: 1604.00.00.080 Количество на модель: 1
1604.00.00.080
1
11

Номер детали на чертеже:

11

Противовес

Заводской номер: 1604.00.00.010 Количество на модель: 1
1604.00.00.010
1
12

Номер детали на чертеже:

12

Корпус

Заводской номер: 1601.06.00.000-02 Количество на модель: 1
1601.06.00.000-02
1
13

Номер детали на чертеже:

13

Шайба С.20.04.029 {ГОСТ 11371-78}

Заводской номер: Шайба С.20.04.029 {ГОСТ 11371-78} Количество на модель: 2
Шайба С.20.04.029 {ГОСТ 11371-78}
2
14

Номер детали на чертеже:

14

Шайба 20 65Г 029 {ГОСТ 6402-70}

Заводской номер: Шайба 20 65Г 029 {ГОСТ 6402-70} Количество на модель: 2
Шайба 20 65Г 029 {ГОСТ 6402-70}
2
15

Номер детали на чертеже:

15

Болт М20-6ех50.56.029 {ГОСТ 7796-70}

Заводской номер: Болт М20-6ех50.56.029 {ГОСТ 7796-70} Количество на модель: 4
Болт М20-6ех50.56.029 {ГОСТ 7796-70}
4
16

Номер детали на чертеже:

16

Штифт

Заводской номер: 1601.06.00.056 Количество на модель: 2
1601.06.00.056
2
17

Номер детали на чертеже:

17

Кольцо

Заводской номер: 1602.00.00.042 Количество на модель: 2
1602.00.00.042
2
18

Номер детали на чертеже:

18

Крышка

Заводской номер: 1602.00.00.041 Количество на модель: 1
1602.00.00.041
1
19

Номер детали на чертеже:

19

Крышка

Заводской номер: 1600.06.01.004 Количество на модель: 2
1600.06.01.004
2
20

Номер детали на чертеже:

20

Шайба 16 65Г 029 {ГОСТ 6402-70}

Заводской номер: Шайба 16 65Г 029 {ГОСТ 6402-70} Количество на модель: 4
Шайба 16 65Г 029 {ГОСТ 6402-70}
4
21

Номер детали на чертеже:

21

Болт М16-6ех55.56.029 {ГОСТ 7796-70}

Заводской номер: Болт М16-6ех55.56.029 {ГОСТ 7796-70} Количество на модель: 4
Болт М16-6ех55.56.029 {ГОСТ 7796-70}
4
