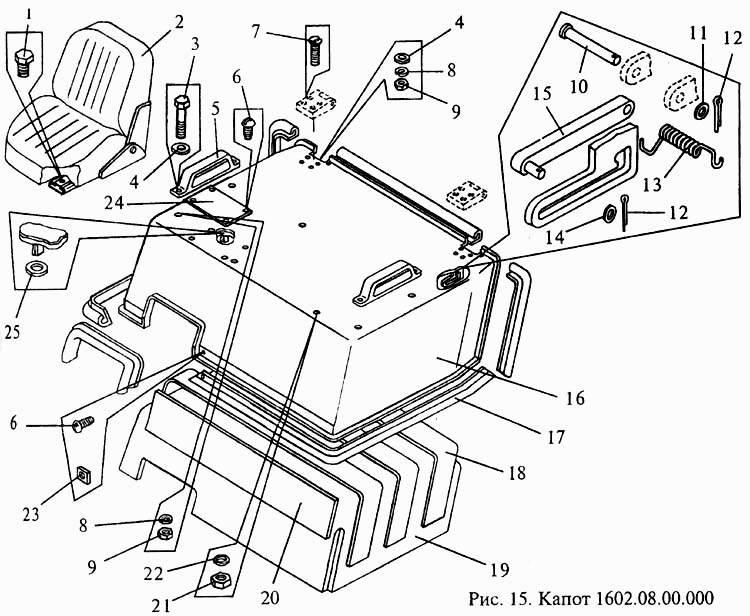

Капот ДП-1604

Корпус ДП-1604 Кожух ДП-1604

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт М8-8gх14.46.06 {ГОСТ 7796-70}

Заводской номер: Болт М8-8gх14.46.06 {ГОСТ 7796-70} Количество на модель: 4
Болт М8-8gх14.46.06 {ГОСТ 7796-70}
4
2

Номер детали на чертеже:

2

Сиденье

Заводской номер: 103К.00.29.000 Количество на модель: 1
103К.00.29.000
1
3

Номер детали на чертеже:

3

Болт 6-22-Ц {ОСТ 1.31102-80}

Заводской номер: Болт 6-22-Ц {ОСТ 1.31102-80} Количество на модель: 4
Болт 6-22-Ц {ОСТ 1.31102-80}
4
4

Номер детали на чертеже:

4

Шайба 6х1,5.04.029 {ГОСТ 6958-78}

Заводской номер: Шайба 6х1,5.04.029 {ГОСТ 6958-78} Количество на модель: 12
Шайба 6х1,5.04.029 {ГОСТ 6958-78}
12
5

Номер детали на чертеже:

5

Ручка

Заводской номер: 1216.00.00.013 Количество на модель: 2
1216.00.00.013
2
6

Номер детали на чертеже:

6

Винт 4-10-Ц {ОСТ 1.31566-80}

Заводской номер: Винт 4-10-Ц {ОСТ 1.31566-80} Количество на модель: 8
Винт 4-10-Ц {ОСТ 1.31566-80}
8
7

Номер детали на чертеже:

7

Винт 6-26-Кд {ОСТ 1.31542-80}

Заводской номер: Винт 6-26-Кд {ОСТ 1.31542-80} Количество на модель: 8
Винт 6-26-Кд {ОСТ 1.31542-80}
8
8

Номер детали на чертеже:

8

Шайба 6 65Г 029 {ГОСТ 6402-70}

Заводской номер: Шайба 6 65Г 029 {ГОСТ 6402-70} Количество на модель: 12
Шайба 6 65Г 029 {ГОСТ 6402-70}
12
9

Номер детали на чертеже:

9

Гайка 6-Кд {ОСТ 1.33025-80}

Заводской номер: Гайка 6-Кд {ОСТ 1.33025-80} Количество на модель: 12
Гайка 6-Кд {ОСТ 1.33025-80}
12
10

Номер детали на чертеже:

10

Ось

Заводской номер: 1602.08.00.013 Количество на модель: 1
1602.08.00.013
1
11

Номер детали на чертеже:

11

Шайба С.8х1,5.01.08кп.029 {ГОСТ 11371-78}

Заводской номер: Шайба С.8х1,5.01.08кп.029 {ГОСТ 11371-78} Количество на модель: 1
Шайба С.8х1,5.01.08кп.029 {ГОСТ 11371-78}
1
12

Номер детали на чертеже:

12

Шплинт 2х16.029 {ГОСТ 397-79}

Заводской номер: Шплинт 2х16.029 {ГОСТ 397-79} Количество на модель: 2
Шплинт 2х16.029 {ГОСТ 397-79}
2
13

Номер детали на чертеже:

13

Пружина

Заводской номер: 1602.08.00.014 Количество на модель: 1
1602.08.00.014
1
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 1602.16.00.005 Количество на модель: 2
1602.16.00.005
2
15

Номер детали на чертеже:

15

Опора

Заводской номер: 1602.08.03.000 Количество на модель: 1
1602.08.03.000
1
16

Номер детали на чертеже:

16

Кожух

Заводской номер: 1602.08.01.000 Количество на модель: 1
1602.08.01.000
1
17

Номер детали на чертеже:

17

Профиль

Заводской номер: 1602.08.00.023 Количество на модель: 1
1602.08.00.023
1
18

Номер детали на чертеже:

18

Прокладка

Заводской номер: 1602.08.00.021 Количество на модель: 3
1602.08.00.021
3
19

Номер детали на чертеже:

19

Обивка

Заводской номер: 1602.08.00.019 Количество на модель: 1
1602.08.00.019
1
20

Номер детали на чертеже:

20

Прокладка

Заводской номер: 1602.08.00.022 Количество на модель: 1
1602.08.00.022
1
21

Номер детали на чертеже:

21

Гайка 8-Кд {ОСТ 1.33017-80}

Заводской номер: Гайка 8-Кд {ОСТ 1.33017-80} Количество на модель: 4
Гайка 8-Кд {ОСТ 1.33017-80}
4
22

Номер детали на чертеже:

22

Шайба 8 65Г 029 {ГОСТ 6402-70}

Заводской номер: Шайба 8 65Г 029 {ГОСТ 6402-70} Количество на модель: 4
Шайба 8 65Г 029 {ГОСТ 6402-70}
4
23

Номер детали на чертеже:

23

Пластина

Заводской номер: 1602.08.00.015 Количество на модель: 4
1602.08.00.015
4
24

Номер детали на чертеже:

24

Табличка

Заводской номер: 1602.08.00.016 Количество на модель: 1
1602.08.00.016
1
25

Номер детали на чертеже:

25

Шайба 2,5-6-22-Кд {ОСТ 1.34505-80}

Заводской номер: Шайба 2,5-6-22-Кд {ОСТ 1.34505-80} Количество на модель: 6
Шайба 2,5-6-22-Кд {ОСТ 1.34505-80}
6
