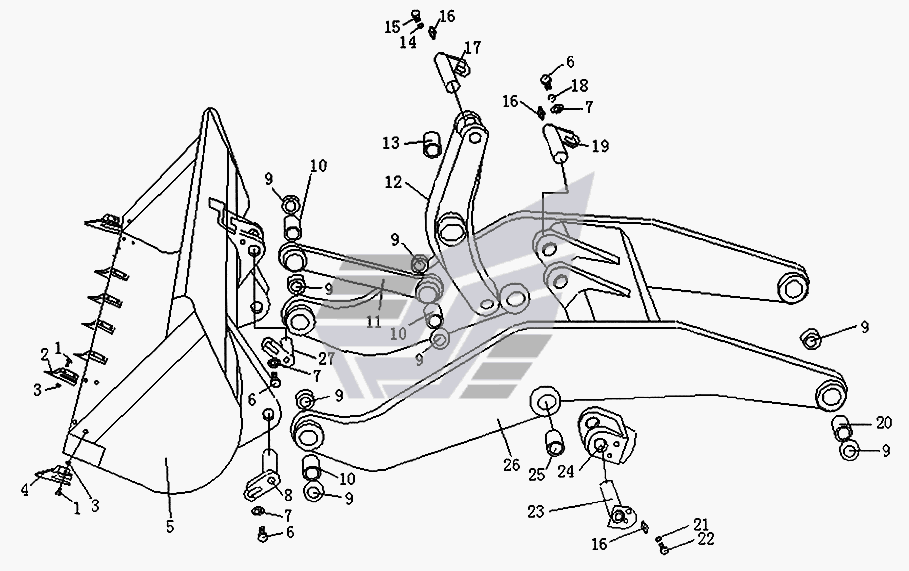

Установка рабочего оборудования XZ636. Каталог 2008г.

Установка электрической системы XZ636 Ковш 2,2 м3 XZ636

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт М16х60 GB5783-86

Заводской номер: B0100016060 Количество на модель: 16
B0100016060
16
2

Номер детали на чертеже:

2

Зубец

Заводской номер: Z0105310512 Количество на модель: 7
Z0105310512
7
3

Номер детали на чертеже:

3

Гайка М16 GB6170-86

Заводской номер: B0300116001 Количество на модель: 16
B0300116001
16
4

Номер детали на чертеже:

4

Зубец

Заводской номер: Z0105310513 Количество на модель: 2
Z0105310513
2
5

Номер детали на чертеже:

5

Ковш

Заводской номер: Z0105310500 Количество на модель: 1
Z0105310500
1
6

Номер детали на чертеже:

6

Болт М16х35 GB5783-86

Заводской номер: B0100016035 Количество на модель: 4
B0100016035
4
7

Номер детали на чертеже:

7

Стопорная шайба 16 GB95-85

Заводской номер: B0200216003 Количество на модель: 4
B0200216003
4
8

Номер детали на чертеже:

8

Установка осевого вала

Заводской номер: Z0105311200 Количество на модель: 3
Z0105311200
3
9

Номер детали на чертеже:

9

Установочная прокладка

Заводской номер: W0105311301 Количество на модель: 10
W0105311301
10
10

Номер детали на чертеже:

10

Втулка I

Заводской номер: Z0105310601 Количество на модель: 2
Z0105310601
2
11

Номер детали на чертеже:

11

Соединительный стержень

Заводской номер: Z0105310700 Количество на модель: 1
Z0105310700
1
12

Номер детали на чертеже:

12

Качающийся рычаг

Заводской номер: Z0105310300 Количество на модель: 1
Z0105310300
1
13

Номер детали на чертеже:

13

Втулка

Заводской номер: Z0105310603 Количество на модель: 1
Z0105310603
1
14

Номер детали на чертеже:

14

Шайба 16 GB93-87

Заводской номер: B0200116003 Количество на модель: 4
B0200116003
4
16

Номер детали на чертеже:

16

Масленка М10х1 GB1152-79

Заводской номер: B1100110001 Количество на модель: 8
B1100110001
8
17

Номер детали на чертеже:

17

Установка осевого вала

Заводской номер: Z0105311201 Количество на модель: 2
Z0105311201
2
18

Номер детали на чертеже:

18

Стопорная шайба 20 GB/T858-1988

Заводской номер: B0200120003 Количество на модель: 4
B0200120003
4
19

Номер детали на чертеже:

19

Вал качающегося рычага

Заводской номер: Z0105311203 Количество на модель: 1
Z0105311203
1
20

Номер детали на чертеже:

20

Втулка III

Заводской номер: Z0105310604 Количество на модель: 2
Z0105310604
2
21

Номер детали на чертеже:

21

Шайба 12 GB93-87

Заводской номер: B0200112003 Количество на модель: 4
B0200112003
4
22

Номер детали на чертеже:

22

Болт М12х25 GB5781-86

Заводской номер: B0100012025 Количество на модель: 4
B0100012025
4
23

Номер детали на чертеже:

23

Установка осевого вала

Заводской номер: Z0105311202 Количество на модель: 2
Z0105311202
2
24

Номер детали на чертеже:

24

Головка цилиндра

Заводской номер: Z0105311101 Количество на модель: 2
Z0105311101
2
25

Номер детали на чертеже:

25

Втулка II

Заводской номер: Z0105310602 Количество на модель: 2
Z0105310602
2
26

Номер детали на чертеже:

26

Подъемный рычаг

Заводской номер: Z0105310600 Количество на модель: 1
Z0105310600
1
27

Номер детали на чертеже:

27

Установка осевого вала

Заводской номер: Z0105311204 Количество на модель: 1
Z0105311204
1
