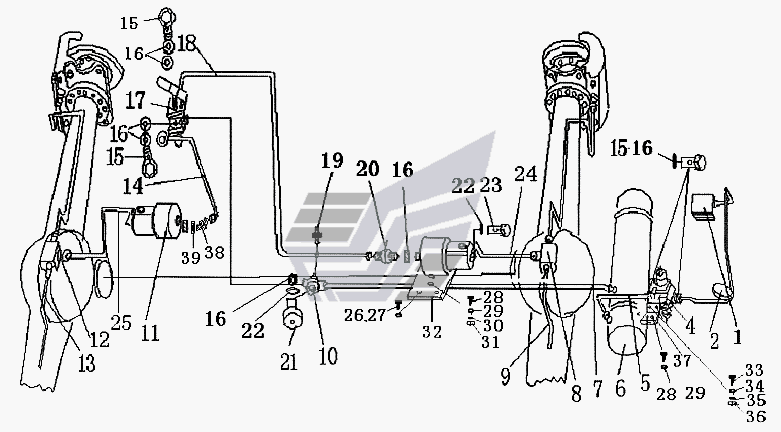

Установка тормозной системы XZ636. Каталог 2008г.

Установка масляного бака XZ636 Установка рычажных ножниц XZ636

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Соединение воздухоочистителя

Заводской номер: Z0104322001 Количество на модель: 1
Z0104322001
1
2

Номер детали на чертеже:

2

Воздушная выходная труба компрессора А13-600 (0°А+0°Q)

Заводской номер: W0104322101 Количество на модель: 1
W0104322101
1
4

Номер детали на чертеже:

4

Разгрузочный клапан

Заводской номер: Z0104311002 Количество на модель: 1
Z0104311002
1
5

Номер детали на чертеже:

5

Труба впускная ресивера

Заводской номер: W0104322201 Количество на модель: 1
W0104322201
1
6

Номер детали на чертеже:

6

Ресивер

Заводской номер: 63605034 Количество на модель: 1
63605034
1
7

Номер детали на чертеже:

7

Шланг тормоза А13-2800 (0°А+0°Q)

Заводской номер: W0104322518 Количество на модель: 1
W0104322518
1
8

Номер детали на чертеже:

8

3-путевое соединение передней и задней оси

Заводской номер: Z0104322801 Количество на модель: 1
Z0104322801
1
9

Номер детали на чертеже:

9

Трубка заднего тормоза

Заводской номер: W0104322701 Количество на модель: 2
W0104322701
2
10

Номер детали на чертеже:

10

4-путевое соединение

Заводской номер: Z0104322010 Количество на модель: 1
Z0104322010
1
11

Номер детали на чертеже:

11

Усилитель

Заводской номер: 63605033 Количество на модель: 2
63605033
2
12

Номер детали на чертеже:

12

3-путевой соединитель передней и задней оси

Заводской номер: W0104322801 Количество на модель: 1
W0104322801
1
13

Номер детали на чертеже:

13

Масляная труба переднего тормоза

Заводской номер: W01043227010 Количество на модель: 2
W01043227010
2
14

Номер детали на чертеже:

14

Шланг тормоза А13-1000 (0°А+0°Q)

Заводской номер: W0104322618 Количество на модель: 1
W0104322618
1
15

Номер детали на чертеже:

15

Полый болт М22х1,5х35

Заводской номер: B0100522035 Количество на модель: 2
B0100522035
2
16

Номер детали на чертеже:

16

Комбинационная шайба (D=22)

Заводской номер: B1600012200 Количество на модель: 6
B1600012200
6
17

Номер детали на чертеже:

17

Тормозной клапан контроля воздуха

Заводской номер: W0104304901 Количество на модель: 1
W0104304901
1
18

Номер детали на чертеже:

18

Шланг тормоза А13–1400 (0°А+0°Q)

Заводской номер: W0104322619 Количество на модель: 1
W0104322619
1
19

Номер детали на чертеже:

19

Соединитель трубы сжатого воздуха

Заводской номер: Z01043060019 Количество на модель: 1
Z01043060019
1
20

Номер детали на чертеже:

20

Соединитель

Заводской номер: Z0105322021 Количество на модель: 2
Z0105322021
2
21

Номер детали на чертеже:

21

Соединитель сирены

Заводской номер: Z0105322022 Количество на модель: 1
Z0105322022
1
22

Номер детали на чертеже:

22

Комбинационная шайба (D=12)

Заводской номер: B1600011200 Количество на модель: 5
B1600011200
5
23

Номер детали на чертеже:

23

Полый болт М12х1,5х30

Заводской номер: B0100512030 Количество на модель: 2
B0100512030
2
24

Номер детали на чертеже:

24

Стальная труба I

Заводской номер: W01053220240 Количество на модель: 1
W01053220240
1
25

Номер детали на чертеже:

25

Стальная труба II

Заводской номер: W01053220250 Количество на модель: 1
W01053220250
1
26

Номер детали на чертеже:

26

Болт М12х30 GB30-30-76

Заводской номер: B0100012030 Количество на модель: 2
B0100012030
2
27

Номер детали на чертеже:

27

Шайба 12 GB93-87

Заводской номер: B0200112003 Количество на модель: 2
B0200112003
2
28

Номер детали на чертеже:

28

Болт М10х30 GB5781-86

Заводской номер: B0100010030 Количество на модель: 4
B0100010030
4
29

Номер детали на чертеже:

29

Стопорная шайба 10 GB93-87

Заводской номер: B0200210003 Количество на модель: 4
B0200210003
4
30

Номер детали на чертеже:

30

Пружинная шайба 10 GB93-87

Заводской номер: B0200110003 Количество на модель: 4
B0200110003
4
31

Номер детали на чертеже:

31

Гайка М10 GB173-86

Заводской номер: B0300110000 Количество на модель: 2
B0300110000
2
32

Номер детали на чертеже:

32

Фиксатор усилителя

Заводской номер: W63605031032 Количество на модель: 1
W63605031032
1
33

Номер детали на чертеже:

33

Болт М8х90 GB5783-86

Заводской номер: B0100008090 Количество на модель: 2
B0100008090
2
34

Номер детали на чертеже:

34

Стопорная шайба 8 GB95-85

Заводской номер: B0200208003 Количество на модель: 10
B0200208003
10
35

Номер детали на чертеже:

35

Шайба 8 GB93-87

Заводской номер: B0200108003 Количество на модель: 2
B0200108003
2
36

Номер детали на чертеже:

36

Гайка M8

Заводской номер: B0300108000 Количество на модель: 2
B0300108000
2
37

Номер детали на чертеже:

37

Зажимное приспособление разгрузочного клапана

Заводской номер: W63605031037 Количество на модель: 1
W63605031037
1
38

Номер детали на чертеже:

38

Соединитель

Заводской номер: W63605031038 Количество на модель: 1
W63605031038
1
39

Номер детали на чертеже:

39

Гайка

Заводской номер: W63605031039 Количество на модель: 1
W63605031039
1
