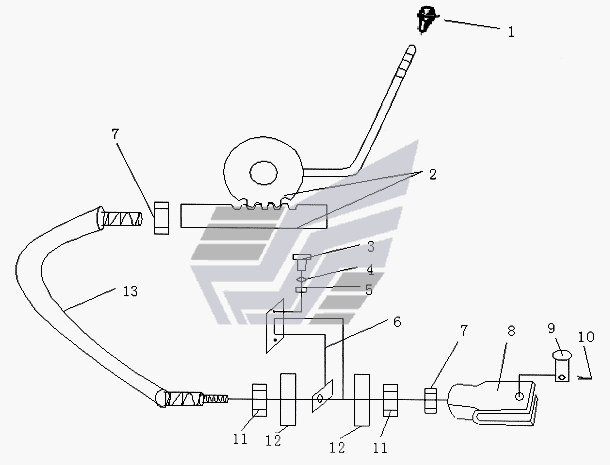

Установка рычага управления XZ636. Каталог 2008г.

Установка трансмиссионного механизма управления XZ636 Установка рулевого механизма XZ636

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рукоятка

Заводской номер: W0105308008 Количество на модель: 1
W0105308008
1
2

Номер детали на чертеже:

2

Установка рычага переключения скоростей

Заводской номер: W0105309101 Количество на модель: 1
W0105309101
1
3

Номер детали на чертеже:

3

Болт М12х30 GB30-30-76

Заводской номер: B0100012030 Количество на модель: 1
B0100012030
1
4

Номер детали на чертеже:

4

Шайба 12 GB93-87

Заводской номер: B0200112003 Количество на модель: 1
B0200112003
1
5

Номер детали на чертеже:

5

Шайба 12 GB95-85

Заводской номер: B0200212003 Количество на модель: 1
B0200212003
1
6

Номер детали на чертеже:

6

Кронштейн

Заводской номер: Z0105309006 Количество на модель: 1
Z0105309006
1
7

Номер детали на чертеже:

7

Гайка М10 GB6170-86

Заводской номер: B0300110010 Количество на модель: 1
B0300110010
1
8

Номер детали на чертеже:

8

Соединитель вилочного типа

Заводской номер: Z0105506610 Количество на модель: 1
Z0105506610
1
9

Номер детали на чертеже:

9

Ось 12х45 Gb882-86

Заводской номер: B1201012045 Количество на модель: 1
B1201012045
1
10

Номер детали на чертеже:

10

Шплинт 4х32 GB91-86

Заводской номер: B1201004032 Количество на модель: 1
B1201004032
1
11

Номер детали на чертеже:

11

Гайка М16 GB6170-86

Заводской номер: B0300116010 Количество на модель: 2
B0300116010
2
12

Номер детали на чертеже:

12

Шайба 16 GB93-87

Заводской номер: B0200116003 Количество на модель: 2
B0200116003
2
13

Номер детали на чертеже:

13

Гибкий вал

Заводской номер: Z0105506618 Количество на модель: 1
Z0105506618
1
