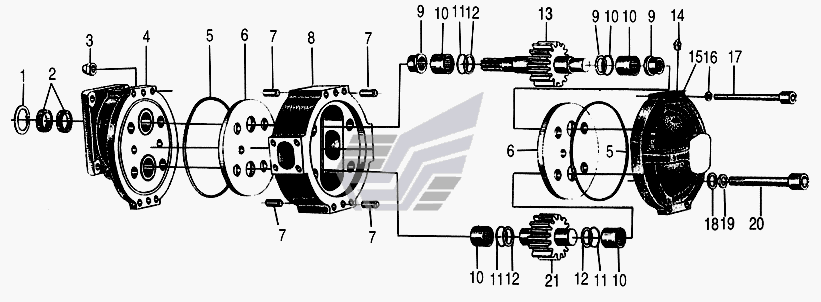

Установка насоса XZ636. Каталог 2008г.

Установка дренажного масляного фильтра XZ636 Установка трансмиссионной системы XZ636

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Упорное кольцо 62

Заводской номер: B0400106202 Количество на модель: 1
B0400106202
1
2

Номер детали на чертеже:

2

Сальник PG42х62х12

Заводской номер: B0900306212 Количество на модель: 2
B0900306212
2
3

Номер детали на чертеже:

3

Гайка М12 GB6170-86

Заводской номер: B0300112001 Количество на модель: 4
B0300112001
4
4

Номер детали на чертеже:

4

Крышка переднего насоса

Заводской номер: W0104304101 Количество на модель: 1
W0104304101
1
5

Номер детали на чертеже:

5

"О"-кольцо 190х5,7 GB1235-76

Заводской номер: B0600157190 Количество на модель: 2
B0600157190
2
6

Номер детали на чертеже:

6

Боковая пластина

Заводской номер: W0104304102 Количество на модель: 2
W0104304102
2
7

Номер детали на чертеже:

7

Штифт

Заводской номер: W0104304103 Количество на модель: 4
W0104304103
4
8

Номер детали на чертеже:

8

Блок насоса

Заводской номер: W0104304104 Количество на модель: 1
W0104304104
1
9

Номер детали на чертеже:

9

Уплотнительное кольцо

Заводской номер: W0104304105 Количество на модель: 2
W0104304105
2
10

Номер детали на чертеже:

10

Подшипник игольчатый

Заводской номер: B0706447080 Количество на модель: 4
B0706447080
4
11

Номер детали на чертеже:

11

"О"-кольцо 70х3,1 GB1235-76

Заводской номер: B0600131070 Количество на модель: 4
B0600131070
4
12

Номер детали на чертеже:

12

Стопорная шайба

Заводской номер: W0104304106 Количество на модель: 4
W0104304106
4
13

Номер детали на чертеже:

13

Шестерня ведущая

Заводской номер: W0104304107 Количество на модель: 1
W0104304107
1
14

Номер детали на чертеже:

14

Резьбовая заглушка ZG1/8"

Заводской номер: B0800000108 Количество на модель: 4
B0800000108
4
15

Номер детали на чертеже:

15

Крышка заднего насоса

Заводской номер: W0104304108 Количество на модель: 1
W0104304108
1
16

Номер детали на чертеже:

16

Шайба 12 GB93-87

Заводской номер: B0200112003 Количество на модель: 4
B0200112003
4
17

Номер детали на чертеже:

17

Винт М12х100 GB70-85

Заводской номер: B1000112100 Количество на модель: 4
B1000112100
4
18

Номер детали на чертеже:

18

Фланец

Заводской номер: W0104304109 Количество на модель: 4
W0104304109
4
19

Номер детали на чертеже:

19

Стопорная шайба 22 GB93-87

Заводской номер: B0200122003 Количество на модель: 4
B0200122003
4
20

Номер детали на чертеже:

20

Винт

Заводской номер: W0104304110 Количество на модель: 4
W0104304110
4
21

Номер детали на чертеже:

21

Ведомый механизм

Заводской номер: W0104304111 Количество на модель: 1
W0104304111
1
