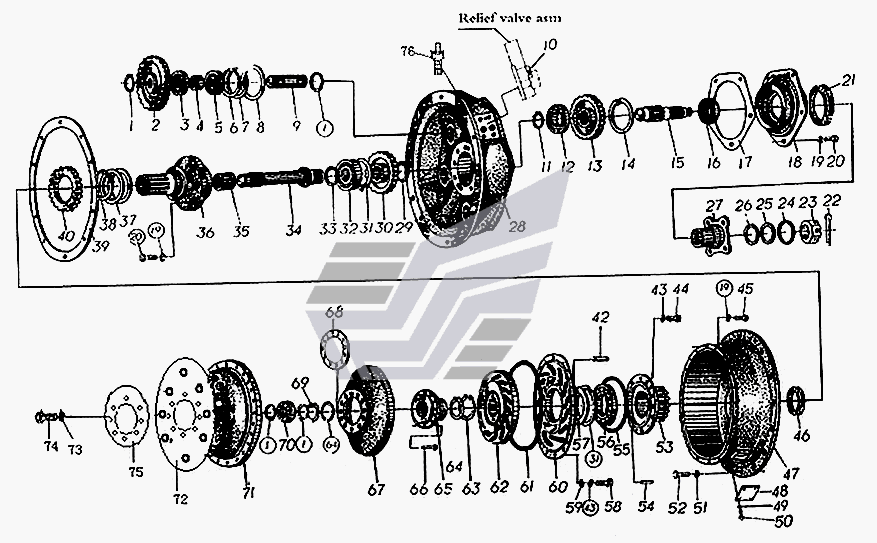

Установка преобразователя XZ636. Каталог 2008г.

Установка трансмиссионного держателя XZ636 Установка дренажного масляного фильтра XZ636

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Упорное кольцо отверстия 30 GB/T893.2-1986

Заводской номер: B0400103002 Количество на модель: 8
B0400103002
8
2

Номер детали на чертеже:

2

Шестерня ведомая

Заводской номер: W0104311039 Количество на модель: 3
W0104311039
3
3

Номер детали на чертеже:

3

Подшипник GB276-64

Заводской номер: B0702060000 Количество на модель: 3
B0702060000
3
4

Номер детали на чертеже:

4

Втулка

Заводской номер: W0104311040 Количество на модель: 3
W0104311040
3
5

Номер детали на чертеже:

5

Подшипник GB277-64

Заводской номер: B0705020600 Количество на модель: 3
B0705020600
3
6

Номер детали на чертеже:

6

Замковое кольцо

Заводской номер: W0104311004 Количество на модель: 3
W0104311004
3
7

Номер детали на чертеже:

7

Прокладка

Заводской номер: W0104311003 Количество на модель: 3
W0104311003
3
8

Номер детали на чертеже:

8

Упорное кольцо 68 GB893-76

Заводской номер: B0400106802 Количество на модель: 3
B0400106802
3
9

Номер детали на чертеже:

9

Вал ведущего насоса

Заводской номер: W0104311002 Количество на модель: 3
W0104311002
3
10

Номер детали на чертеже:

10

Установка предохранительного клапана

Заводской номер: W0104303500 Количество на модель: 1
W0104303500
1
11

Номер детали на чертеже:

11

Упорное кольцо 35 GB894-76

Заводской номер: B0400103502 Количество на модель: 1
B0400103502
1
12

Номер детали на чертеже:

12

Подшипник GB276-64

Заводской номер: B0703070000 Количество на модель: 1
B0703070000
1
13

Номер детали на чертеже:

13

Шестерня ведомая

Заводской номер: W0104311018 Количество на модель: 1
W0104311018
1
14

Номер детали на чертеже:

14

Упорное кольцо 90 GB893-76

Заводской номер: B0400109002 Количество на модель: 1
B0400109002
1
15

Номер детали на чертеже:

15

Выходной вал

Заводской номер: W0104311015 Количество на модель: 1
W0104311015
1
16

Номер детали на чертеже:

16

Подшипник GB276-64

Заводской номер: B0703080000 Количество на модель: 1
B0703080000
1
17

Номер детали на чертеже:

17

Уплотнительная прокладка

Заводской номер: W0104311007 Количество на модель: 1
W0104311007
1
18

Номер детали на чертеже:

18

Герметичный фланец

Заводской номер: W0104311011 Количество на модель: 1
W0104311011
1
19

Номер детали на чертеже:

19

Шайба 12 GB93-87

Заводской номер: B0200112003 Количество на модель: 23
B0200112003
23
20

Номер детали на чертеже:

20

Болт М12х30 GB30-30-76

Заводской номер: B0100012030 Количество на модель: 11
B0100012030
11
21

Номер детали на чертеже:

21

Сальник 55х82х22

Заводской номер: B0900108222 Количество на модель: 1
B0900108222
1
22

Номер детали на чертеже:

22

Шплинт 5х45 GB91-76

Заводской номер: B1201005045 Количество на модель: 1
B1201005045
1
23

Номер детали на чертеже:

23

Шестигранная гайка М24х1,5

Заводской номер: B0300324015 Количество на модель: 1
B0300324015
1
24

Номер детали на чертеже:

24

Шайба

Заводской номер: W0104311016 Количество на модель: 1
W0104311016
1
25

Номер детали на чертеже:

25

Уплотнительная прокладка

Заводской номер: W0104311017 Количество на модель: 1
W0104311017
1
26

Номер детали на чертеже:

26

Шайба

Заводской номер: W0104311013 Количество на модель: 1
W0104311013
1
27

Номер детали на чертеже:

27

Соединительный фланец на выходном вале

Заводской номер: W0104311012 Количество на модель: 1
W0104311012
1
28

Номер детали на чертеже:

28

Корпус

Заводской номер: W0104311001 Количество на модель: 1
W0104311001
1
29

Номер детали на чертеже:

29

Уплотнительное кольцо 48 GB894-76

Заводской номер: B0400104802 Количество на модель: 1
B0400104802
1
30

Номер детали на чертеже:

30

Шестерня ведущая

Заводской номер: W0104311006 Количество на модель: 1
W0104311006
1
31

Номер детали на чертеже:

31

Упорное кольцо 110 GB893-76

Заводской номер: B0400111002 Количество на модель: 2
B0400111002
2
32

Номер детали на чертеже:

32

Подшипник GB276-64

Заводской номер: B0703100000 Количество на модель: 1
B0703100000
1
33

Номер детали на чертеже:

33

Кольцевой уплотнитель 60

Заводской номер: W0104311008 Количество на модель: 1
W0104311008
1
34

Номер детали на чертеже:

34

Ведущий вал

Заводской номер: W0104311009 Количество на модель: 1
W0104311009
1
35

Номер детали на чертеже:

35

Втулка

Заводской номер: W0104311010 Количество на модель: 1
W0104311010
1
36

Номер детали на чертеже:

36

Статорная распорка

Заводской номер: W0104311005 Количество на модель: 1
W0104311005
1
37

Номер детали на чертеже:

37

Кольцо-уплотнитель 80

Заводской номер: W0104311019 Количество на модель: 2
W0104311019
2
39

Номер детали на чертеже:

39

Прокладка

Заводской номер: W0104311038 Количество на модель: 1
W0104311038
1
40

Номер детали на чертеже:

40

Шестерня ведущая

Заводской номер: W0104311020 Количество на модель: 1
W0104311020
1
41

Номер детали на чертеже:

41

Резиновые зубцы

Заводской номер: W0104311034 Количество на модель: 20
W0104311034
20
42

Номер детали на чертеже:

42

Штифт А6х20

Заводской номер: W0104311033 Количество на модель: 1
W0104311033
1
43

Номер детали на чертеже:

43

Шайба 8 GB93-87

Заводской номер: B0200108003 Количество на модель: 32
B0200108003
32
44

Номер детали на чертеже:

44

Болт М8х22 GB30-76

Заводской номер: B0100008022 Количество на модель: 8
B0100008022
8
45

Номер детали на чертеже:

45

Болт М12х40 GB30-76

Заводской номер: B0100012040 Количество на модель: 12
B0100012040
12
46

Номер детали на чертеже:

46

Прокладка 100х120х13

Заводской номер: B0900112013 Количество на модель: 1
B0900112013
1
47

Номер детали на чертеже:

47

Средняя часть корпуса маховика

Заводской номер: W0104311026 Количество на модель: 1
W0104311026
1
48

Номер детали на чертеже:

48

Смотровая крышка

Заводской номер: W0104311050 Количество на модель: 1
W0104311050
1
49

Номер детали на чертеже:

49

Шайба 6 GB93-87

Заводской номер: B0200106003 Количество на модель: 4
B0200106003
4
50

Номер детали на чертеже:

50

Болт М6х15 GB30-76

Заводской номер: B0100006015 Количество на модель: 4
B0100006015
4
51

Номер детали на чертеже:

51

Пружинная шайба 10 GB93-87

Заводской номер: B0200110003 Количество на модель: 24
B0200110003
24
52

Номер детали на чертеже:

52

Болт М10х30 GB5781-86

Заводской номер: B0100010030 Количество на модель: 12
B0100010030
12
53

Номер детали на чертеже:

53

Лопатная распорка (уплотнение)

Заводской номер: W0104311021 Количество на модель: 1
W0104311021
1
54

Номер детали на чертеже:

54

Штифт

Заводской номер: W0104311022 Количество на модель: 4
W0104311022
4
55

Номер детали на чертеже:

55

"О"-кольцо 130х3,1 GB1235-76

Заводской номер: B0600131130 Количество на модель: 1
B0600131130
1
56

Номер детали на чертеже:

56

Подшипник GB276-64

Заводской номер: B0702120000 Количество на модель: 1
B0702120000
1
57

Номер детали на чертеже:

57

Изолированное кольцо

Заводской номер: W0104311024 Количество на модель: 1
W0104311024
1
58

Номер детали на чертеже:

58

Болт М8х30 GB5783-86

Заводской номер: B0100008030 Количество на модель: 24
B0100008030
24
59

Номер детали на чертеже:

59

Гайка М8 GB6170-86

Заводской номер: B0300108001 Количество на модель: 24
B0300108001
24
60

Номер детали на чертеже:

60

Импеллер

Заводской номер: W0104311025 Количество на модель: 1
W0104311025
1
61

Номер детали на чертеже:

61

"О"-кольцо 338х3,5 GB1235-76

Заводской номер: B0600135338 Количество на модель: 1
B0600135338
1
62

Номер детали на чертеже:

62

Статор

Заводской номер: W0104311027 Количество на модель: 1
W0104311027
1
63

Номер детали на чертеже:

63

Упорное кольцо вала 60 GB/T894.2-1986

Заводской номер: B0400106002 Количество на модель: 1
B0400106002
1
64

Номер детали на чертеже:

64

Упорное кольцо 38 GB894-76

Заводской номер: B0400103802 Количество на модель: 2
B0400103802
2
65

Номер детали на чертеже:

65

Уплотнение турбины (распорка)

Заводской номер: W0104311028 Количество на модель: 1
W0104311028
1
66

Номер детали на чертеже:

66

Заклепка 8х30 GB869-76

Заводской номер: B0500008030 Количество на модель: 1
B0500008030
1
67

Номер детали на чертеже:

67

Турбина

Заводской номер: W0104311037 Количество на модель: 1
W0104311037
1
68

Номер детали на чертеже:

68

Распорная плита

Заводской номер: W0104311029 Количество на модель: 1
W0104311029
1
69

Номер детали на чертеже:

69

Упорное кольцо 55 GB893-76

Заводской номер: B0400105502 Количество на модель: 1
B0400105502
1
70

Номер детали на чертеже:

70

Иголка роликового подшипника 4074106 GB289-64

Заводской номер: B0704074106 Количество на модель: 1
B0704074106
1
71

Номер детали на чертеже:

71

Соединительное колесо

Заводской номер: W0104303901 Количество на модель: 1
W0104303901
1
72

Номер детали на чертеже:

72

Пружинная пластина 1,0

Заводской номер: W0105311072 Количество на модель: 2
W0105311072
2
75

Номер детали на чертеже:

75

Круглая шайба

Заводской номер: W0104302210 Количество на модель: 1
W0104302210
1
76

Номер детали на чертеже:

76

Соединитель

Заводской номер: W6360501976 Количество на модель: 1
W6360501976
1
