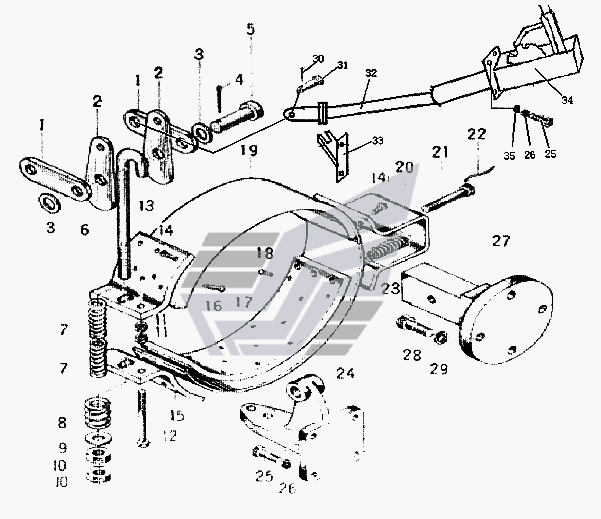

Установка ручного тормоза XZ636. Каталог 2008г.

Установка контрольного клапана XZ636 Установка промежуточного вала XZ636

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Соединительная пластина ручного тормоза

Заводской номер: Z0105038005 Количество на модель: 2
Z0105038005
2
2

Номер детали на чертеже:

2

Кулачковый диск

Заводской номер: Z0105038003 Количество на модель: 2
Z0105038003
2
3

Номер детали на чертеже:

3

Шайба 16 GB93-87

Заводской номер: B0200116003 Количество на модель: 2
B0200116003
2
4

Номер детали на чертеже:

4

Шплинт 3х25 GB/T91-1986

Заводской номер: B1202003025 Количество на модель: 2
B1202003025
2
5

Номер детали на чертеже:

5

Ось А16х48 GB/T882-1986

Заводской номер: B1201016048 Количество на модель: 2
B1201016048
2
6

Номер детали на чертеже:

6

Установочный винт

Заводской номер: Z0105038004 Количество на модель: 1
Z0105038004
1
7

Номер детали на чертеже:

7

Пружина

Заводской номер: Z0105038002 Количество на модель: 2
Z0105038002
2
8

Номер детали на чертеже:

8

Пружина

Заводской номер: Z0105038001 Количество на модель: 2
Z0105038001
2
9

Номер детали на чертеже:

9

Шайба 12 GB93-87

Заводской номер: B0200112003 Количество на модель: 1
B0200112003
1
10

Номер детали на чертеже:

10

Гайка М12х1,25 GB/T6171-1986

Заводской номер: B03001120125 Количество на модель: 2
B03001120125
2
11

Номер детали на чертеже:

11

Гайка M8

Заводской номер: B0300108000 Количество на модель: 2
B0300108000
2
12

Номер детали на чертеже:

12

Болт М8х75 GB/T5783-1986

Заводской номер: B0100108075 Количество на модель: 1
B0100108075
1
13

Номер детали на чертеже:

13

Тормозная лента

Заводской номер: Z0105038102 Количество на модель: 1
Z0105038102
1
14

Номер детали на чертеже:

14

Полукруглая заклепка 6х12 GB/T867-1986

Заводской номер: B0500106012 Количество на модель: 18
B0500106012
18
15

Номер детали на чертеже:

15

Тормозная лента нижней фиксирующей пластины

Заводской номер: Z0105038101 Количество на модель: 1
Z0105038101
1
16

Номер детали на чертеже:

16

Плоская полупустая заклепка 5х12 GB/T875-1986

Заводской номер: B0500205012 Количество на модель: 4
B0500205012
4
17

Номер детали на чертеже:

17

Фрикционное колесо тормозного рычага

Заводской номер: Z0105038104 Количество на модель: 2
Z0105038104
2
18

Номер детали на чертеже:

18

Плоская полупустая заклепка 5х17 GB/T875-1986

Заводской номер: B0500205017 Количество на модель: 22
B0500205017
22
19

Номер детали на чертеже:

19

Стальная лента

Заводской номер: Z0105038103 Количество на модель: 1
Z0105038103
1
20

Номер детали на чертеже:

20

Держатель тормозной ленты

Заводской номер: Z0105038105 Количество на модель: 1
Z0105038105
1
21

Номер детали на чертеже:

21

Болт М10х55 GB/T32.1-1988

Заводской номер: B0100110055 Количество на модель: 1
B0100110055
1
22

Номер детали на чертеже:

22

Стальная проволока 0,5

Заводской номер: Z0105038007 Количество на модель: 1
Z0105038007
1
23

Номер детали на чертеже:

23

Регулировочная пружина

Заводской номер: Z0105038006 Количество на модель: 1
Z0105038006
1
24

Номер детали на чертеже:

24

Правый держатель тормоза

Заводской номер: Z0105030041 Количество на модель: 1
Z0105030041
1
25

Номер детали на чертеже:

25

Болт М8х25 GB/T5783-1986

Заводской номер: B0100108025 Количество на модель: 4
B0100108025
4
26

Номер детали на чертеже:

26

Пружинная шайба 8 GB/T93-1987

Заводской номер: B0200108000 Количество на модель: 4
B0200108000
4
27

Номер детали на чертеже:

27

Левый держатель тормоза

Заводской номер: Z0105030042 Количество на модель: 1
Z0105030042
1
28

Номер детали на чертеже:

28

Болт М12х30 GB/T5783-1986

Заводской номер: B0100112030 Количество на модель: 4
B0100112030
4
29

Номер детали на чертеже:

29

Шайба 12

Заводской номер: B0200112000 Количество на модель: 4
B0200112000
4
31

Номер детали на чертеже:

31

Ось А10х35 GB/T882-1986

Заводской номер: B1201010035 Количество на модель: 1
B1201010035
1
32

Номер детали на чертеже:

32

Гибкий вал

Заводской номер: W0105352032 Количество на модель: 1
W0105352032
1
33

Номер детали на чертеже:

33

Кронштейн

Заводской номер: W0105352033 Количество на модель: 1
W0105352033
1
34

Номер детали на чертеже:

34

Установка ручного тормоза

Заводской номер: W0105352034 Количество на модель: 1
W0105352034
1
35

Номер детали на чертеже:

35

Шайба 8 GB/T93-1987

Заводской номер: B0200208000 Количество на модель: 1
B0200208000
1
