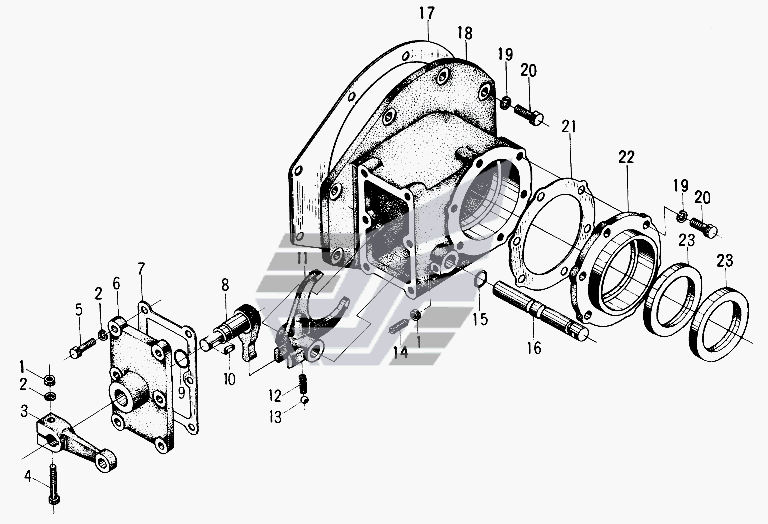

Вилочный механизм XZ636. Каталог 2008г.

Установка входного вала XZ636 Установка переднего выходного вала XZ636

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка M8

Заводской номер: B0300108000 Количество на модель: 2
B0300108000
2
2

Номер детали на чертеже:

2

Шайба 8 GB93-87

Заводской номер: B0200108003 Количество на модель: 7
B0200108003
7
3

Номер детали на чертеже:

3

Балансир

Заводской номер: Z0105030053 Количество на модель: 1
Z0105030053
1
4

Номер детали на чертеже:

4

Болт М8х45 GB/T5782-1986

Заводской номер: B0100108045 Количество на модель: 1
B0100108045
1
5

Номер детали на чертеже:

5

Болт М8х25 GB/T5783-1986

Заводской номер: B0100108025 Количество на модель: 6
B0100108025
6
6

Номер детали на чертеже:

6

Боковая крышка

Заводской номер: Z0105030051 Количество на модель: 1
Z0105030051
1
7

Номер детали на чертеже:

7

Прокладка

Заводской номер: Z0105030054 Количество на модель: 1
Z0105030054
1
8

Номер детали на чертеже:

8

Прут

Заводской номер: Z0105030052 Количество на модель: 1
Z0105030052
1
9

Номер детали на чертеже:

9

"О"-кольцо 20х2,5

Заводской номер: B0600125020 Количество на модель: 1
B0600125020
1
10

Номер детали на чертеже:

10

Шпонка 6х22 GB/T1099-1979

Заводской номер: B1401006022 Количество на модель: 1
B1401006022
1
11

Номер детали на чертеже:

11

Вилка

Заводской номер: Z0105030056 Количество на модель: 1
Z0105030056
1
12

Номер детали на чертеже:

12

Пружина (D=1,6)

Заводской номер: Z0105030055 Количество на модель: 1
Z0105030055
1
13

Номер детали на чертеже:

13

Стальной ролик GB/T308-1989

Заводской номер: B1501000000 Количество на модель: 1
B1501000000
1
14

Номер детали на чертеже:

14

Установочный винт М8х25 GB/T71-1985

Заводской номер: B1000508025 Количество на модель: 1
B1000508025
1
15

Номер детали на чертеже:

15

"О"-кольцо 18х2,5

Заводской номер: B0600125018 Количество на модель: 1
B0600125018
1
16

Номер детали на чертеже:

16

Вилочный вал

Заводской номер: Z0105030050 Количество на модель: 1
Z0105030050
1
17

Номер детали на чертеже:

17

Прокладка 0,5

Заводской номер: Z0105030018 Количество на модель: 1
Z0105030018
1
18

Номер детали на чертеже:

18

Корпус вилочного механизма

Заводской номер: Z0105030011 Количество на модель: 1
Z0105030011
1
19

Номер детали на чертеже:

19

Пружинная шайба 10 GB93-87

Заводской номер: B0200110003 Количество на модель: 14
B0200110003
14
20

Номер детали на чертеже:

20

Болт М10х25 GB/T5783-1986

Заводской номер: B0100110025 Количество на модель: 14
B0100110025
14
21

Номер детали на чертеже:

21

Прокладка 0,5

Заводской номер: Z0105030014 Количество на модель: 1
Z0105030014
1
22

Номер детали на чертеже:

22

Крышка сальника, задний выходной вал

Заводской номер: Z0105030012 Количество на модель: 1
Z0105030012
1
23

Номер детали на чертеже:

23

Сальник 65х90х12

Заводской номер: B0900190012 Количество на модель: 2
B0900190012
2
