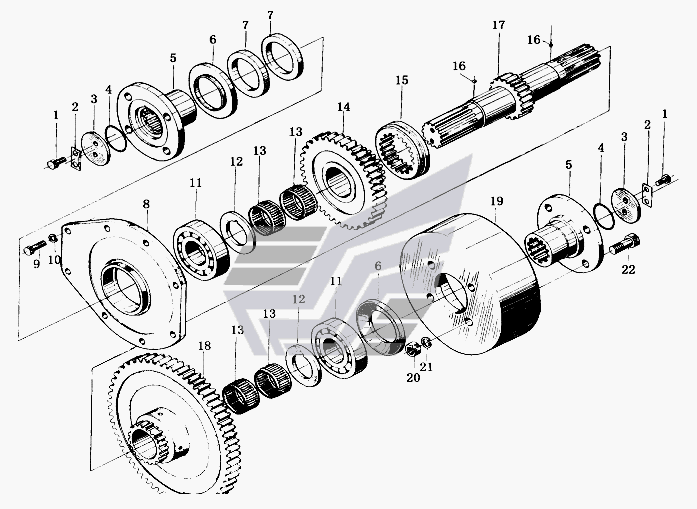

Выходной вал (II) XZ636. Каталог 2008г.

Установка картера коробки передач XZ636 Установка входного вала XZ636

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт М10х25 GB/T5783-1986

Заводской номер: B0100110025 Количество на модель: 4
B0100110025
4
2

Номер детали на чертеже:

2

Стопорная прокладка

Заводской номер: Z0105030077 Количество на модель: 2
Z0105030077
2
3

Номер детали на чертеже:

3

Нажимной диск

Заводской номер: Z0105030078 Количество на модель: 2
Z0105030078
2
4

Номер детали на чертеже:

4

"О"-кольцо 52х5,7

Заводской номер: B0600157052 Количество на модель: 2
B0600157052
2
5

Номер детали на чертеже:

5

Фланец, выходной вал

Заводской номер: Z0105030013 Количество на модель: 2
Z0105030013
2
5

Номер детали на чертеже:

5

Фланец, выходной вал

Заводской номер: Z0105030075 Количество на модель: 2
Z0105030075
2
6

Номер детали на чертеже:

6

Пылезащитный чехол

Заводской номер: Z0105030030 Количество на модель: 2
Z0105030030
2
7

Номер детали на чертеже:

7

Сальник 65х90х12

Заводской номер: Z0900190012 Количество на модель: 4
Z0900190012
4
8

Номер детали на чертеже:

8

Задняя торцевая крышка, выходной вал

Заводской номер: Z0105030071 Количество на модель: 1
Z0105030071
1
9

Номер детали на чертеже:

9

Болт М10х30 GB/T5783-1986

Заводской номер: B0100110030 Количество на модель: 8
B0100110030
8
10

Номер детали на чертеже:

10

Пружинная шайба 10 GB93-87

Заводской номер: B0200110003 Количество на модель: 8
B0200110003
8
11

Номер детали на чертеже:

11

Роликовый подшипник 310 GB/T276-1989

Заводской номер: B0700131000 Количество на модель: 2
B0700131000
2
12

Номер детали на чертеже:

12

Упорное кольцо

Заводской номер: Z0105030010A Количество на модель: 2
Z0105030010A
2
13

Номер детали на чертеже:

13

Скользящий подшипник

Заводской номер: B0720000000 Количество на модель: 4
B0720000000
4
14

Номер детали на чертеже:

14

Прокладка (Z=36)

Заводской номер: Z0105030009X1 Количество на модель: 1
Z0105030009X1
1
15

Номер детали на чертеже:

15

Скользящая муфта

Заводской номер: Z0105030019 Количество на модель: 1
Z0105030019
1
16

Номер детали на чертеже:

16

Стальной ролик 4 GB/T308-1989

Заводской номер: B1500100400 Количество на модель: 2
B1500100400
2
17

Номер детали на чертеже:

17

Выходной вал

Заводской номер: Z0105030072A Количество на модель: 1
Z0105030072A
1
18

Номер детали на чертеже:

18

Прокладка (для вала низкой скорости) (Z=56)

Заводской номер: Z0105030021X1 Количество на модель: 1
Z0105030021X1
1
19

Номер детали на чертеже:

19

Ручной тормоз барабана

Заводской номер: Z0105030029 Количество на модель: 1
Z0105030029
1
19

Номер детали на чертеже:

19

Ручной тормоз барабана

Заводской номер: Z0105030076 Количество на модель: 1
Z0105030076
1
20

Номер детали на чертеже:

20

Гайка М14 GB/T6175-1986

Заводской номер: B0300114000 Количество на модель: 4
B0300114000
4
21

Номер детали на чертеже:

21

Пружинная шайба 14 GB/T93-1987

Заводской номер: B0200114003 Количество на модель: 4
B0200114003
4
22

Номер детали на чертеже:

22

Болт M14х40 GB/T5783-1986

Заводской номер: B0100114040 Количество на модель: 4
B0100114040
4
