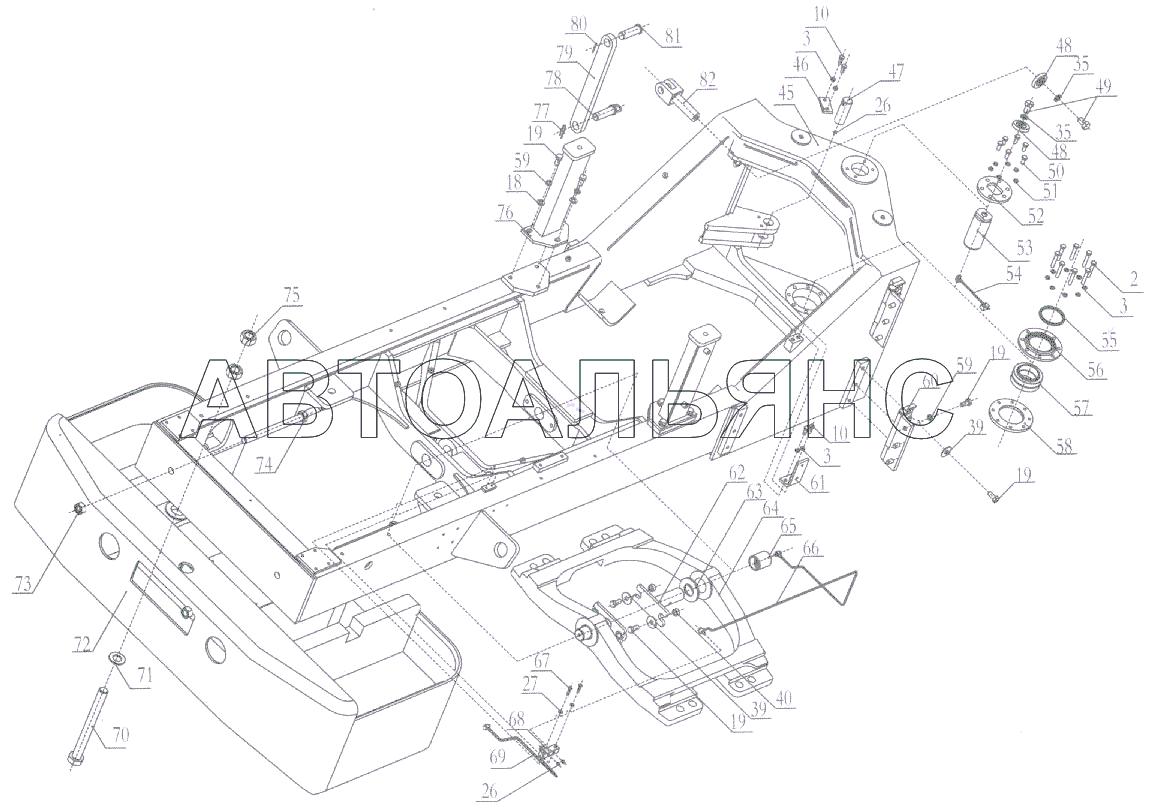

Frame system XG955II. Каталог 2010г.

Frame system XG955II Working device XG955II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Front Frame

Заводской номер: 30D0041 Количество на модель: 1
30D0041
1
2

Номер детали на чертеже:

2

Pin

Заводской номер: 01B0030 Количество на модель: 16
01B0030
16
3

Номер детали на чертеже:

3

Washer

Заводской номер: 06B0013 Количество на модель: 26
06B0013
26
4

Номер детали на чертеже:

4

Sleeve

Заводской номер: 11B0007 Количество на модель: 1
11B0007
1
5

Номер детали на чертеже:

5

Flange

Заводской номер: 58A0090 Количество на модель: 1
58A0090
1
6

Номер детали на чертеже:

6

Bearing

Заводской номер: 35B0012 Количество на модель: 1
35B0012
1
7

Номер детали на чертеже:

7

Sleeve

Заводской номер: 54A0109 Количество на модель: 1
54A0109
1
8

Номер детали на чертеже:

8

Flange

Заводской номер: 58A0091 Количество на модель: 1
58A0091
1
9

Номер детали на чертеже:

9

Pipe

Заводской номер: 01C0071 Количество на модель: 1
01C0071
1
10

Номер детали на чертеже:

10

Bolt

Заводской номер: 00B0031 Количество на модель: 14
00B0031
14
11

Номер детали на чертеже:

11

Flange

Заводской номер: 58A0089 Количество на модель: 1
58A0089
1
12

Номер детали на чертеже:

12

Shaft

Заводской номер: 60A0069 Количество на модель: 1
60A0069
1
13

Номер детали на чертеже:

13

Spacer

Заводской номер: 55A0084 Количество на модель: 1
55A0084
1
14

Номер детали на чертеже:

14

Spacer

Заводской номер: 55A0083 Количество на модель: 1
55A0083
1
15

Номер детали на чертеже:

15

Nut

Заводской номер: 03B0108 Количество на модель: 1
03B0108
1
16

Номер детали на чертеже:

16

Shaft

Заводской номер: 15D0056 Количество на модель: 2
15D0056
2
17

Номер детали на чертеже:

17

Pipe

Заводской номер: 01C0069 Количество на модель: 1
01C0069
1
18

Номер детали на чертеже:

18

Washer

Заводской номер: 06B0014 Количество на модель: 8
06B0014
8
19

Номер детали на чертеже:

19

Bolt

Заводской номер: 00B0016 Количество на модель: 27
00B0016
27
20

Номер детали на чертеже:

20

Pipe

Заводской номер: 01C0065 Количество на модель: 1
01C0065
1
21

Номер детали на чертеже:

21

Pipe

Заводской номер: 01C0063 Количество на модель: 1
01C0063
1
22

Номер детали на чертеже:

22

Pipe

Заводской номер: 01C0062 Количество на модель: 1
01C0062
1
23

Номер детали на чертеже:

23

Pipe

Заводской номер: 01C0066 Количество на модель: 1
01C0066
1
24

Номер детали на чертеже:

24

Connector

Заводской номер: 28B0027 Количество на модель: 1
28B0027
1
25

Номер детали на чертеже:

25

Connector

Заводской номер: 04A0024 Количество на модель: 1
04A0024
1
26

Номер детали на чертеже:

26

Oil cup

Заводской номер: 26B0010 Количество на модель: 11
26B0010
11
27

Номер детали на чертеже:

27

Washer

Заводской номер: 06B0027 Количество на модель: 10
06B0027
10
28

Номер детали на чертеже:

28

Bolt

Заводской номер: 00B0064 Количество на модель: 4
00B0064
4
29

Номер детали на чертеже:

29

Connector

Заводской номер: 04A0023 Количество на модель: 1
04A0023
1
30

Номер детали на чертеже:

30

Pipe

Заводской номер: 01C0070 Количество на модель: 1
01C0070
1
31

Номер детали на чертеже:

31

Pipe

Заводской номер: 01C0067 Количество на модель: 1
01C0067
1
32

Номер детали на чертеже:

32

Pipe

Заводской номер: 01C0064 Количество на модель: 1
01C0064
1
33

Номер детали на чертеже:

33

Spacer

Заводской номер: 55A0088 Количество на модель: 4
55A0088
4
34

Номер детали на чертеже:

34

Lock washer

Заводской номер: 06B0016 Количество на модель: 4
06B0016
4
35

Номер детали на чертеже:

35

Lock washer

Заводской номер: 06B0001 Количество на модель: 6
06B0001
6
37

Номер детали на чертеже:

37

Pipe

Заводской номер: 01C0068 Количество на модель: 1
01C0068
1
38

Номер детали на чертеже:

38

Support

Заводской номер: 22C0018 Количество на модель: 4
22C0018
4
39

Номер детали на чертеже:

39

Washer

Заводской номер: 06B0028 Количество на модель: 13
06B0028
13
40

Номер детали на чертеже:

40

Sleeve

Заводской номер: 54A0091 Количество на модель: 7
54A0091
7
41

Номер детали на чертеже:

41

Shaft

Заводской номер: 15D0057 Количество на модель: 2
15D0057
2
42

Номер детали на чертеже:

42

Shaft

Заводской номер: 15D0059 Количество на модель: 1
15D0059
1
43

Номер детали на чертеже:

43

Bolt

Заводской номер: 00B0018 Количество на модель: 4
00B0018
4
44

Номер детали на чертеже:

44

Cover

Заводской номер: 43D0020 Количество на модель:
43D0020
45

Номер детали на чертеже:

45

Rear Frame

Заводской номер: 30D0048 Количество на модель: 1
30D0048
1
46

Номер детали на чертеже:

46

Plate

Заводской номер: 14A0033 Количество на модель: 2
14A0033
2
47

Номер детали на чертеже:

47

Pin

Заводской номер: 60A0021 Количество на модель: 2
60A0021
2
48

Номер детали на чертеже:

48

Spacer

Заводской номер: 55A0020 Количество на модель: 2
55A0020
2
49

Номер детали на чертеже:

49

Bolt

Заводской номер: 00B0044 Количество на модель: 2
00B0044
2
50

Номер детали на чертеже:

50

Bolt

Заводской номер: 01B0115 Количество на модель: 6
01B0115
6
51

Номер детали на чертеже:

51

Washer

Заводской номер: 06B0005 Количество на модель: 6
06B0005
6
52

Номер детали на чертеже:

52

Flange

Заводской номер: 58A0103 Количество на модель: 1
58A0103
1
53

Номер детали на чертеже:

53

Shaft

Заводской номер: 60A0070 Количество на модель: 1
60A0070
1
54

Номер детали на чертеже:

54

Pipe

Заводской номер: 01C0072 Количество на модель: 1
01C0072
1
55

Номер детали на чертеже:

55

Seal

Заводской номер: 11B0047 Количество на модель: 1
11B0047
1
56

Номер детали на чертеже:

56

Flange

Заводской номер: 58A0087 Количество на модель: 1
58A0087
1
57

Номер детали на чертеже:

57

Bearing

Заводской номер: 35B0013 Количество на модель: 1
35B0013
1
58

Номер детали на чертеже:

58

Flange

Заводской номер: 58A0088 Количество на модель: 1
58A0088
1
59

Номер детали на чертеже:

59

Washer

Заводской номер: 06B0020 Количество на модель: 12
06B0020
12
60

Номер детали на чертеже:

60

Hinge

Заводской номер: 25C0009 Количество на модель: 2
25C0009
2
61

Номер детали на чертеже:

61

Plate

Заводской номер: 23A0175 Количество на модель: 1
23A0175
1
62

Номер детали на чертеже:

62

Shaft

Заводской номер: 15D0055 Количество на модель: 1
15D0055
1
63

Номер детали на чертеже:

63

Washer

Заводской номер: 55A0092 Количество на модель: 2
55A0092
2
64

Номер детали на чертеже:

64

Oscillate Frame

Заводской номер: 71A0001 Количество на модель: 1
71A0001
1
65

Номер детали на чертеже:

65

Sleeve

Заводской номер: 54A0017 Количество на модель: 2
54A0017
2
66

Номер детали на чертеже:

66

Pipe

Заводской номер: 01C0073 Количество на модель: 1
01C0073
1
67

Номер детали на чертеже:

67

Bolt

Заводской номер: 01B0069 Количество на модель: 2
01B0069
2
68

Номер детали на чертеже:

68

Connector

Заводской номер: 04A0022 Количество на модель: 1
04A0022
1
69

Номер детали на чертеже:

69

Pipe

Заводской номер: 01C0074 Количество на модель: 1
01C0074
1
70

Номер детали на чертеже:

70

Bolt

Заводской номер: 01B0044 Количество на модель: 2
01B0044
2
71

Номер детали на чертеже:

71

Washer

Заводской номер: 06B0117 Количество на модель: 2
06B0117
2
72

Номер детали на чертеже:

72

Counter Weight

Заводской номер: 28C0017 Количество на модель: 1
28C0017
1
73

Номер детали на чертеже:

73

Nut

Заводской номер: 03B0031 Количество на модель: 2
03B0031
2
74

Номер детали на чертеже:

74

Bolt

Заводской номер: 01B0046 Количество на модель: 2
01B0046
2
75

Номер детали на чертеже:

75

Nut

Заводской номер: 03B0018 Количество на модель: 4
03B0018
4
76

Номер детали на чертеже:

76

Bracket

Заводской номер: 00D0157 Количество на модель: 2
00D0157
2
77

Номер детали на чертеже:

77

Spring

Заводской номер: 57A0003 Количество на модель: 1
57A0003
1
78

Номер детали на чертеже:

78

Pin

Заводской номер: 15D0017 Количество на модель: 1
15D0017
1
79

Номер детали на чертеже:

79

Plate

Заводской номер: 17A0072 Количество на модель: 1
17A0072
1
80

Номер детали на чертеже:

80

Pin

Заводской номер: 08B0007 Количество на модель: 1
08B0007
1
81

Номер детали на чертеже:

81

Pin

Заводской номер: 60A0027 Количество на модель: 1
60A0027
1
82

Номер детали на чертеже:

82

Shaft

Заводской номер: 22C0021 Количество на модель: 1
22C0021
1
