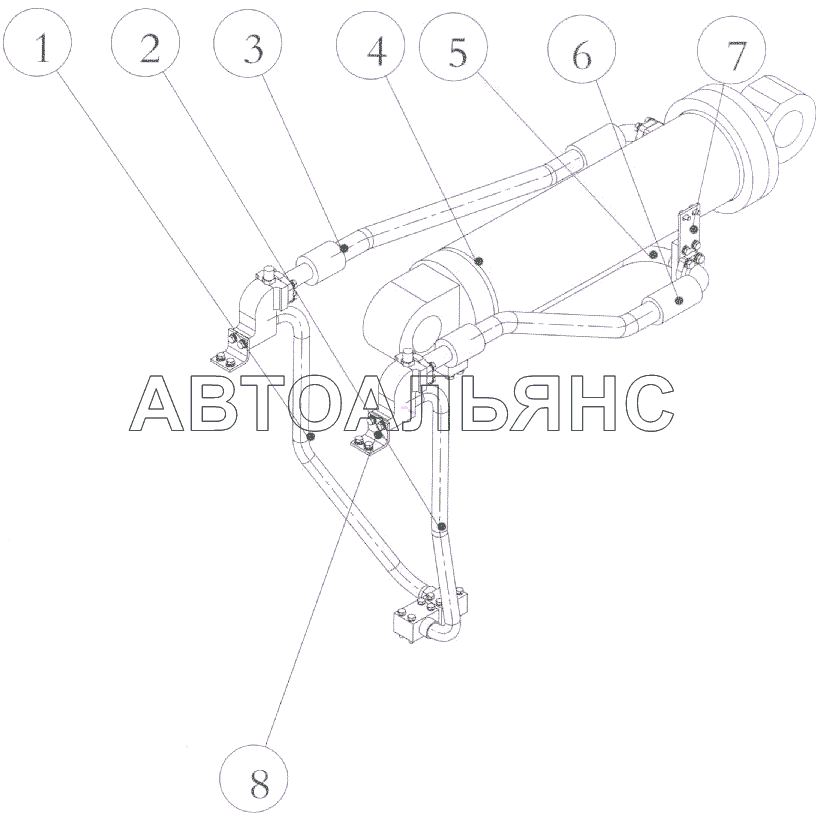

Bucket cylinder mounting assembly XG955II. Каталог 2010г.

Hydraulic tubing installation assembly XG955II Boom cylinder mounting assembly XG955II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Ring shape

Заводской номер: 10B0077 Количество на модель: 1
10B0077
1

Номер детали на чертеже:

O-ring

Заводской номер: 10B0055 Количество на модель: 2
10B0055
2
1

Номер детали на чертеже:

1

Steel pipe joint

Заводской номер: 17D0144 Количество на модель: 1
17D0144
1
2

Номер детали на чертеже:

2

Steel pipe joint

Заводской номер: 17D0145 Количество на модель: 1
17D0145
1
3

Номер детали на чертеже:

3

Hose fittings

Заводской номер: 07C0088 Количество на модель: 1
07C0088
1
4

Номер детали на чертеже:

4

Bucket cylinder

Заводской номер: 10C0037 Количество на модель: 1
10C0037
1
5

Номер детали на чертеже:

5

Steel pipe joint

Заводской номер: 17D0004 Количество на модель: 1
17D0004
1
6

Номер детали на чертеже:

6

Hose fittings

Заводской номер: 07C0089 Количество на модель: 1
07C0089
1
7

Номер детали на чертеже:

7

Coupling plate

Заводской номер: 12A0002 Количество на модель: 1
12A0002
1
8

Номер детали на чертеже:

8

Board

Заводской номер: 22A0003 Количество на модель: 2
22A0003
2
