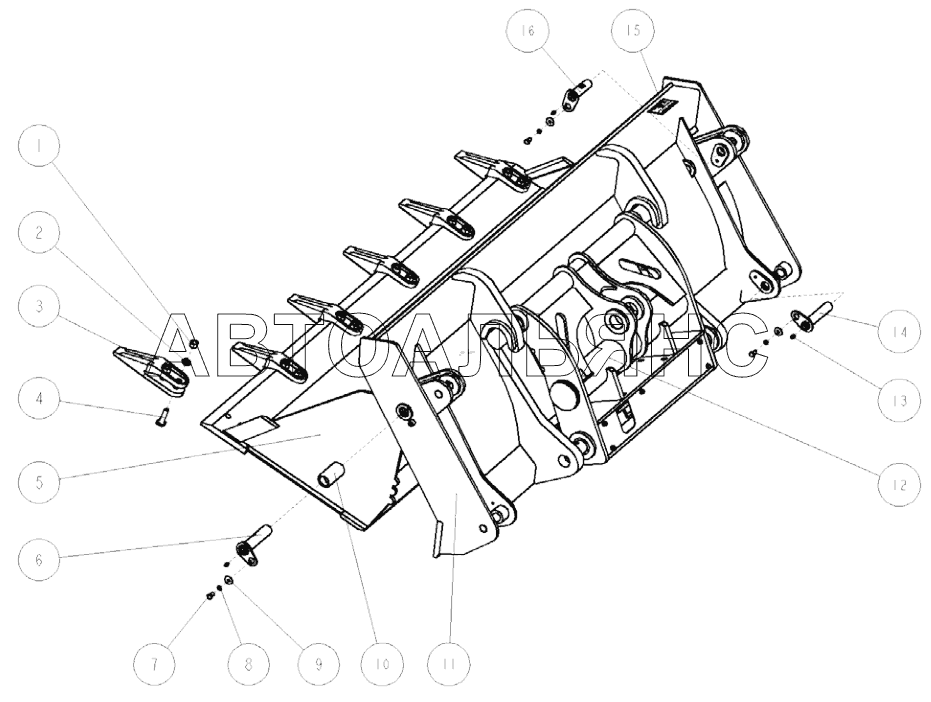

4-in-1 Bucket XG918. Каталог 2010г.

Hydraulic shortcut frame XG918 4-in-1 Bucket XG918

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Nut

Заводской номер: 03B0619 Количество на модель: 12
03B0619
12
2

Номер детали на чертеже:

2

Washer

Заводской номер: 06B0014 Количество на модель: 12
06B0014
12
3

Номер детали на чертеже:

3

Footh

Заводской номер: 72A0217 Количество на модель: 6
72A0217
6
4

Номер детали на чертеже:

4

Bolt

Заводской номер: 00B1004 Количество на модель: 12
00B1004
12
5

Номер детали на чертеже:

5

Front part of the bucket

Заводской номер: 22D0291 Количество на модель: 1
22D0291
1
6

Номер детали на чертеже:

6

Pin

Заводской номер: 15D0250 Количество на модель: 2
15D0250
2
7

Номер детали на чертеже:

7

Bolt

Заводской номер: 00B0029 Количество на модель: 6
00B0029
6
8

Номер детали на чертеже:

8

Washer

Заводской номер: 06B0003 Количество на модель: 6
06B0003
6
9

Номер детали на чертеже:

9

Lock washer

Заводской номер: 06B0049 Количество на модель: 6
06B0049
6
10

Номер детали на чертеже:

10

Bearing

Заводской номер: 54A0445 Количество на модель: 2
54A0445
2
11

Номер детали на чертеже:

11

Back part of the bucket

Заводской номер: 22D0290 Количество на модель: 1
22D0290
1
12

Номер детали на чертеже:

12

Hydraulic shortcut frame

Заводской номер: 43C0280 Количество на модель: 1
43C0280
1
13

Номер детали на чертеже:

13

Oil cup

Заводской номер: 26B0010 Количество на модель: 6
26B0010
6
14

Номер детали на чертеже:

14

Pin

Заводской номер: 15D0249 Количество на модель: 2
15D0249
2
15

Номер детали на чертеже:

15

The nameplate

Заводской номер: 83A0994 Количество на модель: 1
83A0994
1
16

Номер детали на чертеже:

16

Pin

Заводской номер: 15D0251 Количество на модель: 2
15D0251
2
Hydraulic shortcut frame XG918 4-in-1 Bucket XG918
