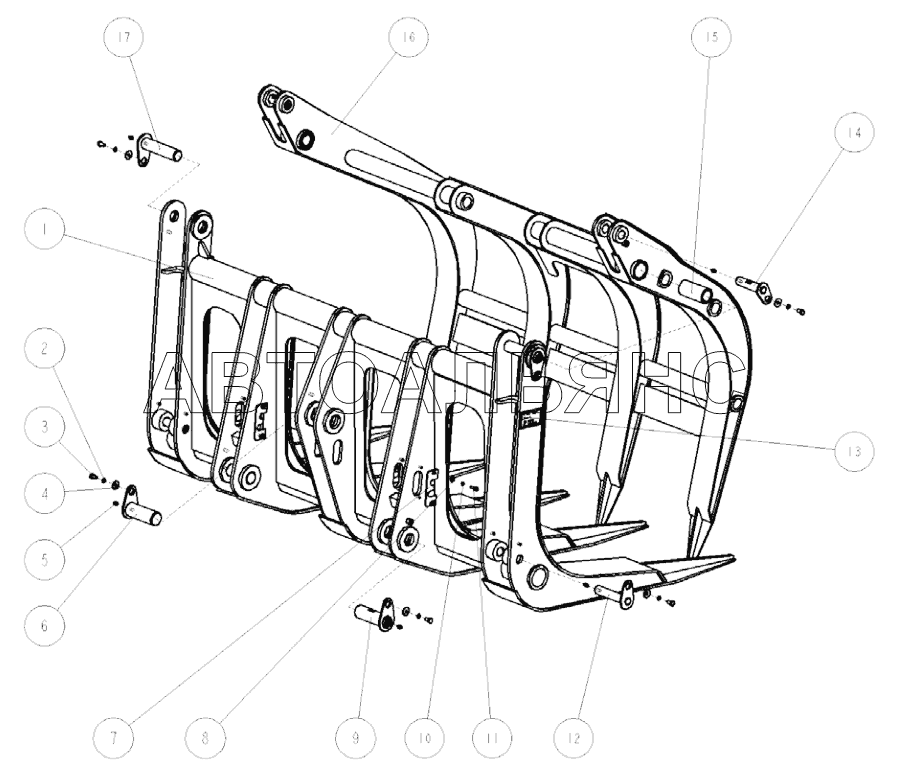

Paper Grapple XG918. Каталог 2010г.

Large Wood Jaw Grapple XG918 Paper Grapple XG918

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Nether part of the grapple

Заводской номер: 22D0455 Количество на модель: 1
22D0455
1
2

Номер детали на чертеже:

2

Washer

Заводской номер: 06B0003 Количество на модель: 9
06B0003
9
3

Номер детали на чертеже:

3

Bolt

Заводской номер: 00B0029 Количество на модель: 9
00B0029
9
4

Номер детали на чертеже:

4

Lock washer

Заводской номер: 06B0049 Количество на модель: 9
06B0049
9
5

Номер детали на чертеже:

5

Oil cup

Заводской номер: 26B0010 Количество на модель: 9
26B0010
9
6

Номер детали на чертеже:

6

Upper bearing for bucket

Заводской номер: 15D0192 Количество на модель: 1
15D0192
1
7

Номер детали на чертеже:

7

Spacer

Заводской номер: 82A0212 Количество на модель: 4
82A0212
4
8

Номер детали на чертеже:

8

Washer

Заводской номер: 06B0027 Количество на модель: 8
06B0027
8
9

Номер детали на чертеже:

9

Lower pin for bucket

Заводской номер: 15D0191 Количество на модель: 2
15D0191
2
10

Номер детали на чертеже:

10

Washer

Заводской номер: 06B0009 Количество на модель: 8
06B0009
8
11

Номер детали на чертеже:

11

Bolt

Заводской номер: 00B0018 Количество на модель: 8
00B0018
8
12

Номер детали на чертеже:

12

Pin

Заводской номер: 15D0337 Количество на модель: 2
15D0337
2
13

Номер детали на чертеже:

13

The nameplate

Заводской номер: 83A0991 Количество на модель: 1
83A0991
1
14

Номер детали на чертеже:

14

Pin

Заводской номер: 15D0338 Количество на модель: 2
15D0338
2
15

Номер детали на чертеже:

15

Bearing

Заводской номер: 34A0588 Количество на модель: 2
34A0588
2
16

Номер детали на чертеже:

16

Upper part of the grapple

Заводской номер: 22D0456 Количество на модель: 1
22D0456
1
17

Номер детали на чертеже:

17

Pin

Заводской номер: 15D0339 Количество на модель: 2
15D0339
2
Large Wood Jaw Grapple XG918 Paper Grapple XG918
