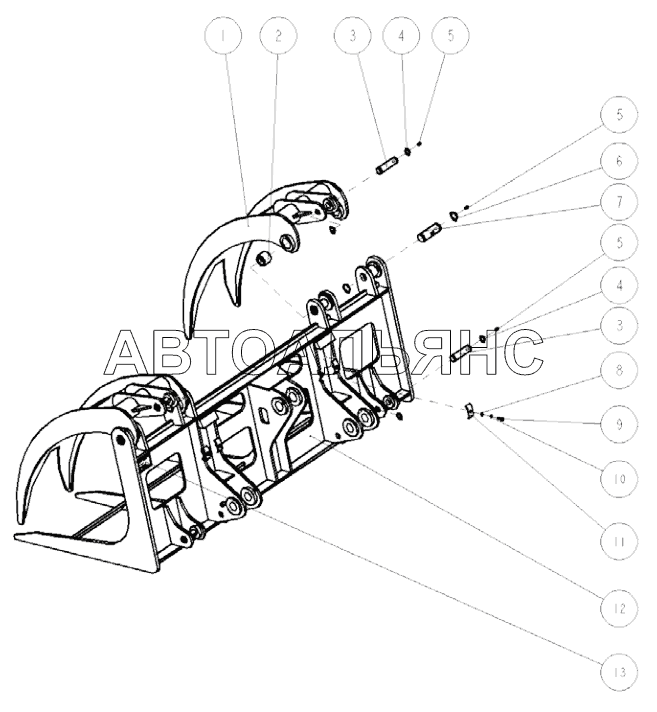

Small Wood Grapple XG918. Каталог 2010г.

Side-discharging Bucket XG918 Small Wood Grapple XG918

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Upper part of the grapple

Заводской номер: 00D0760 Количество на модель: 2
00D0760
2
2

Номер детали на чертеже:

2

Bearing

Заводской номер: 54A0449 Количество на модель: 4
54A0449
4
3

Номер детали на чертеже:

3

Pin

Заводской номер: 60A0373 Количество на модель: 4
60A0373
4
4

Номер детали на чертеже:

4

Ring

Заводской номер: 07B0018 Количество на модель: 8
07B0018
8
5

Номер детали на чертеже:

5

Oil cup

Заводской номер: 26B0010 Количество на модель: 8
26B0010
8
6

Номер детали на чертеже:

6

Ring

Заводской номер: 07B0053 Количество на модель: 8
07B0053
8
7

Номер детали на чертеже:

7

Pin

Заводской номер: 60A0372 Количество на модель: 4
60A0372
4
8

Номер детали на чертеже:

8

Washer

Заводской номер: 06B0027 Количество на модель: 4
06B0027
4
9

Номер детали на чертеже:

9

Bolt

Заводской номер: 00B0018 Количество на модель: 4
00B0018
4
10

Номер детали на чертеже:

10

Washer

Заводской номер: 06B0009 Количество на модель: 4
06B0009
4
11

Номер детали на чертеже:

11

Pipe clamp

Заводской номер: 82A0217 Количество на модель: 4
82A0217
4
12

Номер детали на чертеже:

12

Nether part of the grapple

Заводской номер: 22D0278 Количество на модель: 1
22D0278
1
13

Номер детали на чертеже:

13

The nameplate

Заводской номер: 83A0987 Количество на модель: 1
83A0987
1
