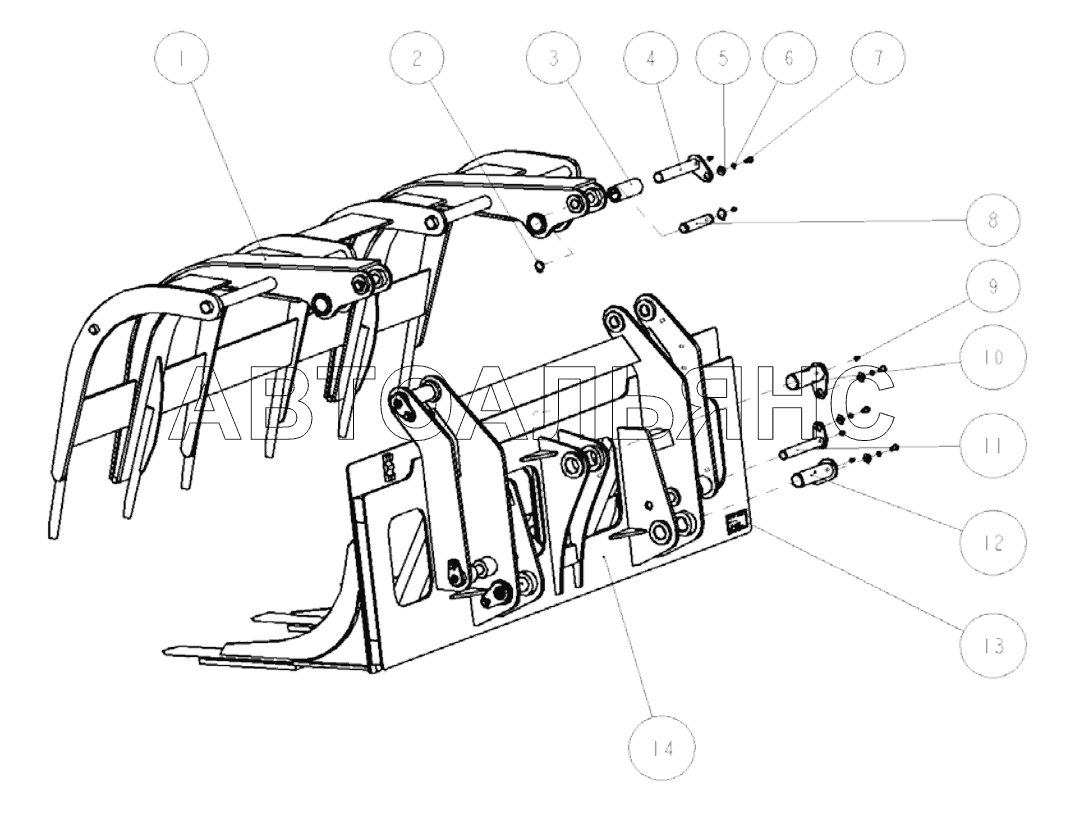

Paper and Grass Grapple XG918. Каталог 2010г.

Particle rock bucket XG918 Paper and Grass Grapple XG918

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Upper part of the grapple

Заводской номер: 22D0288 Количество на модель: 1
22D0288
1
2

Номер детали на чертеже:

2

Ring

Заводской номер: 07B0018 Количество на модель: 4
07B0018
4
3

Номер детали на чертеже:

3

Bearing

Заводской номер: 54A0444 Количество на модель: 2
54A0444
2
4

Номер детали на чертеже:

4

Pin

Заводской номер: 15D0214 Количество на модель: 2
15D0214
2
5

Номер детали на чертеже:

5

Lock washer

Заводской номер: 06B0049 Количество на модель: 7
06B0049
7
6

Номер детали на чертеже:

6

Washer

Заводской номер: 06B0003 Количество на модель: 7
06B0003
7
7

Номер детали на чертеже:

7

Bolt

Заводской номер: 00B0029 Количество на модель: 7
00B0029
7
8

Номер детали на чертеже:

8

Pin

Заводской номер: 60A0738 Количество на модель: 2
60A0738
2
9

Номер детали на чертеже:

9

Oil cup

Заводской номер: 26B0010 Количество на модель: 9
26B0010
9
10

Номер детали на чертеже:

10

Upper bearing for bucket

Заводской номер: 15D0192 Количество на модель: 1
15D0192
1
11

Номер детали на чертеже:

11

Pin

Заводской номер: 15D0215 Количество на модель: 2
15D0215
2
12

Номер детали на чертеже:

12

Pin

Заводской номер: 15D0248 Количество на модель: 2
15D0248
2
13

Номер детали на чертеже:

13

The nameplate

Заводской номер: 83A0985 Количество на модель: 1
83A0985
1
14

Номер детали на чертеже:

14

Nether part of the grapple

Заводской номер: 22D0275 Количество на модель: 1
22D0275
1
Particle rock bucket XG918 Paper and Grass Grapple XG918
