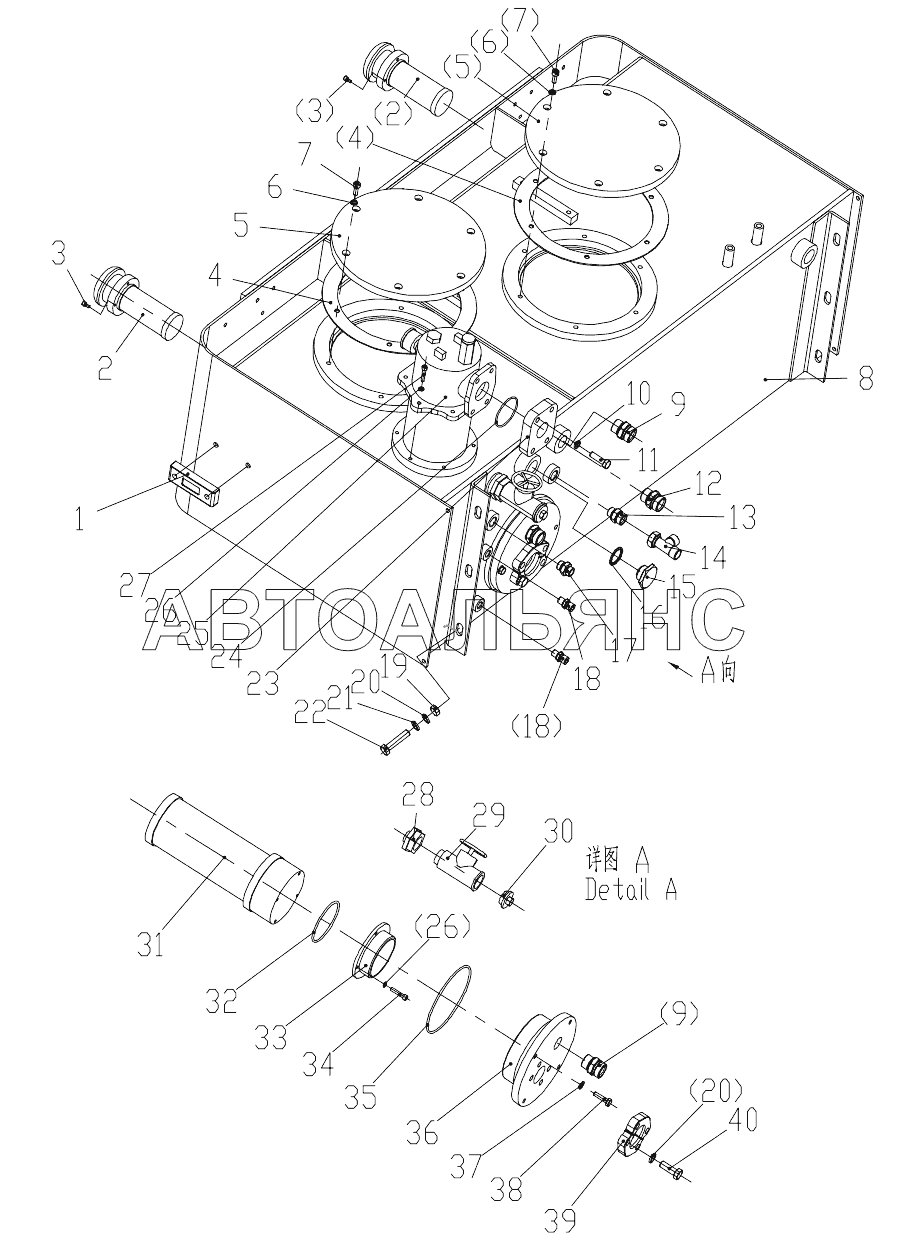

Oil Tank Assy XG31651

Hydraulic Steering System 3 XG31651 Ripper-Scarifier XG31651

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

8

8

8

8

8

8

8

9

11

12

13

14

15

16

17

18

19

21

22

23

24

25

25

28

29

30

31

33

36

39

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Liquidometer

Заводской номер: 22110001 Количество на модель:

22110001

2

Номер детали на чертеже:

2

Air Cleaner

Заводской номер: 22100001 Количество на модель:

22100001

3

Номер детали на чертеже:

3

Screw

Заводской номер: GB70.1 Количество на модель:

GB70.1

4

Номер детали на чертеже:

4

Layer

Заводской номер: 25050268 Количество на модель:

25050268

5

Номер детали на чертеже:

5

Packing Gland

Заводской номер: 33020101 Количество на модель:

33020101

6

Номер детали на чертеже:

6

Washer

Заводской номер: GB93 Количество на модель:

GB93

8

Номер детали на чертеже:

8

Tank

Заводской номер: 82030144 Количество на модель:

82030144

8

Номер детали на чертеже:

8

Tank

Заводской номер: 82030144 Количество на модель:

82030144

8

Номер детали на чертеже:

8

Tank

Заводской номер: 82030144 Количество на модель:

82030144

8

Номер детали на чертеже:

8

Tank

Заводской номер: 82030144 Количество на модель:

82030144

8

Номер детали на чертеже:

8

Tank

Заводской номер: 82030144 Количество на модель:

82030144

8

Номер детали на чертеже:

8

Tank

Заводской номер: 82030142 Количество на модель:

82030142

8

Номер детали на чертеже:

8

Tank

Заводской номер: 82030142 Количество на модель:

82030142

9

Номер детали на чертеже:

9

Adapter

Заводской номер: 1CM-30-26WD Количество на модель:

1CM-30-26WD

11

Номер детали на чертеже:

11

Washer

Заводской номер: GB5783 Количество на модель:

GB5783

12

Номер детали на чертеже:

12

Adapter

Заводской номер: 1CM-30-33WD Количество на модель:

1CM-30-33WD

13

Номер детали на чертеже:

13

Adapter

Заводской номер: 1CM-22-18WD Количество на модель:

1CM-22-18WD

14

Номер детали на чертеже:

14

Adapter

Заводской номер: CC-22 Количество на модель:

CC-22

15

Номер детали на чертеже:

15

Magnetic Plug

Заводской номер: QC/T385-M30x2 Количество на модель:

QC/T385-M30x2

16

Номер детали на чертеже:

16

Washer

Заводской номер: JB982 Количество на модель:

JB982

17

Номер детали на чертеже:

17

Adapter

Заводской номер: 1CM-18WD Количество на модель:

1CM-18WD

18

Номер детали на чертеже:

18

Adapter

Заводской номер: 1CM-14-12WD Количество на модель:

1CM-14-12WD

19

Номер детали на чертеже:

19

Nut

Заводской номер: GB6170 Количество на модель:

GB6170

21

Номер детали на чертеже:

21

Screw

Заводской номер: GB97.1 Количество на модель:

GB97.1

22

Номер детали на чертеже:

22

Bolt

Заводской номер: GB5782 Количество на модель:

GB5782

23

Номер детали на чертеже:

23

Piping

Заводской номер: 36010076 Количество на модель:

36010076

24

Номер детали на чертеже:

24

O-Ring

Заводской номер: GB3452.1 Количество на модель:

GB3452.1

25

Номер детали на чертеже:

25

Oil Filter

Заводской номер: RFB-100Ч10Y Количество на модель:

RFB-100Ч10Y

25

Номер детали на чертеже:

25

Filter

Заводской номер: RFBE-100Ч10 Количество на модель:

RFBE-100Ч10

28

Номер детали на чертеже:

28

Adapter

Заводской номер: GB3287-N8-3/4-Zn-C Количество на модель:

GB3287-N8-3/4-Zn-C

29

Номер детали на чертеже:

29

Gate Valve

Заводской номер: Rc3/4” Количество на модель:

Rc3/4”

30

Номер детали на чертеже:

30

Pipe Stopper

Заводской номер: GB3287-T9-3/4-Zn-C Количество на модель:

GB3287-T9-3/4-Zn-C

31

Номер детали на чертеже:

31

Oil Filter

Заводской номер: 22090002 Количество на модель:

22090002

33

Номер детали на чертеже:

33

Flange

Заводской номер: 33040012 Количество на модель:

33040012

36

Номер детали на чертеже:

36

Flange

Заводской номер: 33040018 Количество на модель:

33040018

39

Номер детали на чертеже:

39

Flange Assembly

Заводской номер: FL-24 Количество на модель:

FL-24
