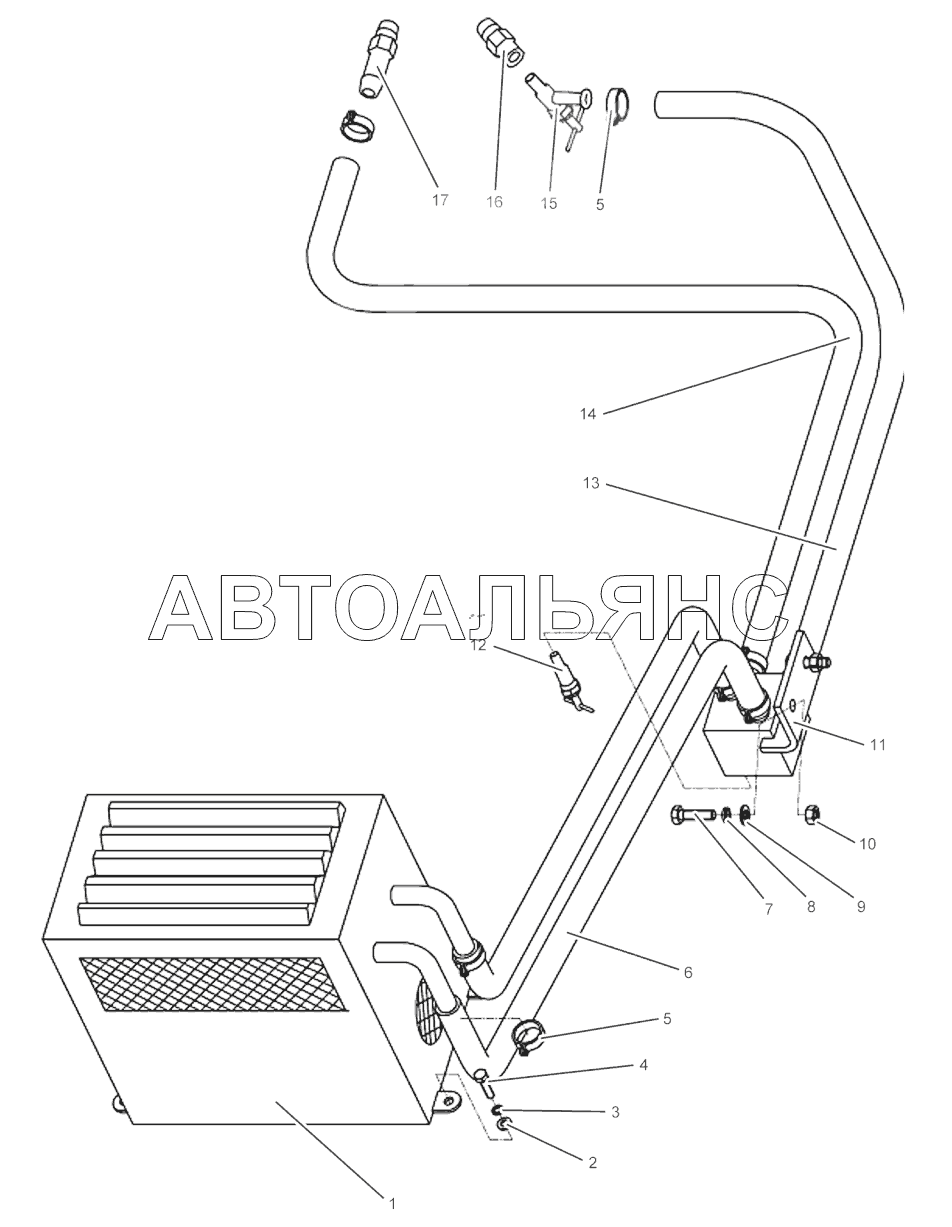

Heating system ZL30H. Каталог 2012г.

252600283 Air Conditioning System ZL30H

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Heating fan

Заводской номер: 251800933 Количество на модель: 1
251800933
1
2

Номер детали на чертеже:

2

Шайба М6

Заводской номер: 805300029 Количество на модель: 4
805300029
4
3

Номер детали на чертеже:

3

Шайба М6

Заводской номер: 805300030 Количество на модель: 4
805300030
4
4

Номер детали на чертеже:

4

Болт М6х25

Заводской номер: 805000031 Количество на модель: 4
805000031
4
5

Номер детали на чертеже:

5

Хомут 22-26

Заводской номер: 801902690 Количество на модель: 8
801902690
8
6

Номер детали на чертеже:

6

Water tube

Заводской номер: 252601482 Количество на модель: 2
252601482
2
7

Номер детали на чертеже:

7

Болт М8х30

Заводской номер: 805000020 Количество на модель: 2
805000020
2
8

Номер детали на чертеже:

8

Шайба 8

Заводской номер: 805300010 Количество на модель: 2
805300010
2
9

Номер детали на чертеже:

9

Шайба 8

Заводской номер: 805300069 Количество на модель: 2
805300069
2
10

Номер детали на чертеже:

10

Гайка М8

Заводской номер: 805200045 Количество на модель: 2
805200045
2
11

Номер детали на чертеже:

11

Connection

Заводской номер: 252600518 Количество на модель: 1
252600518
1
12

Номер детали на чертеже:

12

Water drain valve

Заводской номер: 250200706 Количество на модель: 2
250200706
2
13

Номер детали на чертеже:

13

Water tube

Заводской номер: 252601483 Количество на модель: 1
252601483
1
14

Номер детали на чертеже:

14

Water tube

Заводской номер: 252601484 Количество на модель: 1
252601484
1
15

Номер детали на чертеже:

15

Выключатель горячей воды отопителя

Заводской номер: 250300125 Количество на модель: 1
250300125
1
16

Номер детали на чертеже:

16

Соединение указателя температуры воды

Заводской номер: 250300190 Количество на модель: 1
250300190
1
17

Номер детали на чертеже:

17

Соединение

Заводской номер: 250200223 Количество на модель: 1
250200223
1
252600283 Air Conditioning System ZL30H
