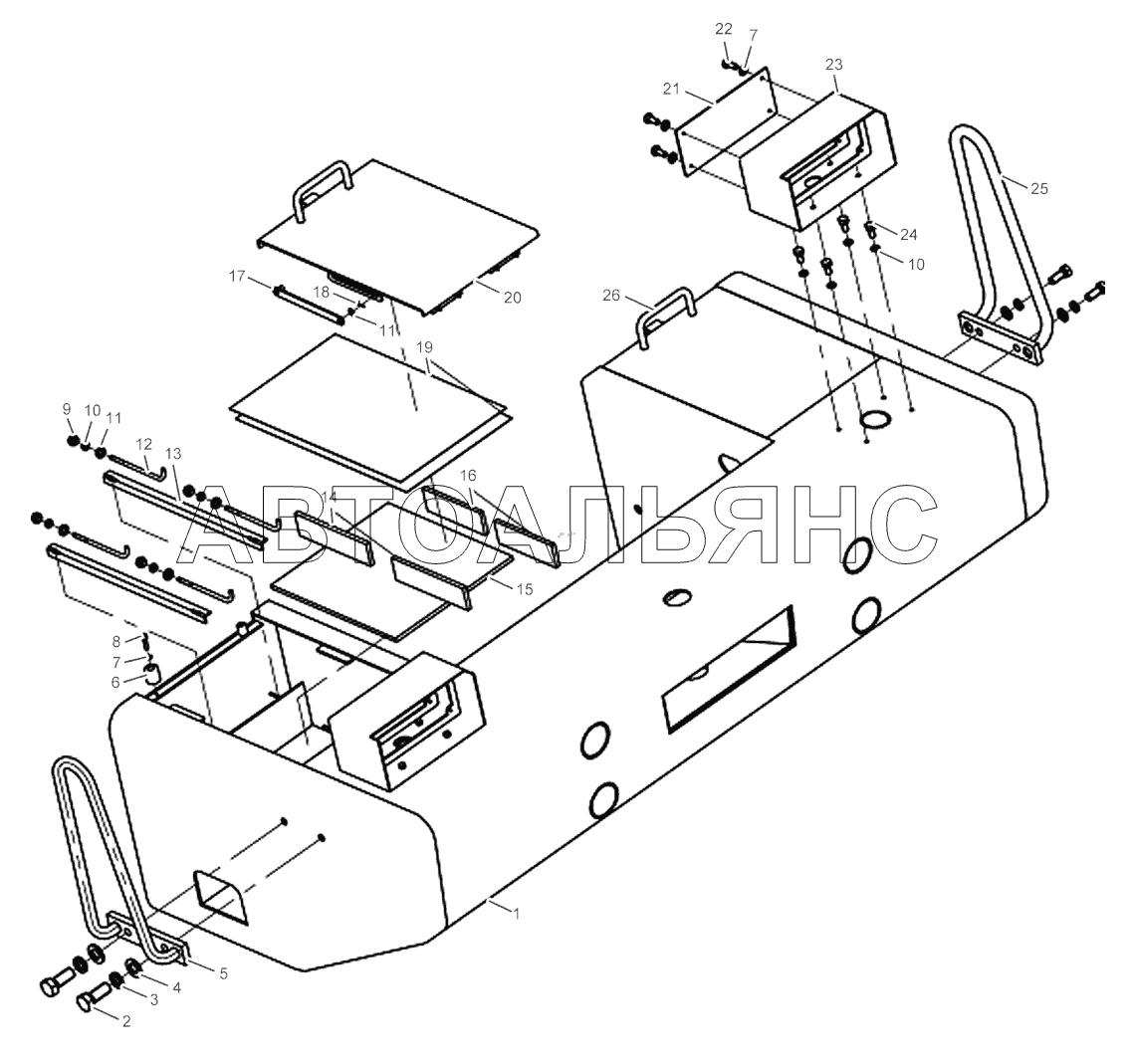

Counterweight ZL30H. Каталог 2012г.

Fuel tank ZL30H Cab ZL30H

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Counterbalance

Заводской номер: 252600434 Количество на модель: 1
252600434
1
2

Номер детали на чертеже:

2

Болт M16x40

Заводской номер: 805000051 Количество на модель: 4
805000051
4
3

Номер детали на чертеже:

3

Шайба 16

Заводской номер: 805300011 Количество на модель: 4
805300011
4
4

Номер детали на чертеже:

4

Шайба 16

Заводской номер: 805300013 Количество на модель: 4
805300013
4
5

Номер детали на чертеже:

5

Кронштейн-поручень лево-задний

Заводской номер: 250700111 Количество на модель: 1
250700111
1
6

Номер детали на чертеже:

6

Spacer

Заводской номер: 250900226 Количество на модель: 4
250900226
4
7

Номер детали на чертеже:

7

Шайба 5

Заводской номер: 805300119 Количество на модель: 12
805300119
12
8

Номер детали на чертеже:

8

Screw

Заводской номер: 805100484 Количество на модель: 4
805100484
4
9

Номер детали на чертеже:

9

Гайка М8

Заводской номер: 805200045 Количество на модель: 4
805200045
4
10

Номер детали на чертеже:

10

Шайба 8

Заводской номер: 805300010 Количество на модель: 12
805300010
12
11

Номер детали на чертеже:

11

Шайба 8

Заводской номер: 805300069 Количество на модель: 6
805300069
6
12

Номер детали на чертеже:

12

Крепежный бош

Заводской номер: 250900222 Количество на модель: 4
250900222
4
13

Номер детали на чертеже:

13

Стопорный угольник

Заводской номер: 250900221 Количество на модель: 2
250900221
2
14

Номер детали на чертеже:

14

Перегородка II

Заводской номер: 250900224 Количество на модель: 2
250900224
2
15

Номер детали на чертеже:

15

Eraser

Заводской номер: 250900225 Количество на модель: 1
250900225
1
16

Номер детали на чертеже:

16

Перегородка I

Заводской номер: 250900223 Количество на модель: 2
250900223
2
17

Номер детали на чертеже:

17

Упорный стержень

Заводской номер: 252100434 Количество на модель: 2
252100434
2
18

Номер детали на чертеже:

18

Шплинт 2х20

Заводской номер: 805603355 Количество на модель: 2
805603355
2
19

Номер детали на чертеже:

19

Eraser

Заводской номер: 250200241 Количество на модель: 2
250200241
2
20

Номер детали на чертеже:

20

Left cover

Заводской номер: 252600435 Количество на модель: 1
252600435
1
21

Номер детали на чертеже:

21

Перекрытие за фанарем

Заводской номер: 252100432 Количество на модель: 2
252100432
2
22

Номер детали на чертеже:

22

Винт М5х12

Заводской номер: 805100056 Количество на модель: 8
805100056
8
23

Номер детали на чертеже:

23

Опора фары

Заводской номер: 252100428 Количество на модель: 2
252100428
2
24

Номер детали на чертеже:

24

Болт М8х16

Заводской номер: 805000033 Количество на модель: 8
805000033
8
25

Номер детали на чертеже:

25

Право-задний кронштейн-поручень

Заводской номер: 250700106 Количество на модель: 1
250700106
1
26

Номер детали на чертеже:

26

Right cover

Заводской номер: 252600436 Количество на модель: 1
252600436
1
