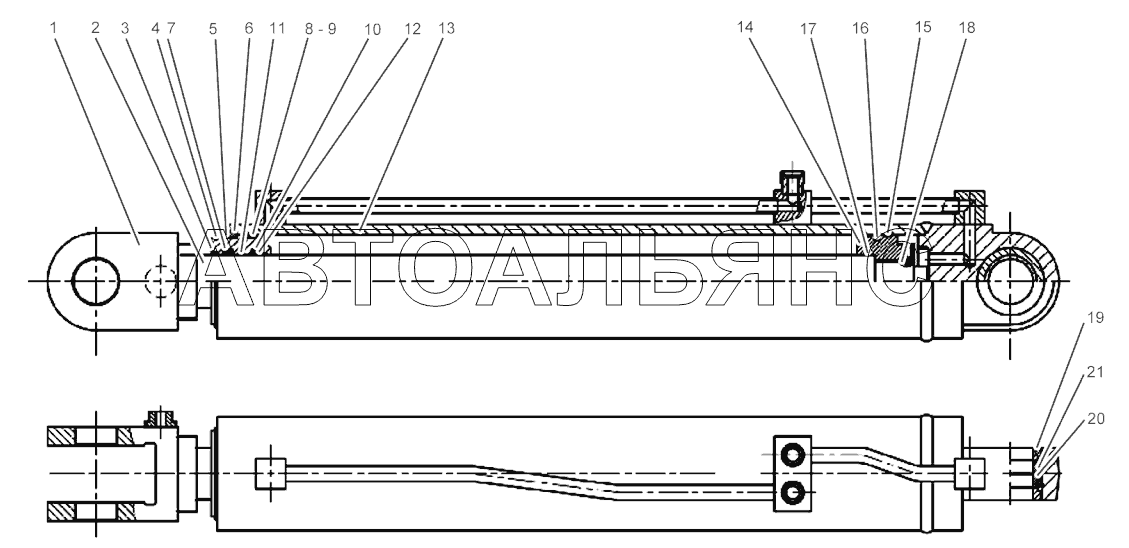

Lift Arm Cylinder ZL30H. Каталог 2012г.

Shovel Cylinder ZL30H Steering Cylinder ZL30H

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Головка поршневого штока

Заводской номер: XGYG01-128-01 Количество на модель: 1
XGYG01-128-01
1
2

Номер детали на чертеже:

2

Поршневой шток

Заводской номер: XGYG01-128-02 Количество на модель: 1
XGYG01-128-02
1
3

Номер детали на чертеже:

3

Dust cover

Заводской номер: Dust cover 70x8,5 Количество на модель: 1
Dust cover 70x8,5
1
4

Номер детали на чертеже:

4

Пружинный зажим

Заводской номер: GB894.1-86 Количество на модель: 1
GB894.1-86
1
5

Номер детали на чертеже:

5

Упорное кольцо

Заводской номер: XGYG01-128-03 Количество на модель: 1
XGYG01-128-03
1
6

Номер детали на чертеже:

6

Звено захвата

Заводской номер: XGYG01-128-04 Количество на модель: 1
XGYG01-128-04
1
7

Номер детали на чертеже:

7

Gasket

Заводской номер: GasketU70x85x11.4 Количество на модель: 1
GasketU70x85x11.4
1
8

Номер детали на чертеже:

8

Кольцо

Заводской номер: GB1235-76 Количество на модель: 2
GB1235-76
2
9

Номер детали на чертеже:

9

Борткольцо

Заводской номер: XGYG01-128-10 Количество на модель: 1
XGYG01-128-10
1
10

Номер детали на чертеже:

10

Уплотнительное кольцо с заходом d100

Заводской номер: S-55013 Количество на модель: 1
S-55013
1
11

Номер детали на чертеже:

11

Передаточный вал

Заводской номер: XGYG01-128-05 Количество на модель: 2
XGYG01-128-05
2
12

Номер детали на чертеже:

12

Направляющая втулка

Заводской номер: XGYG01-128-06 Количество на модель: 1
XGYG01-128-06
1
13

Номер детали на чертеже:

13

Корпус левого цилиндра

Заводской номер: XGYG01-128-07 Количество на модель: 1
XGYG01-128-07
1
14

Номер детали на чертеже:

14

Поршень

Заводской номер: XGYG01-128-08 Количество на модель: 1
XGYG01-128-08
1
15

Номер детали на чертеже:

15

Упорное кольцо для отверстия

Заводской номер: XGYG01-128-09 Количество на модель: 2
XGYG01-128-09
2
16

Номер детали на чертеже:

16

Glyd Ring dl50

Заводской номер: S-55044 Количество на модель: 1
S-55044
1
18

Номер детали на чертеже:

18

Винт

Заводской номер: GB79-85 Количество на модель: 1
GB79-85
1
19

Номер детали на чертеже:

19

Каркасное пылезащитное кольцо Ф60

Заводской номер: 9D00-590300-03 Количество на модель: 2
9D00-590300-03
2
20

Номер детали на чертеже:

20

Подшипник

Заводской номер: GB304.5-81 Количество на модель: 1
GB304.5-81
1
21

Номер детали на чертеже:

21

Пружинный зажим

Заводской номер: GB893.1-86 Количество на модель: 2
GB893.1-86
2
