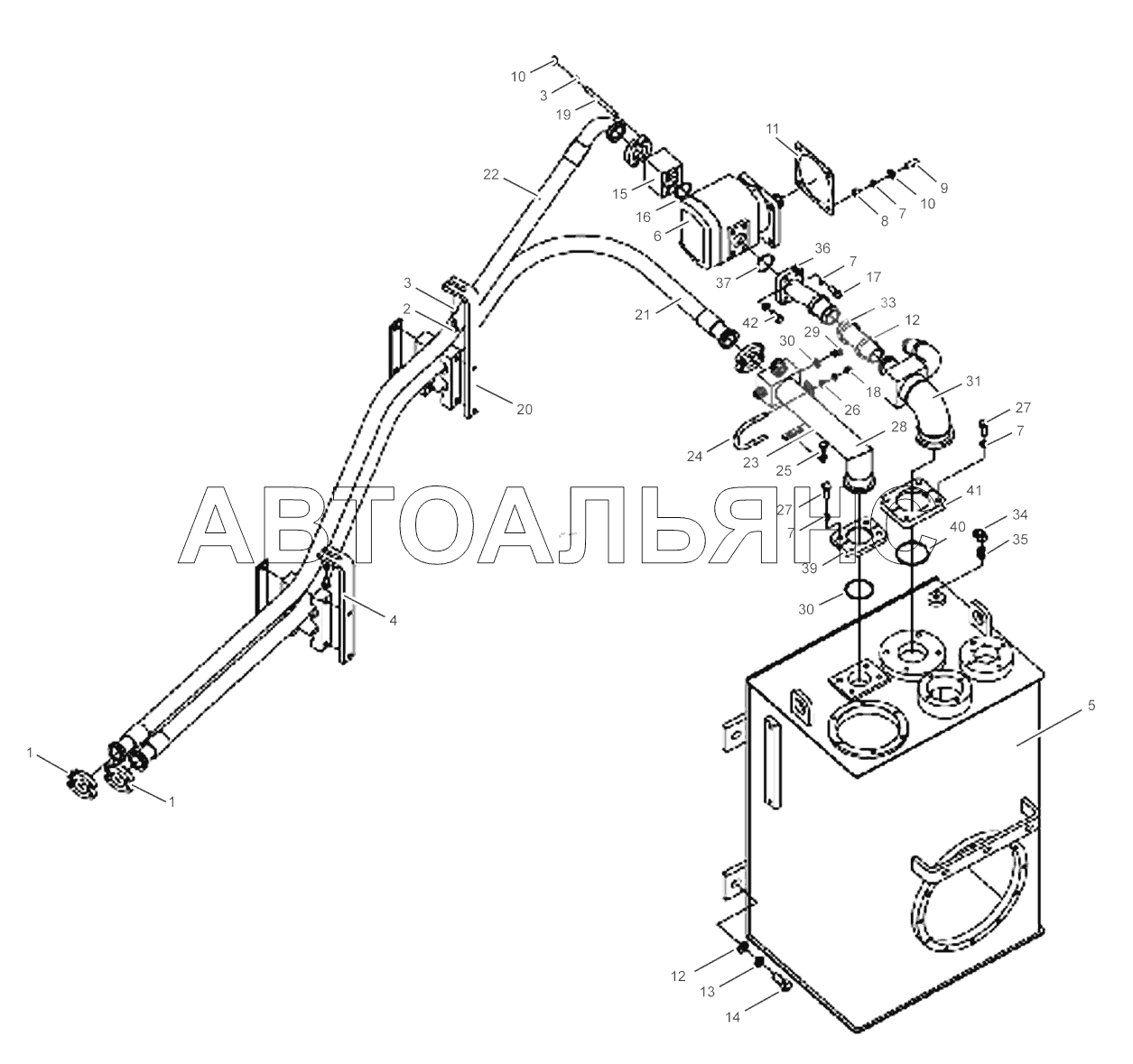

Hydraulic Service System - I ZL30H. Каталог 2012г.

252601517 Front Axle ZL30H Hydraulic Service System - II ZL30H

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Блок фланцев

Заводской номер: 803164272 Количество на модель: 4
803164272
4
2

Номер детали на чертеже:

2

Болт М10х25

Заводской номер: 805000727 Количество на модель: 4
805000727
4
3

Номер детали на чертеже:

3

Шайба 10

Заводской номер: 805300014 Количество на модель: 12
805300014
12
4

Номер детали на чертеже:

4

Опора

Заводской номер: 252700364 Количество на модель: 1
252700364
1
5

Номер детали на чертеже:

5

Hydraulic fluid tank

Заводской номер: 252604357 Количество на модель: 1
252604357
1
6

Номер детали на чертеже:

6

Gear pump

Заводской номер: 803004134 Количество на модель: 1
803004134
1
7

Номер детали на чертеже:

7

Шайба 12

Заводской номер: 805300018 Количество на модель: 16
805300018
16
8

Номер детали на чертеже:

8

Гайка М12

Заводской номер: 805200049 Количество на модель: 4
805200049
4
9

Номер детали на чертеже:

9

Screw

Заводской номер: 801902679 Количество на модель: 4
801902679
4
10

Номер детали на чертеже:

10

Шайба 12

Заводской номер: 805300020 Количество на модель: 4
805300020
4
11

Номер детали на чертеже:

11

Уплотнительная прокладка

Заводской номер: 252100847 Количество на модель: 1
252100847
1
12

Номер детали на чертеже:

12

Шайба 16

Заводской номер: 805300013 Количество на модель: 4
805300013
4
13

Номер детали на чертеже:

13

Шайба 16

Заводской номер: 805300011 Количество на модель: 4
805300011
4
14

Номер детали на чертеже:

14

Болт M16x40

Заводской номер: 805000051 Количество на модель: 4
805000051
4
15

Номер детали на чертеже:

15

Junction block

Заводской номер: 252604358 Количество на модель: 1
252604358
1
16

Номер детали на чертеже:

16

О-образное уплотнительное кольцо

Заводской номер: 801100148 Количество на модель: 1
801100148
1
17

Номер детали на чертеже:

17

Screw

Заводской номер: 805004590 Количество на модель: 3
805004590
3
18

Номер детали на чертеже:

18

Гайка М10

Заводской номер: 805200048 Количество на модель: 6
805200048
6
19

Номер детали на чертеже:

19

Screw

Заводской номер: 805002244 Количество на модель: 4
805002244
4
20

Номер детали на чертеже:

20

Опора

Заводской номер: 252700366 Количество на модель: 1
252700366
1
21

Номер детали на чертеже:

21

Гибкий рукав в сборе

Заводской номер: 252700190 Количество на модель: 1
252700190
1
22

Номер детали на чертеже:

22

Hose

Заводской номер: 252604359 Количество на модель: 1
252604359
1
23

Номер детали на чертеже:

23

Relay board

Заводской номер: 252604360 Количество на модель: 1
252604360
1
24

Номер детали на чертеже:

24

Clamp "U

Заводской номер: 269900198 Количество на модель: 1
269900198
1
25

Номер детали на чертеже:

25

Болт М10х20

Заводской номер: 805000714 Количество на модель: 2
805000714
2
26

Номер детали на чертеже:

26

Шайба 10

Заводской номер: 805300017 Количество на модель: 4
805300017
4
27

Номер детали на чертеже:

27

Болт M12x35

Заводской номер: 805000048 Количество на модель: 8
805000048
8
28

Номер детали на чертеже:

28

Pipe

Заводской номер: 252604361 Количество на модель: 1
252604361
1
29

Номер детали на чертеже:

29

Пробка M14x1.5

Заводской номер: 803107807 Количество на модель: 1
803107807
1
30

Номер детали на чертеже:

30

Шайба 14

Заводской номер: 805301410 Количество на модель: 1
805301410
1
31

Номер детали на чертеже:

31

Pipe

Заводской номер: 252604362 Количество на модель: 1
252604362
1
32

Номер детали на чертеже:

32

Хомут из нержавейки 44-64

Заводской номер: 801902713 Количество на модель: 2
801902713
2
33

Номер детали на чертеже:

33

Hose

Заводской номер: 803164020 Количество на модель: 1
803164020
1
34

Номер детали на чертеже:

34

Connector

Заводской номер: 803164273 Количество на модель: 1
803164273
1
35

Номер детали на чертеже:

35

Connector

Заводской номер: 803601021 Количество на модель: 1
803601021
1
36

Номер детали на чертеже:

36

Pipe

Заводской номер: 252604363 Количество на модель: 1
252604363
1
37

Номер детали на чертеже:

37

O-ring

Заводской номер: 801100180 Количество на модель: 1
801100180
1
38

Номер детали на чертеже:

38

O-ring

Заводской номер: 803164126 Количество на модель: 1
803164126
1
39

Номер детали на чертеже:

39

Flange

Заводской номер: 250400239 Количество на модель: 1
250400239
1
40

Номер детали на чертеже:

40

O-ring

Заводской номер: 801100269 Количество на модель: 1
801100269
1
41

Номер детали на чертеже:

41

Flange

Заводской номер: 252900285 Количество на модель: 1
252900285
1
42

Номер детали на чертеже:

42

Болт M12x25

Заводской номер: 805000715 Количество на модель: 1
805000715
1
