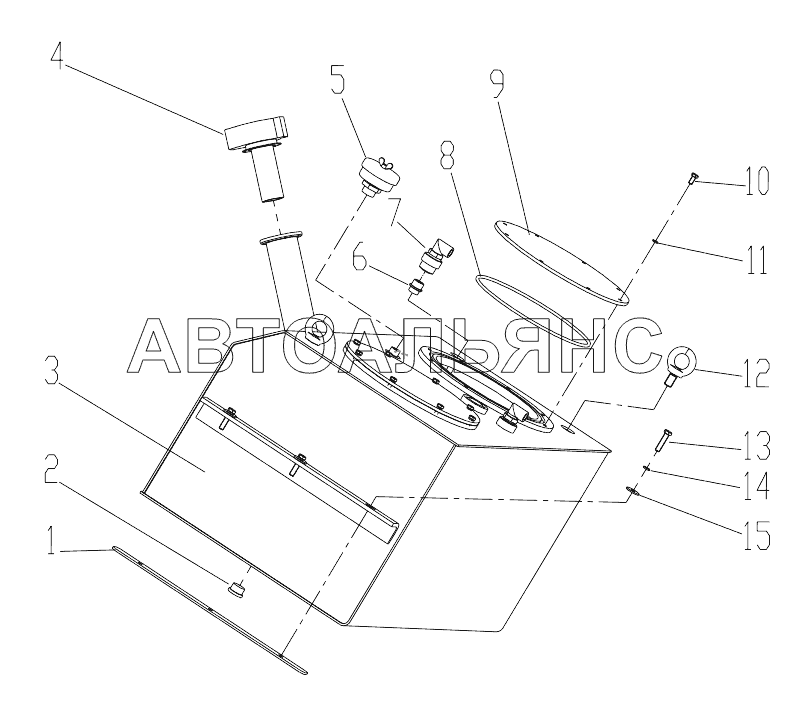

425801795 Fuel Tank XZ680A. Каталог 2014г.

426101625 Bracket XZ680A 425802991 Platform Assembly XZ680A

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Rubber Mat

Заводской номер: 425801810 Количество на модель: 2
425801810
2
2

Номер детали на чертеже:

2

Block

Заводской номер: 803192166 Количество на модель: 1
803192166
1
3

Номер детали на чертеже:

3

Tank

Заводской номер: 425801796 Количество на модель: 1
425801796
1
4

Номер детали на чертеже:

4

Air Filter

Заводской номер: 803190357 Количество на модель: 1
803190357
1
5

Номер детали на чертеже:

5

Filter

Заводской номер: 803381350 Количество на модель: 1
803381350
1
6

Номер детали на чертеже:

6

Adapter

Заводской номер: 803201504 Количество на модель: 1
803201504
1
7

Номер детали на чертеже:

7

Right angle union joint

Заводской номер: 803190692 Количество на модель: 1
803190692
1
8

Номер детали на чертеже:

8

O-ring

Заводской номер: 803377275 Количество на модель: 2
803377275
2
9

Номер детали на чертеже:

9

Cover

Заводской номер: 426100339 Количество на модель: 2
426100339
2
10

Номер детали на чертеже:

10

Болт М10х20

Заводской номер: 805000714 Количество на модель: 16
805000714
16
11

Номер детали на чертеже:

11

Шайба 10

Заводской номер: 805300014 Количество на модель: 16
805300014
16
12

Номер детали на чертеже:

12

Bolt

Заводской номер: 805100447 Количество на модель: 2
805100447
2
13

Номер детали на чертеже:

13

Screw

Заводской номер: 805000028 Количество на модель: 6
805000028
6
14

Номер детали на чертеже:

14

Шайба 16

Заводской номер: 805300011 Количество на модель: 6
805300011
6
15

Номер детали на чертеже:

15

Шайба 16

Заводской номер: 805300111 Количество на модель: 6
805300111
6
