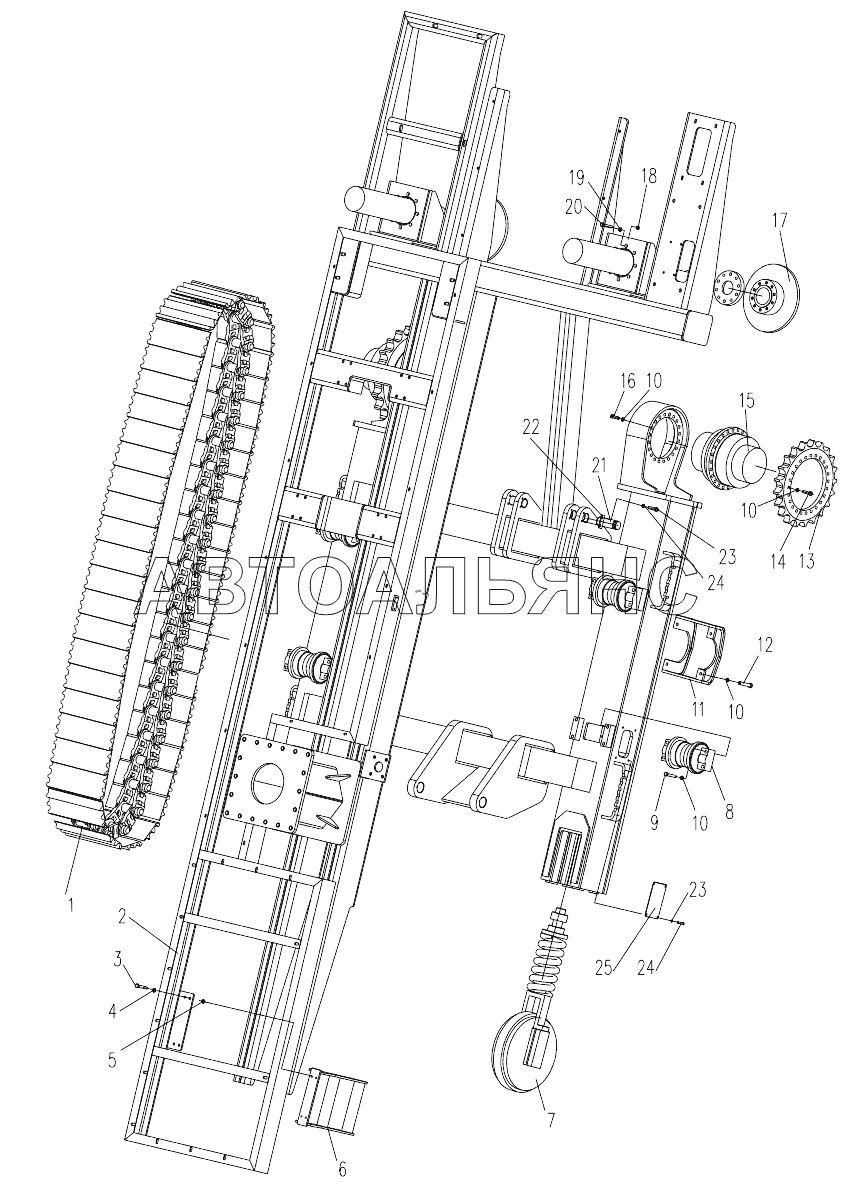

0042101105 Track Group XZ500. Каталог 2012г.

0042121000 Air-conditioner XZ500 0042101093 Leg XZ500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TRACK

Заводской номер: 103060306 Количество на модель: 2
103060306
2
2

Номер детали на чертеже:

2

TRACK FRAME

Заводской номер: 0041901005 Количество на модель: 1
0041901005
1
3

Номер детали на чертеже:

3

Bolt M10X30

Заводской номер: 104000082 Количество на модель: 4
104000082
4
4

Номер детали на чертеже:

4

Washer 10

Заводской номер: 104040008 Количество на модель: 4
104040008
4
5

Номер детали на чертеже:

5

Nut

Заводской номер: 104030014 Количество на модель: 4
104030014
4
6

Номер детали на чертеже:

6

Pedal assembly

Заводской номер: 0041901080 Количество на модель: 1
0041901080
1
7

Номер детали на чертеже:

7

Track Roller And Idler Device

Заводской номер: 103060310+103060308 Количество на модель: 2
103060310+103060308
2
8

Номер детали на чертеже:

8

Lower Roller

Заводской номер: 103060307 Количество на модель: 22
103060307
22
9

Номер детали на чертеже:

9

Bolt

Заводской номер: 104000075 Количество на модель: 64
104000075
64
10

Номер детали на чертеже:

10

Washer

Заводской номер: 104050013 Количество на модель: 196
104050013
196
11

Номер детали на чертеже:

11

Track Guide

Заводской номер: 0042101002 Количество на модель: 4
0042101002
4
12

Номер детали на чертеже:

12

Bolt

Заводской номер: 104000892 Количество на модель: 16
104000892
16
13

Номер детали на чертеже:

13

Sprocket

Заводской номер: 103060309 Количество на модель: 2
103060309
2
14

Номер детали на чертеже:

14

Bolt

Заводской номер: 104000417 Количество на модель: 30
104000417
30
15

Номер детали на чертеже:

15

Planetary

Заводской номер: 103021206 Количество на модель: 2
103021206
2
16

Номер детали на чертеже:

16

Bolt

Заводской номер: 104000417 Количество на модель: 40
104000417
40
17

Номер детали на чертеже:

17

Leg

Заводской номер: 0042101093 Количество на модель: 2
0042101093
2
18

Номер детали на чертеже:

18

WASHER

Заводской номер: 104040074 Количество на модель: 16
104040074
16
19

Номер детали на чертеже:

19

Bolt

Заводской номер: 104000786 Количество на модель: 16
104000786
16
20

Номер детали на чертеже:

20

Screw

Заводской номер: 104030315 Количество на модель: 16
104030315
16
21

Номер детали на чертеже:

21

Cover

Заводской номер: 0042001001 Количество на модель: 2
0042001001
2
22

Номер детали на чертеже:

22

pin

Заводской номер: 0042101097 Количество на модель: 2
0042101097
2
23

Номер детали на чертеже:

23

Bolt

Заводской номер: 104000402 Количество на модель: 8
104000402
8
24

Номер детали на чертеже:

24

WASHER

Заводской номер: 10404007 Количество на модель: 8
10404007
8
25

Номер детали на чертеже:

25

COVER

Заводской номер: 0042101005 Количество на модель: 2
0042101005
2
