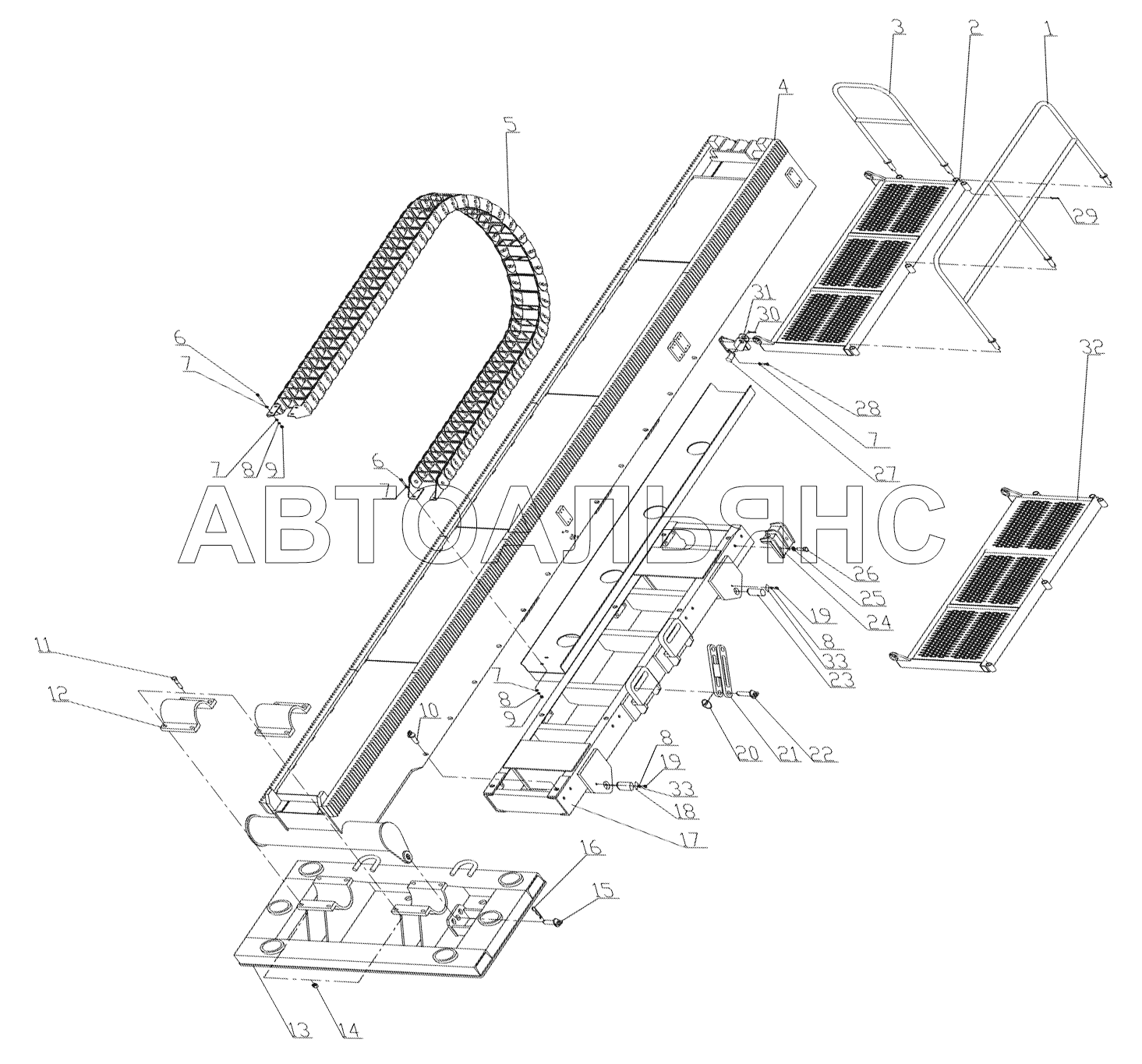

0042102000 Drill Frame XZ500. Каталог 2012г.

0042100000 XZ500 Horizontal Directional Drill XZ500 0041905121 Clamp XZ500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Guide

Заводской номер: 0041502162 Количество на модель: 2
0041502162
2
2

Номер детали на чертеже:

2

Plate

Заводской номер: 0041902099 Количество на модель: 1
0041902099
1
2

Номер детали на чертеже:

2

Plate

Заводской номер: 0042102024 Количество на модель: 1
0042102024
1
3

Номер детали на чертеже:

3

Guide

Заводской номер: 0041502171 Количество на модель: 1
0041502171
1
4

Номер детали на чертеже:

4

Drill frame

Заводской номер: 0042102001 Количество на модель: 1
0042102001
1
5

Номер детали на чертеже:

5

Hose trac

Заводской номер: 103060265 Количество на модель: 1
103060265
1
6

Номер детали на чертеже:

6

Bolt

Заводской номер: 104000372 Количество на модель: 8
104000372
8
7

Номер детали на чертеже:

7

Washer 10

Заводской номер: 104040030 Количество на модель: 32
104040030
32
8

Номер детали на чертеже:

8

Washer 10

Заводской номер: 104040008 Количество на модель: 12
104040008
12
9

Номер детали на чертеже:

9

Nut

Заводской номер: 104030014 Количество на модель: 8
104030014
8
10

Номер детали на чертеже:

10

Pin

Заводской номер: 0042102035 Количество на модель: 4
0042102035
4
11

Номер детали на чертеже:

11

Bolt

Заводской номер: 104000008 Количество на модель: 8
104000008
8
12

Номер детали на чертеже:

12

Plate

Заводской номер: 0041902060 Количество на модель: 2
0041902060
2
13

Номер детали на чертеже:

13

Anchor frame

Заводской номер: 0042102015 Количество на модель: 1
0042102015
1
13

Номер детали на чертеже:

13

Anchor frame

Заводской номер: 0042102059 Количество на модель: 1
0042102059
1
14

Номер детали на чертеже:

14

Nut 20

Заводской номер: 104030018 Количество на модель: 8
104030018
8
15

Номер детали на чертеже:

15

Pin

Заводской номер: 0042102032 Количество на модель: 1
0042102032
1
16

Номер детали на чертеже:

16

Pin

Заводской номер: 0042102034 Количество на модель: 1
0042102034
1
17

Номер детали на чертеже:

17

Frame

Заводской номер: 0042102007 Количество на модель: 1
0042102007
1
18

Номер детали на чертеже:

18

Pin

Заводской номер: 0041902134 Количество на модель: 2
0041902134
2
19

Номер детали на чертеже:

19

Bolt M10x25

Заводской номер: 104000085 Количество на модель: 4
104000085
4
20

Номер детали на чертеже:

20

Pin

Заводской номер: 004100311 Количество на модель: 1
004100311
1
21

Номер детали на чертеже:

21

Pull rod

Заводской номер: 0041902075 Количество на модель: 1
0041902075
1
22

Номер детали на чертеже:

22

Pin

Заводской номер: 0041902078 Количество на модель: 1
0041902078
1
23

Номер детали на чертеже:

23

Pin

Заводской номер: 0041902133 Количество на модель: 2
0041902133
2
24

Номер детали на чертеже:

24

Plate

Заводской номер: 0041902048 Количество на модель: 8
0041902048
8
25

Номер детали на чертеже:

25

Washer 20

Заводской номер: 104040006 Количество на модель: 16
104040006
16
26

Номер детали на чертеже:

26

Bolt

Заводской номер: 104000249 Количество на модель: 16
104000249
16
27

Номер детали на чертеже:

27

Pin

Заводской номер: 104070269 Количество на модель: 4
104070269
4
28

Номер детали на чертеже:

28

Bolt

Заводской номер: 104000115 Количество на модель: 16
104000115
16
29

Номер детали на чертеже:

29

Pin

Заводской номер: 104070011 Количество на модель: 8
104070011
8
30

Номер детали на чертеже:

30

Pin 5X50

Заводской номер: 104070018 Количество на модель: 4
104070018
4
31

Номер детали на чертеже:

31

Bolster

Заводской номер: 0042102028 Количество на модель: 4
0042102028
4
32

Номер детали на чертеже:

32

Plate

Заводской номер: 0041502167 Количество на модель: 1
0041502167
1
33

Номер детали на чертеже:

33

Plate

Заводской номер: 0041901131 Количество на модель: 4
0041901131
4
