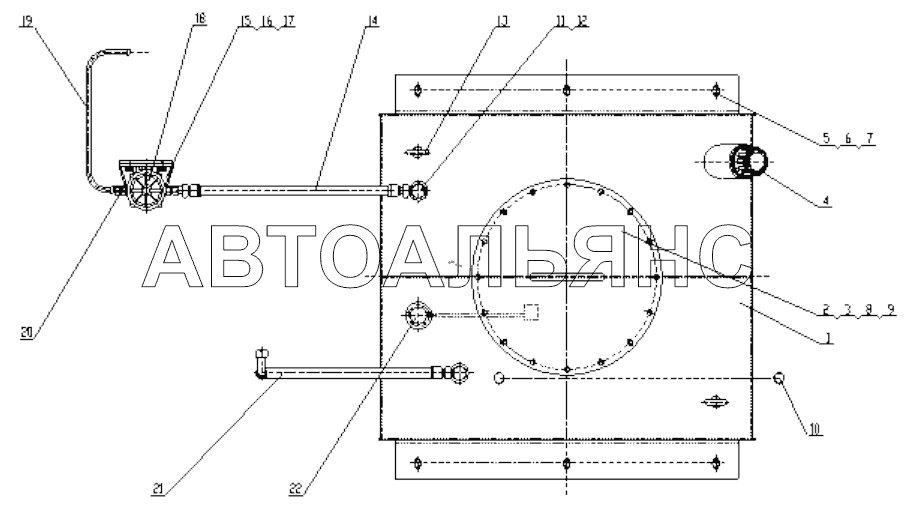

0042108000 Fuel Tank XZ500. Каталог 2012г.

0041510001 Relay Panel XZ500 0042100000 Hydraulic system XZ500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Fuel Tank Body

Заводской номер: 0042108001 Количество на модель: 1
0042108001
1
2

Номер детали на чертеже:

2

Washing Cap

Заводской номер: 0041908011 Количество на модель: 1
0041908011
1
3

Номер детали на чертеже:

3

Rubber Bolster

Заводской номер: 0041908013 Количество на модель: 1
0041908013
1
4

Номер детали на чертеже:

4

Air Filter

Заводской номер: 0041908013 Количество на модель: 1
0041908013
1
5

Номер детали на чертеже:

5

Bolt

Заводской номер: 104000121 Количество на модель: 6
104000121
6
6

Номер детали на чертеже:

6

Washer

Заводской номер: 104040053 Количество на модель: 6
104040053
6
7

Номер детали на чертеже:

7

Washer 12

Заводской номер: 104040005 Количество на модель: 6
104040005
6
8

Номер детали на чертеже:

8

Bolt M8X20

Заводской номер: 104000091 Количество на модель: 16
104000091
16
9

Номер детали на чертеже:

9

Washer

Заводской номер: 104040256 Количество на модель: 18
104040256
18
10

Номер детали на чертеже:

10

Plug Screw

Заводской номер: 101024786 Количество на модель: 1
101024786
1
11

Номер детали на чертеже:

11

Bolt

Заводской номер: 104000100 Количество на модель: 2
104000100
2
12

Номер детали на чертеже:

12

Washer

Заводской номер: M16 Количество на модель: 4
M16
4
13

Номер детали на чертеже:

13

Bolt

Заводской номер: 104020096 Количество на модель: 2
104020096
2
14

Номер детали на чертеже:

14

Hose

Заводской номер: 0042108010 Количество на модель: 1
0042108010
1
15

Номер детали на чертеже:

15

Support Plate

Заводской номер: 0042108011 Количество на модель: 1
0042108011
1
16

Номер детали на чертеже:

16

Bolt

Заводской номер: 104000086 Количество на модель: 2
104000086
2
17

Номер детали на чертеже:

17

Nut M8

Заводской номер: 104030024 Количество на модель: 2
104030024
2
18

Номер детали на чертеже:

18

Oil Separator

Заводской номер: 100010189 Количество на модель: 1
100010189
1
19

Номер детали на чертеже:

19

Hose

Заводской номер: 0042108012 Количество на модель: 1
0042108012
1
20

Номер детали на чертеже:

20

Junction

Заводской номер: 101020414 Количество на модель: 2
101020414
2
21

Номер детали на чертеже:

21

Hose

Заводской номер: 0042108013 Количество на модель: 1
0042108013
1
22

Номер детали на чертеже:

22

Latex Pillow

Заводской номер: 004100330 Количество на модель: 1
004100330
1
