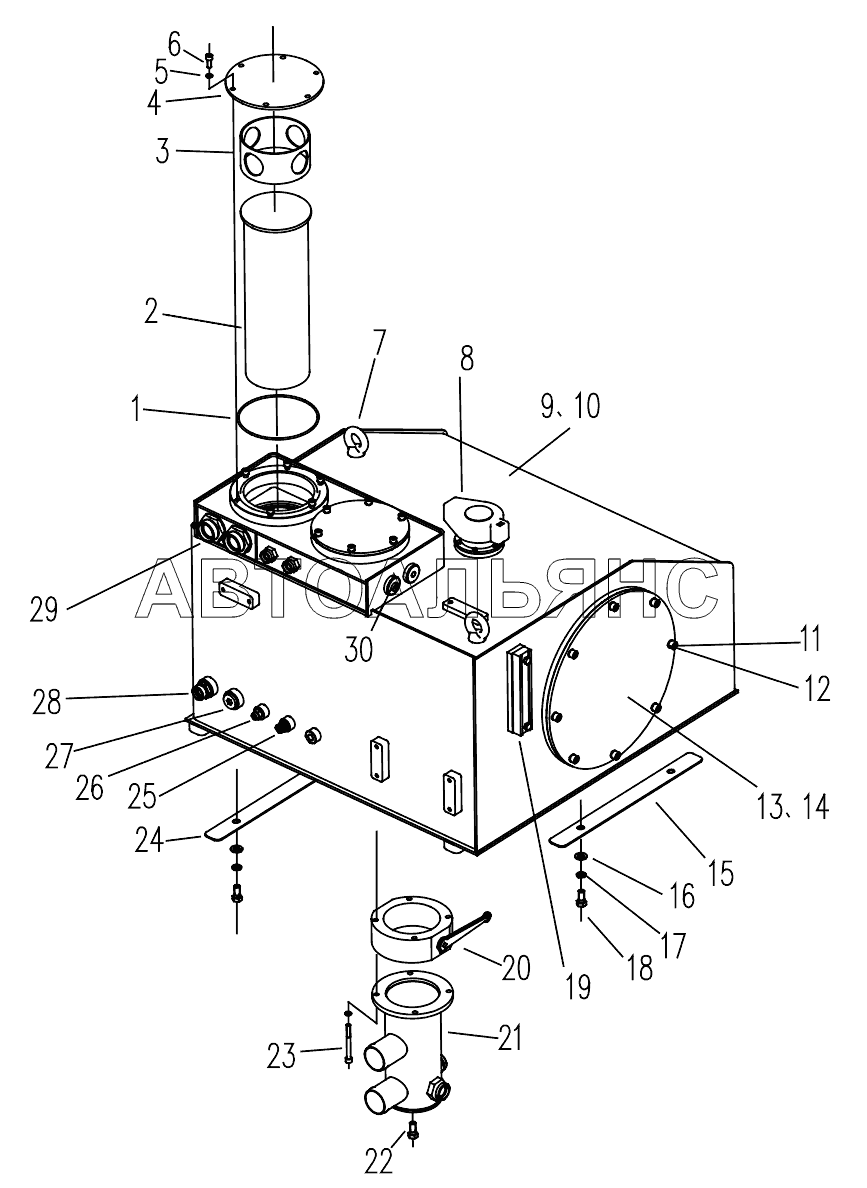

425402769 Hydraulic Tank XZ360E. Каталог 2016г.

425402769 Hydraulic System XZ360E 425403098 Carriage XZ360E

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

O-Ring

Заводской номер: 803172049 Количество на модель: 2
803172049
2
2

Номер детали на чертеже:

2

Filter

Заводской номер: 803374279 Количество на модель: 2
803374279
2
3

Номер детали на чертеже:

3

Pipe

Заводской номер: 425101762 Количество на модель: 2
425101762
2
4

Номер детали на чертеже:

4

Flange

Заводской номер: 425101761 Количество на модель: 2
425101761
2
5

Номер детали на чертеже:

5

Шайба 8

Заводской номер: 805300010 Количество на модель: 16
805300010
16
6

Номер детали на чертеже:

6

Винт М8х20

Заводской номер: 805100064 Количество на модель: 12
805100064
12
7

Номер детали на чертеже:

7

Screw

Заводской номер: 805105388 Количество на модель: 2
805105388
2
8

Номер детали на чертеже:

8

Air Filter

Заводской номер: 803190357 Количество на модель: 1
803190357
1
9

Номер детали на чертеже:

9

Tank Body

Заводской номер: 425103264 Количество на модель: 1
425103264
1
10

Номер детали на чертеже:

10

Oil Plug

Заводской номер: 803192108 Количество на модель: 1
803192108
1
11

Номер детали на чертеже:

11

Шайба 10

Заводской номер: 805300014 Количество на модель: 16
805300014
16
12

Номер детали на чертеже:

12

Bolt

Заводской номер: 805100173 Количество на модель: 16
805100173
16
13

Номер детали на чертеже:

13

O-Ring

Заводской номер: 803192112 Количество на модель: 2
803192112
2
14

Номер детали на чертеже:

14

Cover

Заводской номер: 426100339 Количество на модель: 2
426100339
2
15

Номер детали на чертеже:

15

Rubber Casing

Заводской номер: 425101764 Количество на модель: 1
425101764
1
16

Номер детали на чертеже:

16

Шайба 12

Заводской номер: 805300020 Количество на модель:
805300020
17

Номер детали на чертеже:

17

Шайба 12

Заводской номер: 805300018 Количество на модель:
805300018
18

Номер детали на чертеже:

18

Болт M12x25

Заводской номер: 805000715 Количество на модель: 5
805000715
5
19

Номер детали на чертеже:

19

Level Gauge

Заводской номер: 803200045 Количество на модель: 1
803200045
1
20

Номер детали на чертеже:

20

Valve

Заводской номер: 803076328 Количество на модель: 1
803076328
1
21

Номер детали на чертеже:

21

Pipe

Заводской номер: 425406762 Количество на модель: 1
425406762
1
22

Номер детали на чертеже:

22

Pressure measure joint

Заводской номер: 803190557 Количество на модель: 1
803190557
1
23

Номер детали на чертеже:

23

Bolt

Заводской номер: 803182612 Количество на модель: 4
803182612
4
24

Номер детали на чертеже:

24

Rubber Casing

Заводской номер: 425101763 Количество на модель: 1
425101763
1
25

Номер детали на чертеже:

25

Adapter

Заводской номер: 803105414 Количество на модель: 1
803105414
1
26

Номер детали на чертеже:

26

Adapter

Заводской номер: 803376951 Количество на модель: 1
803376951
1
27

Номер детали на чертеже:

27

Oil Plug

Заводской номер: 803174857 Количество на модель: 1
803174857
1
28

Номер детали на чертеже:

28

Adapter

Заводской номер: 803104915 Количество на модель: 1
803104915
1
29

Номер детали на чертеже:

29

Adapter

Заводской номер: 803106115 Количество на модель: 2
803106115
2
30

Номер детали на чертеже:

30

Oil Plug

Заводской номер: 803163476 Количество на модель: 1
803163476
1
