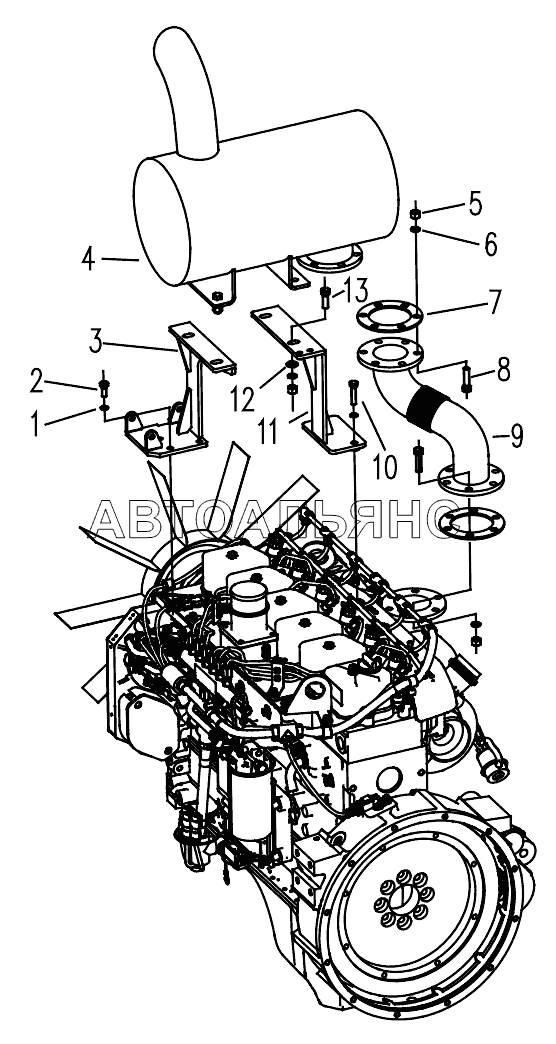

425102860 Exhaust System XZ360E. Каталог 2016г.

425403085 Cooling System XZ360E 425103316 Support Assembly XZ360E

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шайба 10

Заводской номер: 805300014 Количество на модель: 5
805300014
5
2

Номер детали на чертеже:

2

Bolt

Заводской номер: 805011330 Количество на модель: 3
805011330
3
3

Номер детали на чертеже:

3

Bracket I

Заводской номер: 425103325 Количество на модель: 1
425103325
1
4

Номер детали на чертеже:

4

Muffler

Заводской номер: 800155383 Количество на модель: 1
800155383
1
5

Номер детали на чертеже:

5

Гайка М12

Заводской номер: 805200049 Количество на модель: 16
805200049
16
6

Номер детали на чертеже:

6

Шайба 12

Заводской номер: 805300018 Количество на модель: 16
805300018
16
7

Номер детали на чертеже:

7

Gasket

Заводской номер: 425103059 Количество на модель: 2
425103059
2
8

Номер детали на чертеже:

8

Болт M12x45

Заводской номер: 805000014 Количество на модель: 12
805000014
12
9

Номер детали на чертеже:

9

Bellow

Заводской номер: 800155382 Количество на модель: 1
800155382
1
10

Номер детали на чертеже:

10

Болт M10x45

Заводской номер: 805000713 Количество на модель: 2
805000713
2
11

Номер детали на чертеже:

11

Bracket II

Заводской номер: 425103305 Количество на модель: 1
425103305
1
12

Номер детали на чертеже:

12

Шайба 12

Заводской номер: 805300020 Количество на модель: 4
805300020
4
13

Номер детали на чертеже:

13

Болт M12x35

Заводской номер: 805000048 Количество на модель: 4
805000048
4
