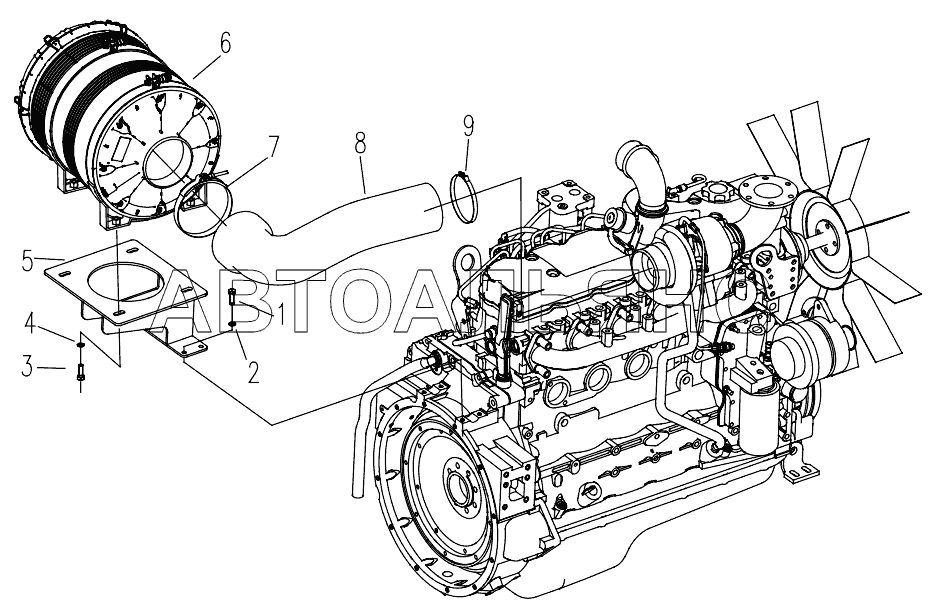

425402611 Intake System XZ360E. Каталог 2016г.

425402617 Engine System XZ360E 425402616 Cooling System XZ360E

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт М8х25

Заводской номер: 805000017 Количество на модель: 4
805000017
4
2

Номер детали на чертеже:

2

Шайба 8

Заводской номер: 805300010 Количество на модель: 2
805300010
2
3

Номер детали на чертеже:

3

Болт М10х30

Заводской номер: 805000043 Количество на модель: 4
805000043
4
4

Номер детали на чертеже:

4

Шайба 10

Заводской номер: 805300014 Количество на модель: 4
805300014
4
5

Номер детали на чертеже:

5

Bracket

Заводской номер: 425102340 Количество на модель: 1
425102340
1
6

Номер детали на чертеже:

6

Air Filter

Заводской номер: 803374095 Количество на модель: 1
803374095
1
7

Номер детали на чертеже:

7

T- Clamp

Заводской номер: 801968656 Количество на модель: 1
801968656
1
8

Номер детали на чертеже:

8

Intake Tube

Заводской номер: 425402610 Количество на модель: 1
425402610
1
9

Номер детали на чертеже:

9

T- Clamp

Заводской номер: 801969558 Количество на модель: 1
801969558
1
