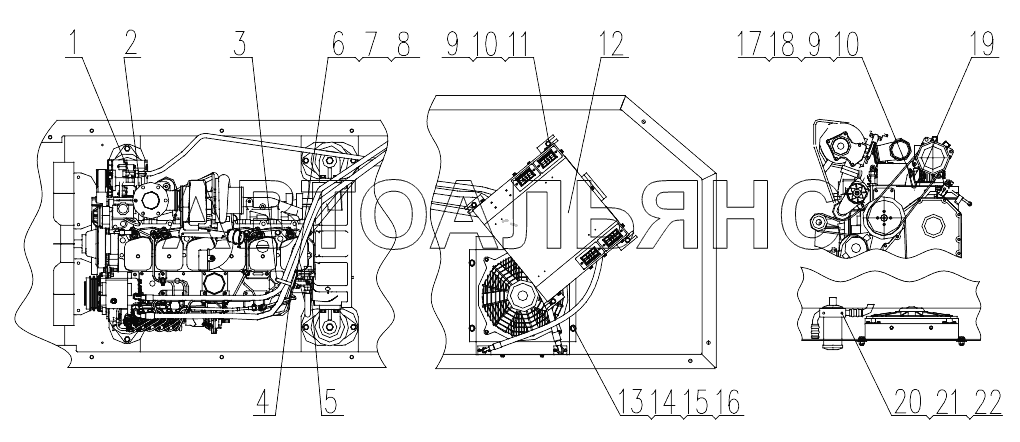

425402489 Air-condition Optional XZ360E. Каталог 2016г.

425402671 Operators Station XZ360E 425402546 Air-condition Optional XZ360E

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Tee Fitting

Заводской номер: 803190698 Количество на модель: 1
803190698
1
2

Номер детали на чертеже:

2

Joint Body

Заводской номер: 425100369 Количество на модель: 1
425100369
1
3

Номер детали на чертеже:

3

U-bolt

Заводской номер: 805047594 Количество на модель: 1
805047594
1
4

Номер детали на чертеже:

4

Plate

Заводской номер: 425102509 Количество на модель: 1
425102509
1
5

Номер детали на чертеже:

5

Fitting

Заводской номер: 425102247 Количество на модель: 1
425102247
1
6

Номер детали на чертеже:

6

Шайба 12

Заводской номер: 805300020 Количество на модель: 2
805300020
2
7

Номер детали на чертеже:

7

Шайба 12

Заводской номер: 805300018 Количество на модель: 2
805300018
2
8

Номер детали на чертеже:

8

Гайка М12

Заводской номер: 805200049 Количество на модель: 2
805200049
2
9

Номер детали на чертеже:

9

Шайба 10

Заводской номер: 805300017 Количество на модель: 8
805300017
8
10

Номер детали на чертеже:

10

Шайба 10

Заводской номер: 805300014 Количество на модель: 8
805300014
8
11

Номер детали на чертеже:

11

Болт М10х25

Заводской номер: 805000727 Количество на модель: 4
805000727
4
12

Номер детали на чертеже:

12

Air-condition

Заводской номер: 803587373 Количество на модель: 1
803587373
1
13

Номер детали на чертеже:

13

Болт М8х25

Заводской номер: 805000017 Количество на модель: 4
805000017
4
14

Номер детали на чертеже:

14

Шайба 8

Заводской номер: 805300117 Количество на модель: 8
805300117
8
15

Номер детали на чертеже:

15

Шайба 8

Заводской номер: 805300010 Количество на модель: 4
805300010
4
16

Номер детали на чертеже:

16

Гайка М8

Заводской номер: 805200045 Количество на модель: 4
805200045
4
17

Номер детали на чертеже:

17

Болт M10x45

Заводской номер: 805000713 Количество на модель: 4
805000713
4
18

Номер детали на чертеже:

18

Гайка М10

Заводской номер: 805200048 Количество на модель: 4
805200048
4
19

Номер детали на чертеже:

19

Adjust Steel Plate

Заводской номер: 425103211 Количество на модель: 1
425103211
1
20

Номер детали на чертеже:

20

Шайба М6

Заводской номер: 805300029 Количество на модель: 2
805300029
2
21

Номер детали на чертеже:

21

Шайба М6

Заводской номер: 805300030 Количество на модель: 2
805300030
2
22

Номер детали на чертеже:

22

Болт М6х20

Заводской номер: 805000525 Количество на модель: 2
805000525
2
