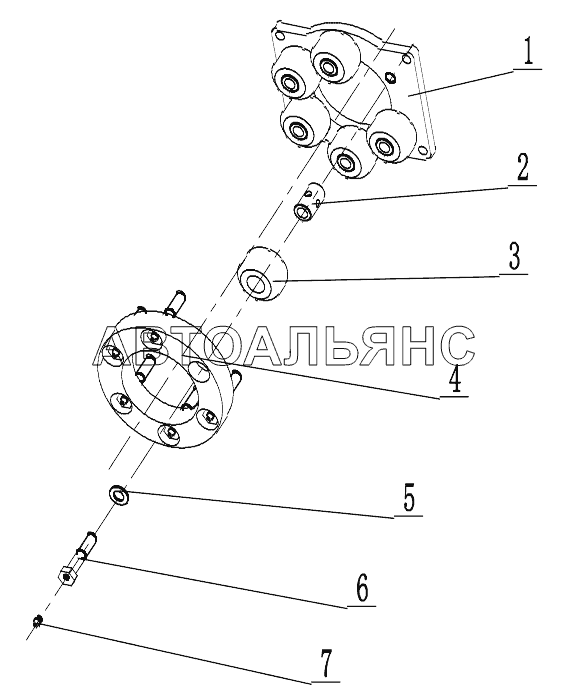

425402500 Guide Frame XZ360E. Каталог 2016г.

425402512 Lower Clamp XZ360E 425400194 Clamp Block XZ360E

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Junction Plate

Заводской номер: 425402495 Количество на модель: 1
425402495
1
2

Номер детали на чертеже:

2

Brack

Заводской номер: 425402502 Количество на модель: 6
425402502
6
3

Номер детали на чертеже:

3

Idler Wheel

Заводской номер: 425402491 Количество на модель: 6
425402491
6
4

Номер детали на чертеже:

4

Baffle

Заводской номер: 425402503 Количество на модель: 1
425402503
1
5

Номер детали на чертеже:

5

Шайба 16

Заводской номер: 805300013 Количество на модель: 6
805300013
6
6

Номер детали на чертеже:

6

Bolt

Заводской номер: 425402501 Количество на модель: 6
425402501
6
7

Номер детали на чертеже:

7

Oil Cup

Заводской номер: 801100337 Количество на модель: 6
801100337
6
