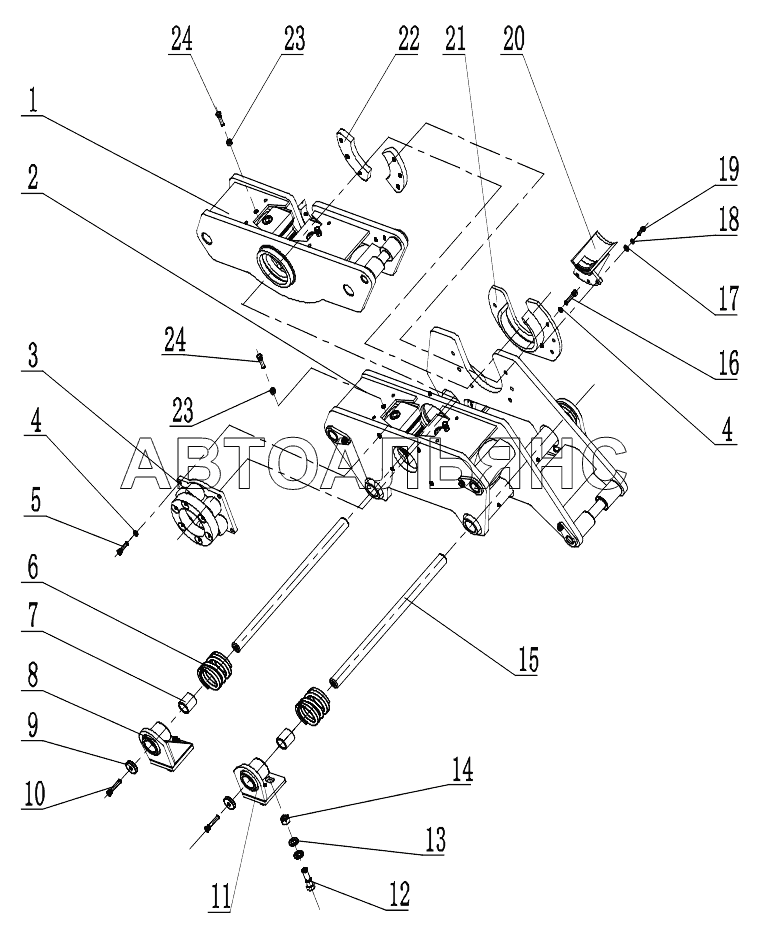

425402513 Clamp XZ360E. Каталог 2016г.

425101780 Anchoring System Optional XZ360E 425402504 Upper Clamp XZ360E

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Upper Clamp

Заводской номер: 425402504 Количество на модель: 1
425402504
1
2

Номер детали на чертеже:

2

Lower Clamp

Заводской номер: 425402512 Количество на модель: 1
425402512
1
3

Номер детали на чертеже:

3

Guide Frame

Заводской номер: 425402500 Количество на модель: 1
425402500
1
4

Номер детали на чертеже:

4

Шайба 12

Заводской номер: 805300018 Количество на модель: 10
805300018
10
5

Номер детали на чертеже:

5

Болт M12x40

Заводской номер: 805000045 Количество на модель: 4
805000045
4
6

Номер детали на чертеже:

6

Spring

Заводской номер: 801737125 Количество на модель: 4
801737125
4
7

Номер детали на чертеже:

7

Bushing

Заводской номер: 800516149 Количество на модель: 4
800516149
4
8

Номер детали на чертеже:

8

Bracket I

Заводской номер: 425402493 Количество на модель: 2
425402493
2
9

Номер детали на чертеже:

9

Shim

Заводской номер: 425402506 Количество на модель: 4
425402506
4
10

Номер детали на чертеже:

10

Болт М12х60

Заводской номер: 805000099 Количество на модель: 4
805000099
4
11

Номер детали на чертеже:

11

Bracket II

Заводской номер: 425402494 Количество на модель: 2
425402494
2
12

Номер детали на чертеже:

12

Bolt

Заводской номер: 805006425 Количество на модель: 8
805006425
8
13

Номер детали на чертеже:

13

Шайба 20

Заводской номер: 805300112 Количество на модель: 16
805300112
16
14

Номер детали на чертеже:

14

Nut

Заводской номер: 805238385 Количество на модель: 8
805238385
8
15

Номер детали на чертеже:

15

Shaft

Заводской номер: 425400203 Количество на модель: 2
425400203
2
16

Номер детали на чертеже:

16

Bolt

Заводской номер: 805000023 Количество на модель: 6
805000023
6
17

Номер детали на чертеже:

17

Шайба 10

Заводской номер: 805300017 Количество на модель: 3
805300017
3
18

Номер детали на чертеже:

18

Шайба 10

Заводской номер: 805300014 Количество на модель: 3
805300014
3
19

Номер детали на чертеже:

19

Болт М10х25

Заводской номер: 805000727 Количество на модель: 3
805000727
3
20

Номер детали на чертеже:

20

Bracket

Заводской номер: 425403229 Количество на модель: 1
425403229
1
21

Номер детали на чертеже:

21

Bracket

Заводской номер: 425400201 Количество на модель: 1
425400201
1
22

Номер детали на чертеже:

22

Plate

Заводской номер: 425400202 Количество на модель: 2
425400202
2
23

Номер детали на чертеже:

23

Гайка М12

Заводской номер: 805200049 Количество на модель: 4
805200049
4
24

Номер детали на чертеже:

24

Болт M12x45

Заводской номер: 805000014 Количество на модель: 4
805000014
4
