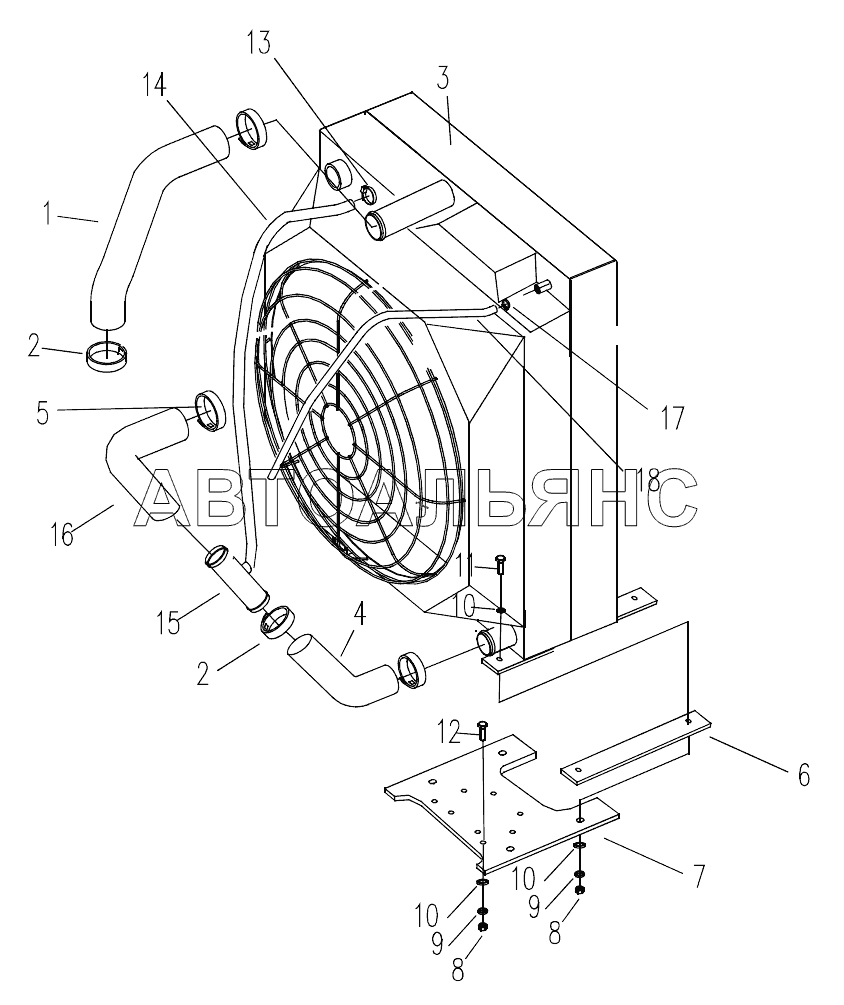

0042407001 Radiator Assembly XZ320. Каталог 2012г.

0042407103 Radiator Assembly XZ320 0042407134 Radiator Assembly XZ320

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Pipe

Заводской номер: 0042407002 Количество на модель: 1
0042407002
1
2

Номер детали на чертеже:

2

T Clamp

Заводской номер: 111010119 Количество на модель: 5
111010119
5
3

Номер детали на чертеже:

3

Radiator

Заводской номер: 100010586 Количество на модель: 1
100010586
1
4

Номер детали на чертеже:

4

Pipe

Заводской номер: 0042407003 Количество на модель: 1
0042407003
1
5

Номер детали на чертеже:

5

T Clamp

Заводской номер: 111010238 Количество на модель: 1
111010238
1
6

Номер детали на чертеже:

6

Rubber Board

Заводской номер: 0042407004 Количество на модель: 2
0042407004
2
7

Номер детали на чертеже:

7

Connecting Plate

Заводской номер: 0042407005 Количество на модель: 4
0042407005
4
8

Номер детали на чертеже:

8

Nut

Заводской номер: 104030086 Количество на модель: 8
104030086
8
9

Номер детали на чертеже:

9

Washer

Заводской номер: 104050013 Количество на модель: 8
104050013
8
10

Номер детали на чертеже:

10

Washer

Заводской номер: 104040082 Количество на модель: 4
104040082
4
11

Номер детали на чертеже:

11

Blot

Заводской номер: 104000405 Количество на модель: 8
104000405
8
12

Номер детали на чертеже:

12

Blot

Заводской номер: 104000429 Количество на модель: 4
104000429
4
13

Номер детали на чертеже:

13

Worm Clamp

Заводской номер: 111010115 Количество на модель: 2
111010115
2
14

Номер детали на чертеже:

14

Hose

Заводской номер: 0042207010 Количество на модель: 1
0042207010
1
15

Номер детали на чертеже:

15

Pipe

Заводской номер: 0042407006 Количество на модель: 1
0042407006
1
16

Номер детали на чертеже:

16

Pipe

Заводской номер: 0042407009 Количество на модель: 1
0042407009
1
17

Номер детали на чертеже:

17

Hose Clamp

Заводской номер: 111010113 Количество на модель: 2
111010113
2
18

Номер детали на чертеже:

18

Hose

Заводской номер: 0042207009 Количество на модель: 1
0042207009
1
