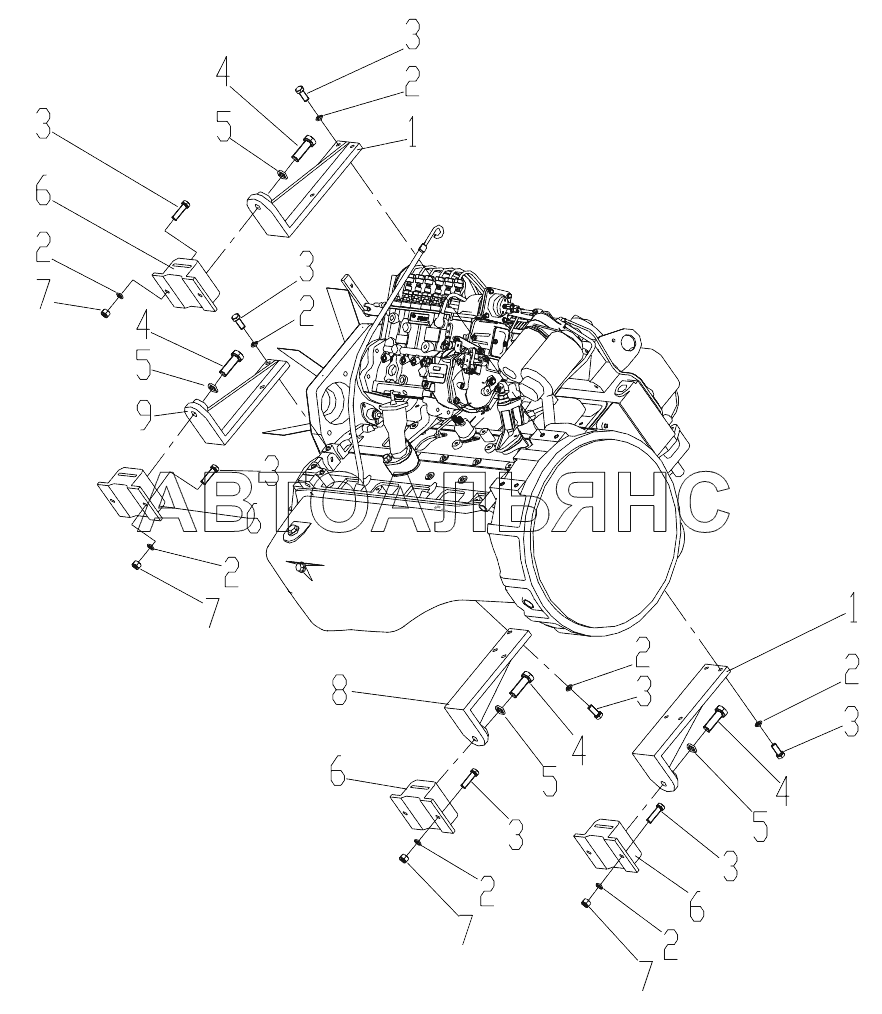

425101036 Support Assembly XZ200. Каталог 2014г.

425101036 Exhaust System XZ200 425102262 Hydraulic System XZ200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Back Bracket

Заводской номер: 425101121 Количество на модель: 2
425101121
2
2

Номер детали на чертеже:

2

Шайба 12

Заводской номер: 805300018 Количество на модель: 22
805300018
22
3

Номер детали на чертеже:

3

Bolt

Заводской номер: 805046548 Количество на модель: 22
805046548
22
4

Номер детали на чертеже:

4

Bolt

Заводской номер: 805140536 Количество на модель: 4
805140536
4
5

Номер детали на чертеже:

5

Spring Washer

Заводской номер: 805338672 Количество на модель: 4
805338672
4
6

Номер детали на чертеже:

6

Flexible Bracket

Заводской номер: 425101507 Количество на модель: 4
425101507
4
7

Номер детали на чертеже:

7

Nut

Заводской номер: 805203629 Количество на модель: 8
805203629
8
8

Номер детали на чертеже:

8

Front Bracket

Заводской номер: 425101122 Количество на модель: 1
425101122
1
9

Номер детали на чертеже:

9

Front Bracket

Заводской номер: 425101123 Количество на модель: 1
425101123
1
