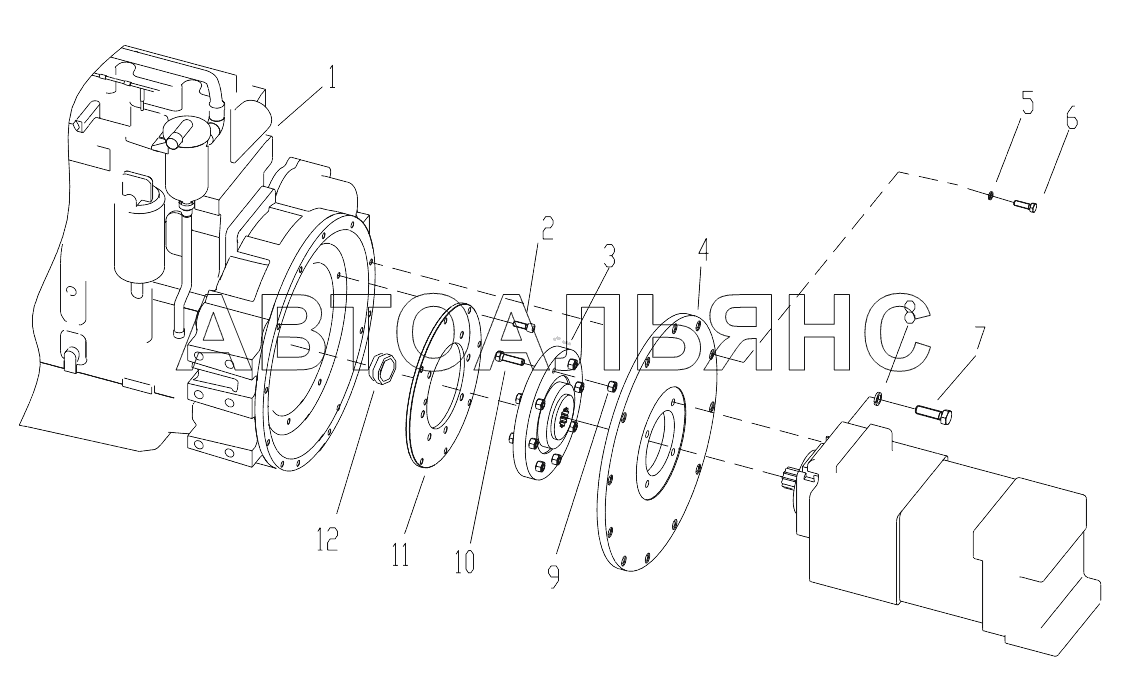

425101499 Engine System XZ200. Каталог 2014г.

Rod Loader Hydraulic Assembly XZ200 425102163 Intake System XZ200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Engine

Заводской номер: 800151673 Количество на модель: 1
800151673
1
2

Номер детали на чертеже:

2

Bolt

Заводской номер: 805047258 Количество на модель: 8
805047258
8
3

Номер детали на чертеже:

3

Drive Coupling

Заводской номер: 800352021 Количество на модель: 1
800352021
1
4

Номер детали на чертеже:

4

Flange

Заводской номер: 425400511 Количество на модель: 1
425400511
1
5

Номер детали на чертеже:

5

Шайба 10

Заводской номер: 805300014 Количество на модель: 12
805300014
12
6

Номер детали на чертеже:

6

Болт М10х35

Заводской номер: 805000062 Количество на модель: 13
805000062
13
7

Номер детали на чертеже:

7

Bolt

Заводской номер: 805006415 Количество на модель: 4
805006415
4
8

Номер детали на чертеже:

8

Washer

Заводской номер: 805300033 Количество на модель: 4
805300033
4
9

Номер детали на чертеже:

9

Spring Washer

Заводской номер: 805338261 Количество на модель: 8
805338261
8
10

Номер детали на чертеже:

10

Bolt

Заводской номер: 805046552 Количество на модель: 8
805046552
8
11

Номер детали на чертеже:

11

Connect Mount

Заводской номер: 425401012 Количество на модель: 1
425401012
1
12

Номер детали на чертеже:

12

Limit Block

Заводской номер: 425400512 Количество на модель: 1
425400512
1
