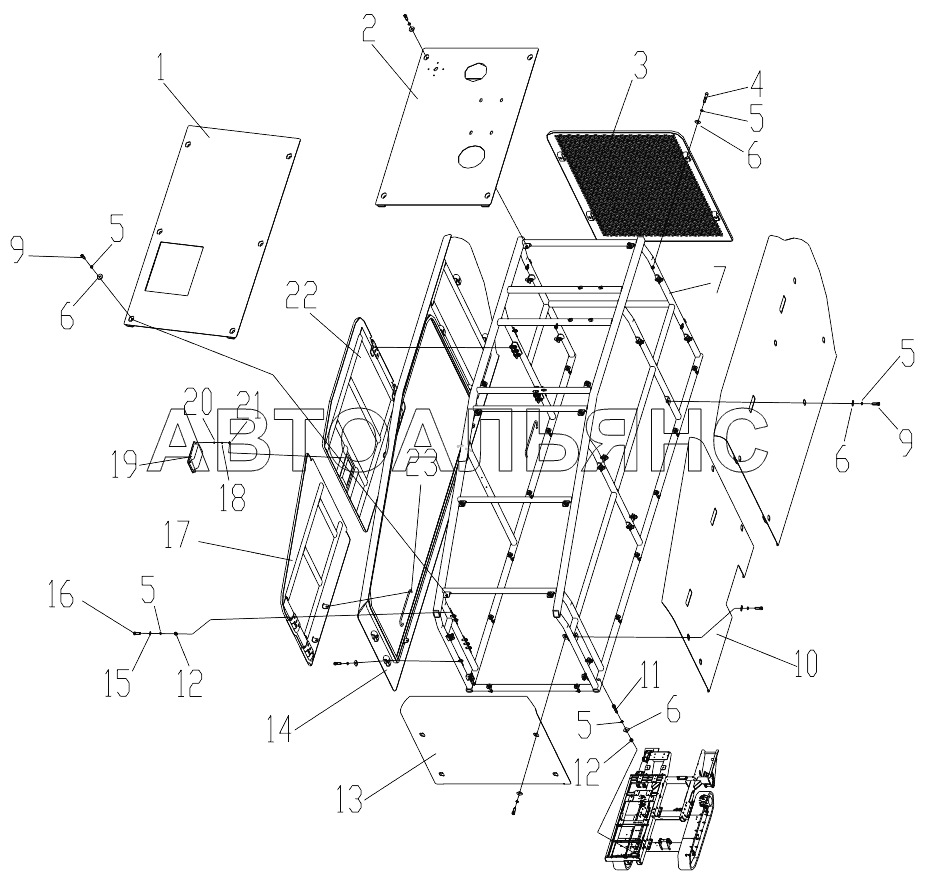

425101790 Engine Hood & Covers XZ200. Каталог 2014г.

425500902 & 425500913 Outrigger XZ200 425101945 Rod Loader Option XZ200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Tilted Cover Board

Заводской номер: 425101855 Количество на модель: 1
425101855
1
2

Номер детали на чертеже:

2

Top Cover Board

Заводской номер: 425101859 Количество на модель: 1
425101859
1
3

Номер детали на чертеже:

3

Front Envelop board

Заводской номер: 425101815 Количество на модель: 1
425101815
1
4

Номер детали на чертеже:

4

Bolt

Заводской номер: 805100200 Количество на модель: 4
805100200
4
5

Номер детали на чертеже:

5

Шайба 12

Заводской номер: 805300018 Количество на модель: 60
805300018
60
6

Номер детали на чертеже:

6

Washer

Заводской номер: 805300113 Количество на модель: 62
805300113
62
7

Номер детали на чертеже:

7

Frame

Заводской номер: 425101828 Количество на модель: 1
425101828
1
8

Номер детали на чертеже:

8

Side Plate

Заводской номер: 425101823 Количество на модель: 1
425101823
1
9

Номер детали на чертеже:

9

Bolt

Заводской номер: 805100145 Количество на модель: 30
805100145
30
10

Номер детали на чертеже:

10

Side Plate

Заводской номер: 425101819 Количество на модель: 1
425101819
1
11

Номер детали на чертеже:

11

Болт М12х60

Заводской номер: 805000099 Количество на модель: 14
805000099
14
12

Номер детали на чертеже:

12

Nut

Заводской номер: 805203629 Количество на модель: 26
805203629
26
13

Номер детали на чертеже:

13

Back Envelop board

Заводской номер: 425101851 Количество на модель: 1
425101851
1
14

Номер детали на чертеже:

14

Side Plate

Заводской номер: 425101791 Количество на модель: 1
425101791
1
15

Номер детали на чертеже:

15

Шайба 12

Заводской номер: 805300020 Количество на модель: 24
805300020
24
16

Номер детали на чертеже:

16

Болт M12x35

Заводской номер: 805000048 Количество на модель: 12
805000048
12
17

Номер детали на чертеже:

17

Gate

Заводской номер: 425101810 Количество на модель: 1
425101810
1
18

Номер детали на чертеже:

18

Шайба М6

Заводской номер: 805300030 Количество на модель: 4
805300030
4
19

Номер детали на чертеже:

19

Lock

Заводской номер: 803077777 Количество на модель: 1
803077777
1
20

Номер детали на чертеже:

20

Шайба М6

Заводской номер: 805300029 Количество на модель: 4
805300029
4
21

Номер детали на чертеже:

21

Гайка М6

Заводской номер: 805200053 Количество на модель: 4
805200053
4
22

Номер детали на чертеже:

22

Gate

Заводской номер: 425101799 Количество на модель: 1
425101799
1
23

Номер детали на чертеже:

23

Gate Support

Заводской номер: 425101850 Количество на модель: 2
425101850
2
