  6. 425101054 XZ200 Horizontal Directional Drill

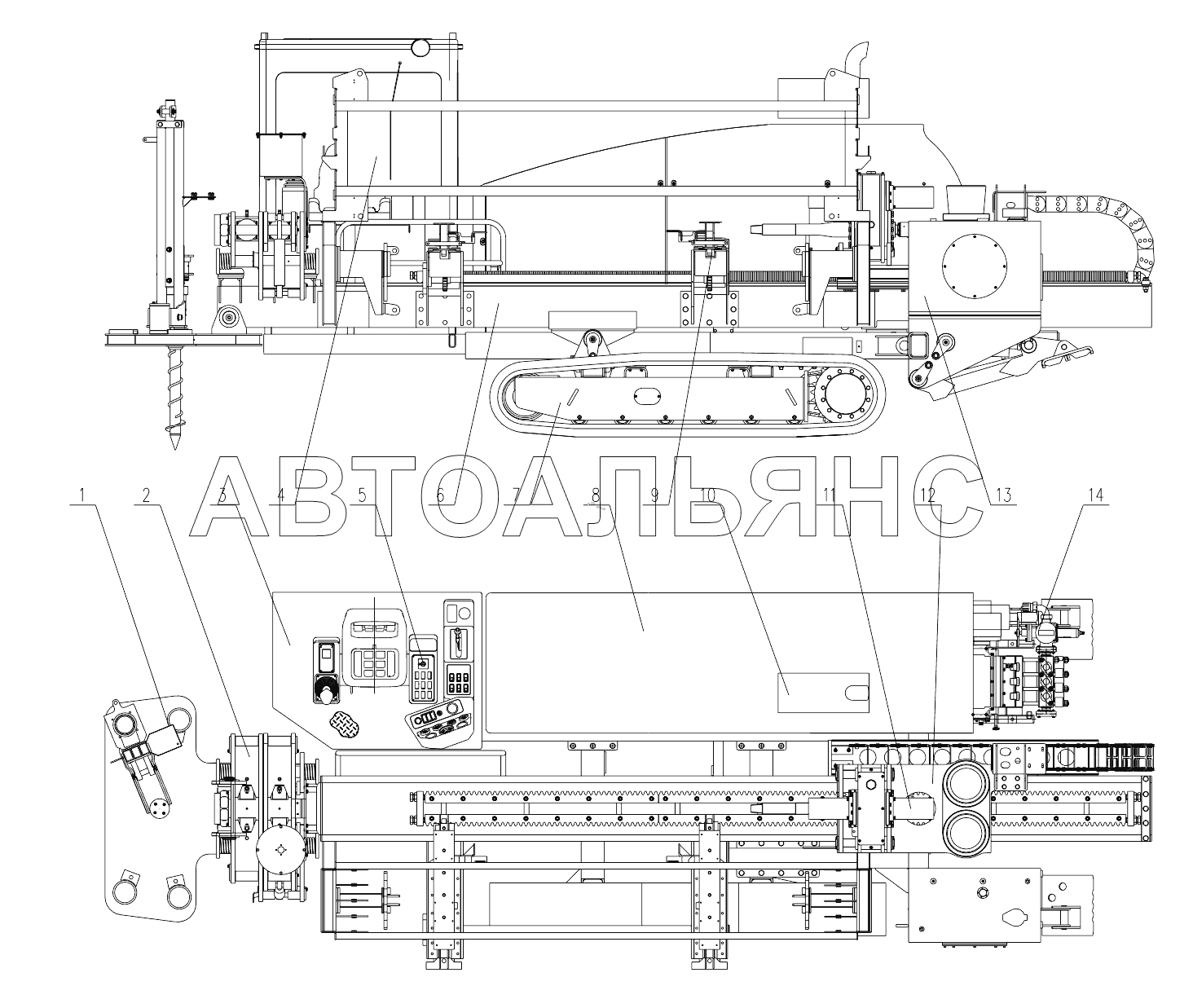

425101054 XZ200 Horizontal Directional Drill XZ200. Каталог 2014г.

425101434 Anchor Standard XZ200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Anchor

Заводской номер: 425101434 Количество на модель: 1
425101434
1
1

Номер детали на чертеже:

1

Anchoring System

Заводской номер: 425101442 Количество на модель: 1
425101442
1
1

Номер детали на чертеже:

1

Anchoring System

Заводской номер: 425101780 Количество на модель: 1
425101780
1
2

Номер детали на чертеже:

2

Vise

Заводской номер: 425100627 Количество на модель: 1
425100627
1
3

Номер детали на чертеже:

3

Manipulative Desk

Заводской номер: 425101862 Количество на модель: 1
425101862
1
4

Номер детали на чертеже:

4

Cab Assembly

Заводской номер: 425102235 Количество на модель: 1
425102235
1
5

Номер детали на чертеже:

5

Electirc System

Заводской номер: 425101132 Количество на модель: 1
425101132
1
6

Номер детали на чертеже:

6

Drill Frame

Заводской номер: 425102099 Количество на модель: 1
425102099
1
7

Номер детали на чертеже:

7

Chassis

Заводской номер: 425101516 Количество на модель: 1
425101516
1
8

Номер детали на чертеже:

8

Engine Cover

Заводской номер: 425101790 Количество на модель: 1
425101790
1
9

Номер детали на чертеже:

9

Rod Loader

Заводской номер: 425101945 Количество на модель: 1
425101945
1
9

Номер детали на чертеже:

9

Rod Loader

Заводской номер: 425101373 Количество на модель: 1
425101373
1
10

Номер детали на чертеже:

10

Engine System

Заводской номер: 425101499 Количество на модель: 1
425101499
1
11

Номер детали на чертеже:

11

Hydraulic System

Заводской номер: 425102262 Количество на модель: 1
425102262
1
12

Номер детали на чертеже:

12

Spindle Drive

Заводской номер: 425101915 Количество на модель: 1
425101915
1
13

Номер детали на чертеже:

13

Fuel Tank

Заводской номер: 425101690 Количество на модель: 1
425101690
1
14

Номер детали на чертеже:

14

Mud Systerm

Заводской номер: 425101456 Количество на модель: 1
425101456
1
14

Номер детали на чертеже:

14

Mud Systerm

Заводской номер: 425101744 Количество на модель: 1
425101744
1
425101434 Anchor Standard XZ200
