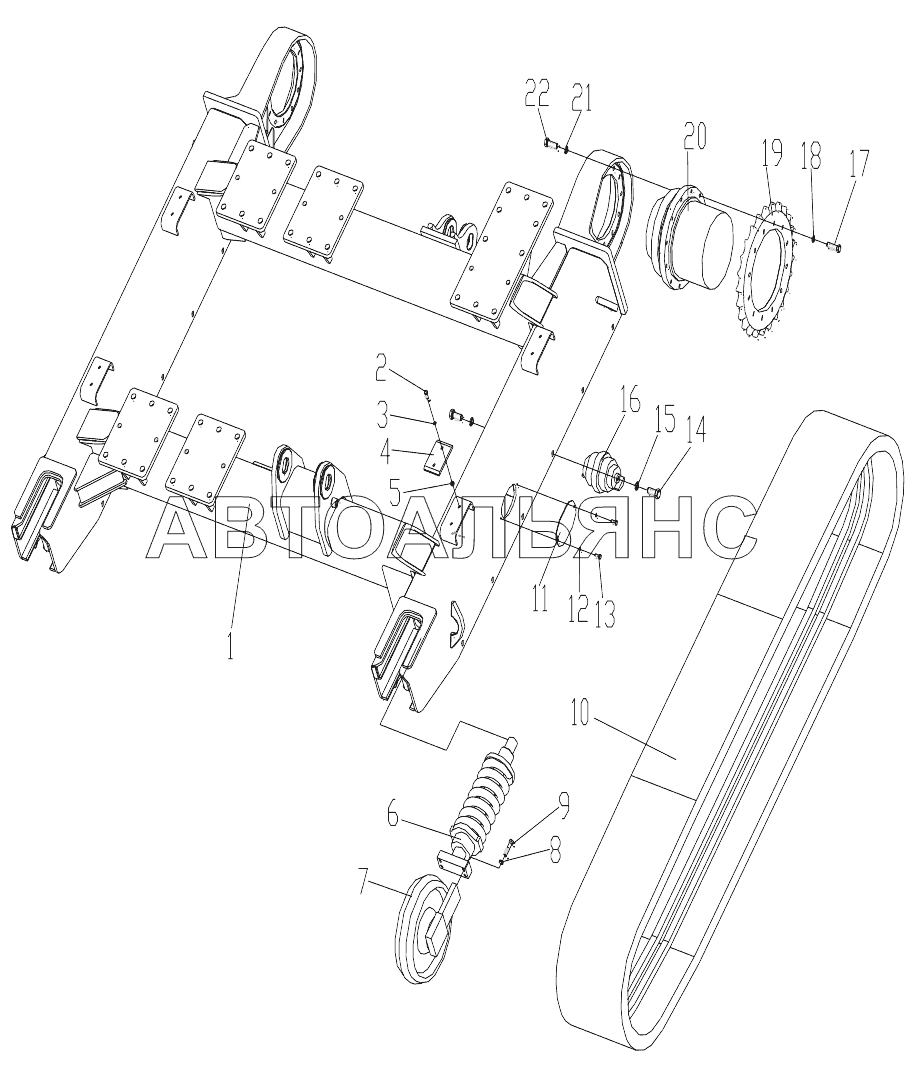

425101517 Main Frame XZ200. Каталог 2014г.

425101516 Chassis XZ200 425500902 & 425500913 Outrigger XZ200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Track Frame

Заводской номер: 425101077 Количество на модель: 1
425101077
1
2

Номер детали на чертеже:

2

Болт М8х25

Заводской номер: 805000017 Количество на модель: 8
805000017
8
3

Номер детали на чертеже:

3

Шайба 8

Заводской номер: 805300010 Количество на модель: 8
805300010
8
4

Номер детали на чертеже:

4

Block

Заводской номер: 425500178 Количество на модель: 4
425500178
4
5

Номер детали на чертеже:

5

Гайка М8

Заводской номер: 805200045 Количество на модель: 8
805200045
8
6

Номер детали на чертеже:

6

Tension device

Заводской номер: 800352527 Количество на модель: 2
800352527
2
7

Номер детали на чертеже:

7

Idler roller

Заводской номер: 800352524 Количество на модель: 2
800352524
2
8

Номер детали на чертеже:

8

Шайба 12

Заводской номер: 805300018 Количество на модель: 8
805300018
8
9

Номер детали на чертеже:

9

Болт M12x55

Заводской номер: 805000090 Количество на модель: 8
805000090
8
10

Номер детали на чертеже:

10

Rubber Track

Заводской номер: 800352178 Количество на модель: 2
800352178
2
11

Номер детали на чертеже:

11

Cover

Заводской номер: 425101078 Количество на модель: 2
425101078
2
13

Номер детали на чертеже:

13

Болт М8х20

Заводской номер: 805000018 Количество на модель: 4
805000018
4
14

Номер детали на чертеже:

14

Bolt

Заводской номер: 805046468 Количество на модель: 24
805046468
24
15

Номер детали на чертеже:

15

Spring Washer

Заводской номер: 805338364 Количество на модель: 24
805338364
24
16

Номер детали на чертеже:

16

Track roller

Заводской номер: 800352523 Количество на модель: 12
800352523
12
17

Номер детали на чертеже:

17

Bolt

Заводской номер: 805046568 Количество на модель: 24
805046568
24
18

Номер детали на чертеже:

18

Spring Washer

Заводской номер: 805338262 Количество на модель: 24
805338262
24
19

Номер детали на чертеже:

19

Sprocket

Заводской номер: 800352525 Количество на модель: 2
800352525
2
20

Номер детали на чертеже:

20

Planetary Gearbox

Заводской номер: 800354363 Количество на модель: 2
800354363
2
21

Номер детали на чертеже:

21

Spring Washer

Заводской номер: 805338263 Количество на модель: 24
805338263
24
22

Номер детали на чертеже:

22

Bolt

Заводской номер: 805006280 Количество на модель: 24
805006280
24
