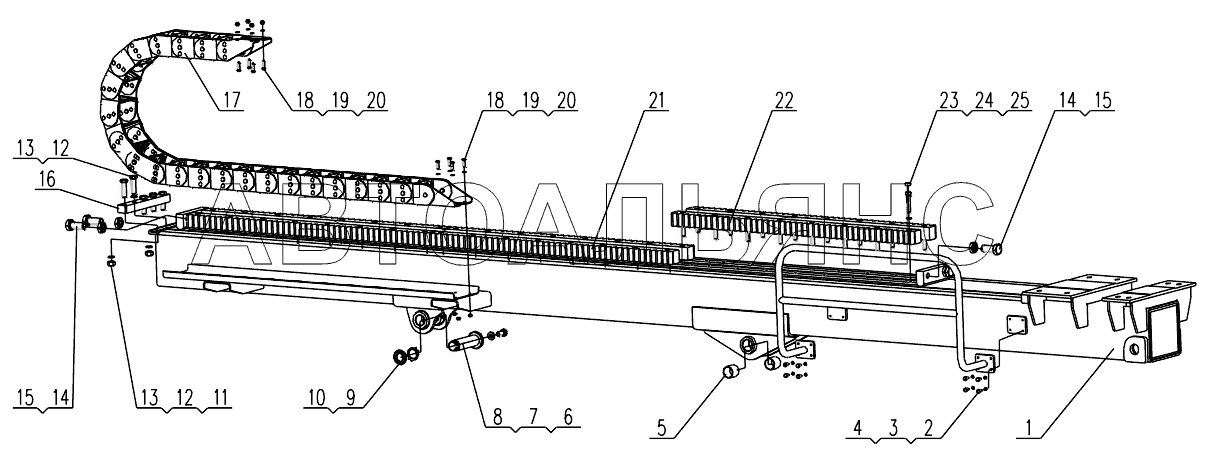

425102099 Drill Frame XZ200. Каталог 2014г.

425102290 Relay Panel XZ200 425101516 Chassis XZ200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Drill Frame

Заводской номер: 425101711 Количество на модель: 1
425101711
1
2

Номер детали на чертеже:

2

Болт М10х20

Заводской номер: 805000714 Количество на модель: 8
805000714
8
3

Номер детали на чертеже:

3

Шайба 10

Заводской номер: 805300014 Количество на модель: 8
805300014
8
4

Номер детали на чертеже:

4

Guard bar

Заводской номер: 425101089 Количество на модель: 1
425101089
1
5

Номер детали на чертеже:

5

Oil-lessbearing

Заводской номер: 800553505 Количество на модель: 2
800553505
2
6

Номер детали на чертеже:

6

Shaft

Заводской номер: 425101091 Количество на модель: 1
425101091
1
7

Номер детали на чертеже:

7

Шайба 20

Заводской номер: 805300112 Количество на модель: 1
805300112
1
8

Номер детали на чертеже:

8

Bolt

Заводской номер: 805005576 Количество на модель: 1
805005576
1
9

Номер детали на чертеже:

9

Bolt

Заводской номер: 805238669 Количество на модель: 1
805238669
1
10

Номер детали на чертеже:

10

Washer

Заводской номер: 805300095 Количество на модель: 1
805300095
1
11

Номер детали на чертеже:

11

Гайка М20

Заводской номер: 805200052 Количество на модель: 2
805200052
2
12

Номер детали на чертеже:

12

Шайба 20

Заводской номер: 805300023 Количество на модель: 5
805300023
5
13

Номер детали на чертеже:

13

Screw

Заводской номер: 805000113 Количество на модель: 5
805000113
5
14

Номер детали на чертеже:

14

Bolt

Заводской номер: 805047664 Количество на модель: 4
805047664
4
15

Номер детали на чертеже:

15

Nut

Заводской номер: 805200087 Количество на модель: 4
805200087
4
16

Номер детали на чертеже:

16

Limit Block

Заводской номер: 425101092 Количество на модель: 1
425101092
1
17

Номер детали на чертеже:

17

HoseTrack

Заводской номер: 800352131 Количество на модель: 1
800352131
1
18

Номер детали на чертеже:

18

Болт М10х35

Заводской номер: 805000062 Количество на модель: 8
805000062
8
19

Номер детали на чертеже:

19

Шайба 10

Заводской номер: 805300017 Количество на модель: 12
805300017
12
20

Номер детали на чертеже:

20

Check nut

Заводской номер: 805203788 Количество на модель: 8
805203788
8
21

Номер детали на чертеже:

21

Rack

Заводской номер: 425101719 Количество на модель: 2
425101719
2
22

Номер детали на чертеже:

22

Rack

Заводской номер: 425101721 Количество на модель: 1
425101721
1
23

Номер детали на чертеже:

23

Rubber Cap

Заводской номер: 425401614 Количество на модель: 48
425401614
48
24

Номер детали на чертеже:

24

Screw

Заводской номер: 805140574 Количество на модель: 48
805140574
48
25

Номер детали на чертеже:

25

Шайба 16

Заводской номер: 805300011 Количество на модель: 48
805300011
48
